本發明涉及蓄電池生產，尤其涉及一種蓄電池的加酸壺高效高精度裝配工藝。

背景技術：

1、蓄電池生產過程中其中一個工序是進行加酸，具體步驟為：將加酸壺底部的加酸嘴套在蓄電池的加酸孔上，然后加酸機注酸孔下壓，通過注酸孔和加酸壺連接，再進行負壓抽真空并注酸。

2、中國專利cn202210561815.1公開了供一種鉛酸蓄電池全負壓真空充電工藝及設備，工藝過程對充電過程一直保持負壓0.03-0.1mpa，采用五次充放電階段，前四次充放電階段后進行放電，共17步充電，共約36h，較以往充電時間降低，提升生效效率，降低電耗能耗；有效提升蓄電池活性物質充電接受效率，從而提升蓄電池常溫、低溫條件下的放電時間和放電容量，提升蓄電池能量密度；有效降低蓄電池充電過程的溫度；工藝設備采用負壓盤與蓄電池注酸口上的酸壺進行連接。

3、然而現有技術中依賴人工將酸壺與蓄電池進行插接安裝，費力且不好裝；且將加酸壺與鉛蓄電池進行插接時，加酸壺與蓄電池之間扣合位置出現偏差的話，將導致插接困難、無法有效插接到位，在進入下一加工階段的運輸過程中加酸壺可能會發生晃動導致漏液。

技術實現思路

1、本發明的目的是針對現有技術的不足之處，提供一種蓄電池的加酸壺高效高精度裝配工藝，通過對酸壺流轉過程進行優化設計，整個流轉過程行程短，酸壺和蓄電池一上一下各自上料、省去酸壺提升步驟，酸壺翻轉和移載分體設置，整體節拍響應速度快，電池側推給料，行程短，整體配合高效，此外，通過夾持機構與插接機構隨動設置，兩者節拍配合度佳，酸壺先進行定位后進行插接且過程中始終保持夾持狀態，插接機構設置雙氣缸結構，各自負責一個固定的行程，并在夾持機構內側頂部設置限位槽結構對蓄電池進行限位支撐，從而實現高精度配合，故本發明的蓄電池的加酸壺高效高精度裝配工藝，具有整體流轉高效、節拍配合快、高精度高穩定性等優點。

2、為實現上述目的，本發明提供如下技術方案：

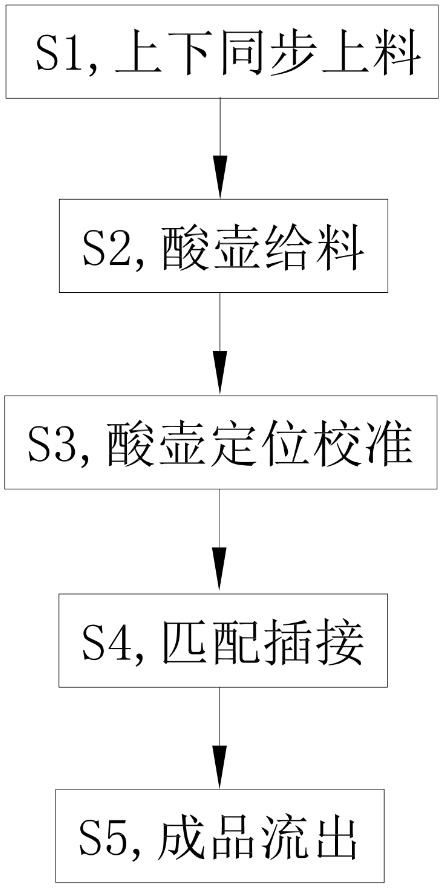

3、一種蓄電池的加酸壺高效高精度裝配工藝，包括：

4、s1，上下同步上料：酸壺在上方由第一輸送模塊連續輸送上料并翻轉至倒置狀態，與此同時，蓄電池在下方由第二輸送模塊連續輸送上料至與所述酸壺的插接配合工位處；

5、s2，酸壺給料：呈倒置狀態的酸壺由給料模塊的夾持機構進行夾持、再由給料機構側推給料至插接機構和定位機構之間；

6、s3，酸壺定位校準：所述插接機構將酸壺進行一階段下壓，配合所述定位機構對壺嘴結構進行校準，在此過程中，所述夾持機構隨動保持對蓄電池進行夾持；

7、s4，匹配插接：所述插接機構將酸壺進行二階段下壓，使其壺嘴結構與下方蓄電池的加酸口進行對準插接，在此過程中，所述夾持機構隨動保持對蓄電池進行夾持；

8、s5，成品流出、機構復位。

9、作為優選，在步驟s3中，酸壺下壓過程中，其壺嘴結構上的導流部導向插入定位機構的定位孔中以進行校準正位。

10、作為優選，在步驟s4中的二階段下壓前，所述定位機構移開以對酸壺和蓄電池的插接配合動作進行讓位。

11、作為優選，在步驟s2中，所述插接機構、定位機構以及第二輸送模塊自上而下依次分布設置，所述第一輸送模塊和給料模塊上下分布設置并位于所述插接機構的一側，所述第二輸送模塊將蓄電池輸送至定位機構下方等待插接作業，所述給料機構將酸壺橫向給料至蓄電池正上方。

12、作為優選，在步驟s2中，所述酸壺側推至給料至插接機構和定位機構之間的過程中，酸壺與插接機構底部之間具有高度差。

13、作為優選，所述夾持機構與所述插接機構隨動設置，所述插接機構的升降動作帶動所述夾持機構同步進行升降，在步驟s3-s4中，夾持機構始終保持對酸壺進行夾持；所述插接機構設置為雙氣缸結構，各自執行一階段和二階段下壓作業。

14、作為優選，所述夾持機構豎向滑動安裝于所述給料機構上，所述插接機構與夾持機構之間通過橫向滑臺進行動力連接，所述夾持機構能夠隨插接機構進行同步升降移動并能夠單獨由給料機構驅動進行橫向移動。

15、作為優選，在步驟s1中，所述第一輸送模塊和第二輸送模塊上下分布設置，所述蓄電池和酸壺上下同步上料至兩者的插接配合工位。

16、作為優選，在步驟s1中，所述第一輸送模塊包括第一輸送線、第一輸送機構以及上料機構，所述第一輸送線上連續傳輸正置的酸壺，所述第一輸送機構將酸壺逐一側推分料，下一接受側推分料的酸壺將前一分料的酸壺進一步推送至所述上料機構上，所述上料機構將酸壺翻轉至倒置狀態。

17、作為優選，所述第二輸送模塊包括第二輸送線以及第二輸送機構，所述第二輸送線上連續傳輸蓄電池，所述第二輸送機構將蓄電池逐一側推分料，下一接受側推分料的蓄電池將前一分料的蓄電池進一步推送至所述定位機構下方。

18、本發明的有益效果在于：

19、（1）本發明通過對酸壺流轉過程進行優化設計，整個流轉過程行程短，酸壺和蓄電池一上一下各自上料、省去酸壺提升步驟，酸壺翻轉和移載分體設置，整體節拍響應速度快，電池側推給料，行程短，整體配合高效，此外，通過夾持機構與插接機構隨動設置，兩者節拍配合度佳，酸壺先進行定位后進行插接且過程中始終保持夾持狀態，插接機構設置雙氣缸結構，各自負責一個固定的行程，并在夾持機構內側頂部設置限位槽結構對蓄電池進行限位支撐，從而實現高精度配合，故本發明的蓄電池的加酸壺高效高精度裝配工藝，具有整體流轉高效、節拍配合快、高精度高穩定性等優點；

20、（2）本發明中酸壺與插接機構之間設置微小高度差，作用之一在于插接機構對酸壺進行下壓作業時，由于該高度差，即兩者并非剛性抵接，而存在一定的下壓緩沖和彈性回彈，從而壺嘴結構的導流部自身能夠?qū)赡馨l(fā)生的些許歪斜進行自動校正，作用之二在于給側推作業讓位，避免兩者之間存在摩擦而影響側推以及損傷酸壺；

21、（3）本發明通過上下各自同步輸送酸壺和蓄電池進行上料，而后酸壺下移使其壺嘴結構與下方蓄電池的加酸口匹配插接，通過對酸壺進行多段式下壓，其中一階段下壓時配合定位機構對壺嘴結構進行校準正位，二階段下壓再將壺嘴結構與下方蓄電池的加酸口快速對準插接，酸壺下壓的整個過程通過隨動動作實現酸壺始終保持定位夾持的狀態，整體工序配合緊湊，插接工作效率高；

22、（4）本發明中的插接工作通過單驅動實現多行程動作，從而依次完成酸壺壺嘴結構的定位校準、與蓄電池的對準插接以及自身復位等動作；

23、（5）本發明中酸壺的夾持機構與插接機構實現豎向隨動且橫向可獨立移動的方式，實現夾持機構的獨立橫向移動給料以及夾持機構隨插接機構隨動下移，從而在插接工作過程，酸壺始終保持夾持狀態；

24、（6）本發明中酸壺和蓄電池上下同步上料，且通過雙工位給料方式，具有中間等待位，提高連續給料效率，避免單工位推料行程長、上料時間長、影響效率。

技術特征：

1.一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，包括：

2.根據權利要求1所述的一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，在步驟s3中，酸壺（10）下壓過程中，其壺嘴結構（101）上的導流部（104）導向插入定位機構（2）的定位孔（21）中以進行校準正位。

3.根據權利要求1所述的一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，在步驟s4中的二階段下壓前，所述定位機構（2）移開以對酸壺（10）和蓄電池（20）的插接配合動作進行讓位。

4.根據權利要求1所述的一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，在步驟s2中，所述插接機構（1）、定位機構（2）以及第二輸送模塊自上而下依次分布設置，所述第一輸送模塊和給料模塊上下分布設置并位于所述插接機構（1）的一側，所述第二輸送模塊將蓄電池（20）輸送至定位機構（2）下方等待插接作業，所述給料機構（4）將酸壺（10）橫向給料至蓄電池（20）正上方。

5.根據權利要求1所述的一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，在步驟s2中，所述酸壺（10）側推至給料至插接機構（1）和定位機構（2）之間的過程中，酸壺（10）與插接機構（1）底部之間具有高度差。

6.根據權利要求5所述的一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，所述夾持機構（3）與所述插接機構（1）隨動設置，所述插接機構（1）的升降動作帶動所述夾持機構（3）同步進行升降，在步驟s3-s4中，夾持機構（3）始終保持對酸壺（10）進行夾持；所述插接機構（1）設置為雙氣缸結構，各自執行一階段和二階段下壓作業。

7.根據權利要求5所述的一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，所述夾持機構（3）豎向滑動安裝于所述給料機構（4）上，所述插接機構（1）與夾持機構（3）之間通過橫向滑臺（30）進行動力連接，所述夾持機構（3）能夠隨插接機構（1）進行同步升降移動并能夠單獨由給料機構（4）驅動進行橫向移動。

8.根據權利要求1所述的一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，在步驟s1中，所述第一輸送模塊和第二輸送模塊上下分布設置，所述蓄電池（20）和酸壺（10）上下同步上料至兩者的插接配合工位。

9.根據權利要求1所述的一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，在步驟s1中，所述第一輸送模塊包括第一輸送線（5）、第一輸送機構（6）以及上料機構（7），所述第一輸送線（5）上連續傳輸正置的酸壺（10），所述第一輸送機構（6）將酸壺（10）逐一側推分料，下一接受側推分料的酸壺（10）將前一分料的酸壺（10）進一步推送至所述上料機構（7）上，所述上料機構（7）將酸壺（10）翻轉至倒置狀態。

10.根據權利要求1所述的一種蓄電池的加酸壺高效高精度裝配工藝，其特征在于，所述第二輸送模塊包括第二輸送線（8）以及第二輸送機構（9），所述第二輸送線（8）上連續傳輸蓄電池（20），所述第二輸送機構（9）將蓄電池（20）逐一側推分料，下一接受側推分料的蓄電池（20）將前一分料的蓄電池（20）進一步推送至所述定位機構（2）下方。

技術總結
本發明提供了一種蓄電池的加酸壺高效高精度裝配工藝，包括S1，上下同步上料；S2，酸壺給料；S3，酸壺定位校準；S4，匹配插接；S5，成品流出；通過對酸壺流轉過程進行優化設計，整個流轉過程行程短，酸壺和蓄電池一上一下各自上料、省去酸壺提升步驟，酸壺翻轉和移載分體設置，整體節拍響應速度快，配合高效，夾持機構與插接機構隨動，節拍配合度佳，酸壺先進行定位后進行插接且過程始終保持夾持狀態，插接機構設置雙氣缸結構，各自負責一個固定的行程，并在夾持機構內側頂部設置限位槽結構對蓄電池進行限位支撐，從而高精度配合，本發明的蓄電池的加酸壺高效高精度裝配工藝，整體流轉高效、節拍配合快、高精度高穩定性。

技術研發人員：吳建豐,錢怡
受保護的技術使用者：浙江園潤智能裝備有限公司
技術研發日：
技術公布日：2025/4/24
