本發明涉及耦合器生產，尤其涉及一種耦合器端子自動組裝設備。

背景技術：

1、工業耦合器即工業用插頭插座?？稍趹魞?nèi)或戶外使用。相比家用插頭插座連接更加安全、可靠，能夠耐受更惡劣的使用條件。

2、經檢索，申請?zhí)朿n202321781947.1的專利，公開了“一種連接器端子的自動化組裝設備”，所述連接器端子包括殼體和插針，所述自動化組裝設備包括機架、上料裝置、轉動平臺、預配裝置、下料裝置及固定于機架上的檢測裝置。

3、但是，上述設備在使用中，插針較為細長，在被擠壓組裝在連接器殼體時，缺少限位和糾正，容易出現傾斜偏移的情況，從而導致耦合器端子組裝質量較差的情況。

技術實現思路

1、本發明的目的是為了解決現有技術中插針較為細長，在被擠壓組裝在連接器殼體時，缺少限位和糾正，容易出現傾斜偏移的情況，從而導致耦合器端子組裝質量較差的情況的問題，而提出的一種耦合器端子自動組裝設備。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種耦合器端子自動組裝設備，包括工作臺，所述工作臺上端設有直線導軌，工作臺上端后側固定安裝有支架，支架下端固定安裝有液壓缸，液壓缸下端固定安裝有調節架，調節架下端滑動安裝有連接板，連接板下端前后兩側分別固定安裝有不同規格大小的組裝壓板；

4、還設有用于保證插針呈豎直狀態的高質量組裝機構，所述高質量組裝機構包括設置在組裝壓板下側且呈前后對稱的兩個限位板，限位板相互遠離的一端均固定安裝有連接條，連接條與調節架右端滑動連接，連接條之間固定安裝有彈簧一，且支架右端上對應連接條相互遠離的一端均固定安裝有斜條，連接條抵接貼合在斜條上；

5、還設有用于對組裝壓板和插針上粘附的碎屑進行清除的輔助機構，所述輔助機構包括設置在組裝壓板右下側處的磁性噴嘴板，磁性噴嘴板上端右端連通設有氣囊，氣囊固定安裝在兩側的連接條之間。

6、優選的，所述連接板中部上螺紋安裝有螺桿，螺桿前端設有電機，電機固定安裝在調節架前端上。

7、優選的，所述限位板相互靠近的一端中部均固定安裝有被動糾正斜塊，限位板相互靠近的一端左右對稱均滑動安裝有主動糾正板。

8、優選的，所述主動糾正板一端上均固定安裝有彈簧二，彈簧二另一端固定安裝在限位板上。

9、優選的，所述主動糾正板一端上均固定安裝有鋼絲繩一，鋼絲繩一另一端固定纏繞有卷輥一，卷輥一的下端均轉動安裝在兩個限位板上。

10、優選的，所述卷輥一上端固定安裝有卷輥二，卷輥二外側上固定纏繞有鋼絲繩二，鋼絲繩二相互遠離的一端均固定安裝有活動磁條。

11、優選的，所述活動磁條相互遠離一端下側處均設有被動磁條，被動磁條下端均固定安裝在直線導軌上。

12、優選的，所述限位板中部上左右對稱均貫穿滑動安裝有限位卡塊條，限位卡塊條外側上均固定安裝有彈簧三，彈簧三另一端固定安裝在限位板上，且被動磁條相互靠近的一端上對應限位卡塊條均固定安裝有被動斜板。

13、優選的，所述磁性噴嘴板上端滑動安裝有固定架，固定架與調節架右端固定連接。

14、優選的，所述磁性噴嘴板右端固定安裝有彈簧四，彈簧四右端固定安裝在固定架上，且前側的斜條前端對應磁性噴嘴板固定安裝有磁塊條。

15、與現有技術相比，本發明的有益效果是：

16、1、本發明中，直線導軌將連接器殼體與插針初步組裝結合體逐個輸送到組裝壓板的下側，當連接器殼體與插針初步組裝的結合體運動到組裝壓板正下方時，直線導軌暫時停止，啟動液壓缸推動調節架下降，調節架推動連接板和組裝壓板同步下降，設置的組裝壓板上的通孔對準插針的上端，對插針進行擠壓組裝，使插針能夠牢固的插裝在耦合器殼體內，從而提高了耦合器端子的組裝質量，保證了耦合器端子的良好導電性能。

17、2、本發明中，啟動電機帶動螺桿轉動，螺桿帶動連接板在調節架上前后運動，連接板也會帶動組裝壓板前后運動，便于根據不同插針的大小，調節不同規格的組裝壓板對插針進行按壓組裝，適應性較廣，減少了人工拆卸更換組裝壓板，提高了組裝的效率。

18、3、本發明中，當調節架下降時，也會帶動兩側的連接條和限位板同步下降，兩側的限位板會提前運動到插針的前后兩側處，隨著調節架和連接條的繼續下降，會在斜條的作用下，推動兩側的連接條在調節架上呈相互靠近的方向運動，壓縮彈簧一，兩側的連接條也會帶動兩側的限位板呈相互靠近的方向運動，設置的兩側限位板會逐漸靠近并貼合插針，有利于將前后傾斜的插針保持其垂直狀態，避免了插針傾斜導致耦合器端子組裝失敗或組裝質量較差的情況，從而提高了耦合器端子的組裝質量。

19、4、本發明中，當限位板和連接條下降時，也會帶動活動磁條同步下降，當活動磁條下降到靠近被動磁條后側時，會在磁力相吸的作用下，拉動活動磁條在連接條上呈相互遠離的方向滑動，通過鋼絲繩二牽引卷輥二和卷輥一在限位板上轉動，卷輥一收卷兩側的鋼絲繩一，會帶動兩側的主動糾正板在限位板上呈相互靠近的方向滑動，壓縮彈簧二，有利于再次對向左右方向傾斜的插針進行糾正，使插針與組裝壓板保持垂直狀態，便于提高耦合器端子的組裝質量。

20、5、本發明中，限位板也會同步帶動限位卡塊條下降，限位卡塊條會受到被動斜板的擠壓，呈向糾正后的插針方向滑動，壓縮彈簧三，有利于將糾正后的插針卡住，防止插針后續被擠壓組裝時，出現偏移的情況，再次提高了耦合器端子組裝時的質量。

21、6、本發明中，當兩側的連接條在調節架上呈相互靠近方向滑動時，也會對氣囊進行擠壓，氣囊內的氣體通過磁性噴嘴板噴出，有利于將插針和組裝壓板上粘附的碎屑進行清除，避免了粘附的碎屑影響組裝壓板對插針的正常擠壓組裝，提高了耦合器端子的組裝質量。

22、7、本發明中，當下降中的前側連接條受到斜條的擠壓向后運動時，也會帶動磁塊條同步向后運動，磁塊條經過磁性噴嘴板時，會對磁性噴嘴板產生磁性斥力，推動磁性噴嘴板在固定架上向左滑動，拉伸彈簧四，提升了磁性噴嘴板的噴射范圍，有利于確保插針和和組裝壓板上不再粘附碎屑，從而對提高耦合器端子的組裝質量，起到了良好的輔助效果。

23、綜上所述，設置的兩側限位板可以對插針的前后兩側進行限位，設置的被動糾正板可以自動對朝向內側的插針進行自動向外擴張糾正，再配合兩側主動糾正板可以對插針的左右兩側進行限位，最后配合限位卡塊條可以對糾正后的插針進行固定限位，從而保證了插針在被擠壓組裝時，完全保持垂直狀態，以及插針的周圍受到限制，不會使插針在被擠壓組裝時出現彎曲的情況，保證了耦合器端子的組裝質量。

技術特征：

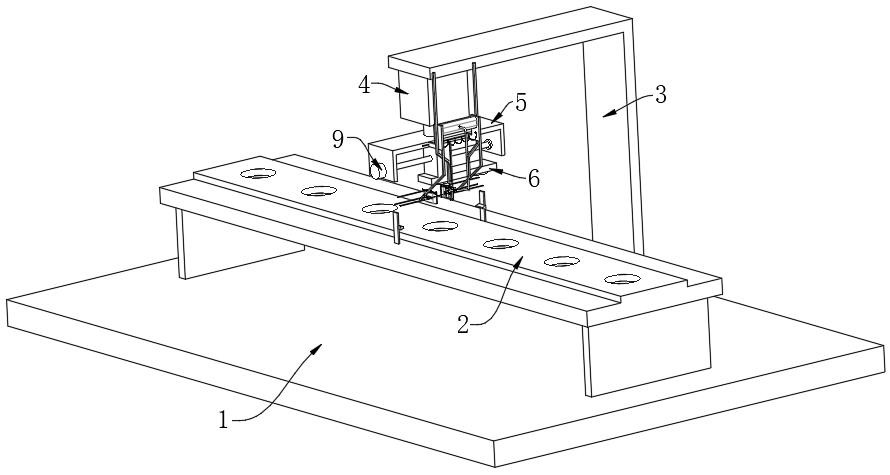

1.一種耦合器端子自動組裝設備，包括工作臺（1），其特征在于，所述工作臺（1）上端設有直線導軌（2），工作臺（1）上端后側固定安裝有支架（3），支架（3）下端固定安裝有液壓缸（4），液壓缸（4）下端固定安裝有調節架（5），調節架（5）下端滑動安裝有連接板（6），連接板（6）下端前后兩側分別固定安裝有不同規格大小的組裝壓板（7）；

2.根據權利要求1所述的一種耦合器端子自動組裝設備，其特征在于，所述連接板（6）中部上螺紋安裝有螺桿（8），螺桿（8）前端設有電機（9），電機（9）固定安裝在調節架（5）前端上。

3.根據權利要求1所述的一種耦合器端子自動組裝設備，其特征在于，所述限位板（10）相互靠近的一端中部均固定安裝有被動糾正斜塊（14），限位板（10）相互靠近的一端左右對稱均滑動安裝有主動糾正板（15）。

4.根據權利要求3所述的一種耦合器端子自動組裝設備，其特征在于，所述主動糾正板（15）一端上均固定安裝有彈簧二（16），彈簧二（16）另一端固定安裝在限位板（10）上。

5.根據權利要求3所述的一種耦合器端子自動組裝設備，其特征在于，所述主動糾正板（15）一端上均固定安裝有鋼絲繩一（17），鋼絲繩一（17）另一端固定纏繞有卷輥一（18），卷輥一（18）的下端均轉動安裝在兩個限位板（10）上。

6.根據權利要求5所述的一種耦合器端子自動組裝設備，其特征在于，所述卷輥一（18）上端固定安裝有卷輥二（19），卷輥二（19）外側上固定纏繞有鋼絲繩二（20），鋼絲繩二（20）相互遠離的一端均固定安裝有活動磁條（21）。

7.根據權利要求6所述的一種耦合器端子自動組裝設備，其特征在于，所述活動磁條（21）相互遠離一端下側處均設有被動磁條（22），被動磁條（22）下端均固定安裝在直線導軌（2）上。

8.根據權利要求1所述的一種耦合器端子自動組裝設備，其特征在于，所述限位板（10）中部上左右對稱均貫穿滑動安裝有限位卡塊條（23），限位卡塊條（23）外側上均固定安裝有彈簧三（24），彈簧三（24）另一端固定安裝在限位板（10）上，且被動磁條（22）相互靠近的一端上對應限位卡塊條（23）均固定安裝有被動斜板（25）。

9.根據權利要求1所述的一種耦合器端子自動組裝設備，其特征在于，所述磁性噴嘴板（26）上端滑動安裝有固定架（28），固定架（28）與調節架（5）右端固定連接。

10.根據權利要求1所述的一種耦合器端子自動組裝設備，其特征在于，所述磁性噴嘴板（26）右端固定安裝有彈簧四（29），彈簧四（29）右端固定安裝在固定架（28）上，且前側的斜條（13）前端對應磁性噴嘴板（26）固定安裝有磁塊條（30）。

技術總結
本發明涉及耦合器生產技術領域，具體為一種耦合器端子自動組裝設備，包括工作臺，所述工作臺上端設有直線導軌，工作臺上端后側固定安裝有支架，支架下端固定安裝有液壓缸，本發明中，當調節架下降時，也會帶動兩側的連接條和限位板同步下降，兩側的限位板會提前運動到插針的前后兩側處，隨著調節架和連接條的繼續下降，會在斜條的作用下，推動兩側的連接條在調節架上呈相互靠近的方向運動，壓縮彈簧一，兩側的連接條也會帶動兩側的限位板呈相互靠近的方向運動，設置的兩側限位板會逐漸靠近并貼合插針，有利于將前后傾斜的插針保持其垂直狀態，避免了插針傾斜導致耦合器端子組裝失敗或組裝質量較差的情況，從而提高了耦合器端子的組裝質量。

技術研發人員：陳傳學,李秋林,曾丁國,周鶴,朱喜娥,戴望
受保護的技術使用者：湖南承運機電有限公司
技術研發日：
技術公布日：2025/4/24
