本技術涉及鋁合金導體，特別是涉及一種鋁合金導體絞合拉緊裝置。

背景技術：

1、鋁合金導體是一種在電力輸送和傳輸中常用的導電材料，現有的方式大都是通過相應的絞合裝置對鋁合金導體由多股絞合成單股，再通過牽引輪的拉動以及龍門收線裝置將絞合的鋁合金導體卷繞到電纜盤具上進行收納，以此達到了所需的導體制備需求。

2、中國專利公告號為cn220873315u的專利申請公開了鋁合金導體絞合拉緊裝置，其主要通過擴張組件將絞合的導體進行導流作業，以此來保證導體在導流期間的緊實度，又可以通過持續擴張的方式來限制導體的導流，使得導體在非作業期間仍然處于張緊狀態，避免絞合的導體松散。

3、現有的導線進行絞合制備時，鋁合金單線經過分線盤后，通過框絞設備的旋轉和牽引輪水平牽引兩個作用力將鋁合金單線絞制成導體，絞合的過程中，隨著加工進程，放料機構上盤具纏繞的單線絲徑因張力被拉細，同時因重量減輕使得導線在絞合過程中發生晃動，會使導線的絞合出現偏差，影響導線絞合的質量。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種鋁合金導體絞合拉緊裝置。

2、本實用新型通過以下技術方案來實現上述目的：

3、一種鋁合金導體絞合拉緊裝置，包括底板，底板上安裝有放料機構、固定架、牽引機構、支撐架和收卷機構，放料機構上安裝有分線盤和用于調節絞合導線張力的調節單元，固定架上安裝有絞合機構，支撐架上安裝有防脫單元；

4、放料機構上的調節單元包括第一套環、傳動桿、牽引架和視覺檢測機構，固定架上安裝有導向伸展組件，第一套環滑動排列在導向伸展組件上，牽引架安裝在分線盤上，傳動桿的中部位置轉動連接在牽引架上，傳動桿滑動連接第一套環，傳動桿的端部安裝有安裝座，安裝座上安裝有緩沖組件，緩沖組件上安裝有第二套環，視覺檢測機構安裝在底板上，視覺檢測機構和牽引架相對應。

5、進一步的，導向伸展組件包括第一伸縮機構，第一伸縮機構安裝在固定架上，第一伸縮機構的伸縮端上安裝有導引環，導引環內設置有梯形槽，梯形槽內滑動排列有梯形滑件，梯形滑件固定連接第一套環。

6、進一步的，安裝座上的緩沖組件包括阻尼桿，阻尼桿安裝在安裝座上，阻尼桿的伸縮端連接第二套環，阻尼桿上套接有第一彈簧，第二套環內安裝有防護套。

7、進一步的，支撐架上的防脫單元包括滑板、滑桿，支撐架上安裝有位移組件，滑板滑動安裝在支撐架上，滑板連接位移組件，滑板上安裝有第二伸縮機構，第二伸縮機構的伸縮端上安裝有套筒，套筒的內部上端安裝有壓力傳感器，滑桿滑動連接在套筒上，滑桿的下端安裝有安裝框，滑桿位于套筒內的上端安裝有頂板，滑桿位于套筒內的部分上套接有第二彈簧，頂板位于壓力傳感器和第二彈簧的中間，安裝框的上下端均轉動安裝有導引輥。

8、進一步的，支撐架上的位移組件包括電機和絲桿，電機安裝在支撐架的側面，絲桿轉動安裝在支撐架上，絲桿連接電機的輸出軸，絲桿螺紋連接滑板。

9、進一步的，滑桿為方形。

10、進一步的，底板上安裝有限位架，限位架位于牽引機構和支撐架之間。

11、與現有技術相比的有益效果如下：

12、1、通過視覺檢測機構對絞合前單股導線的張緊狀態進行判斷，通過第一伸縮機構、導引環、梯形滑件調整第一套環在傳動桿上的位置，第一套環通過傳動桿帶動安裝座和第二套環進行移動，使得第二套環對需要絞合的單股導線進行帶動，并進行張緊，防止絞合時的導線散亂，使得導線能夠更好的進行絞合，保證導線絞合的質量。

13、2、通過電機、絲桿、滑板、安裝框和導引輥使得導線在收卷機構上均勻排列收卷，同時，收卷導線時，通過第二伸縮機構、套筒、壓力傳感器、頂板、滑桿、安裝框和導引輥對絞合導線進行張緊，防止導線脫離收卷機構或牽引機構，保證導線收卷的質量和導線絞合的效率。

技術特征：

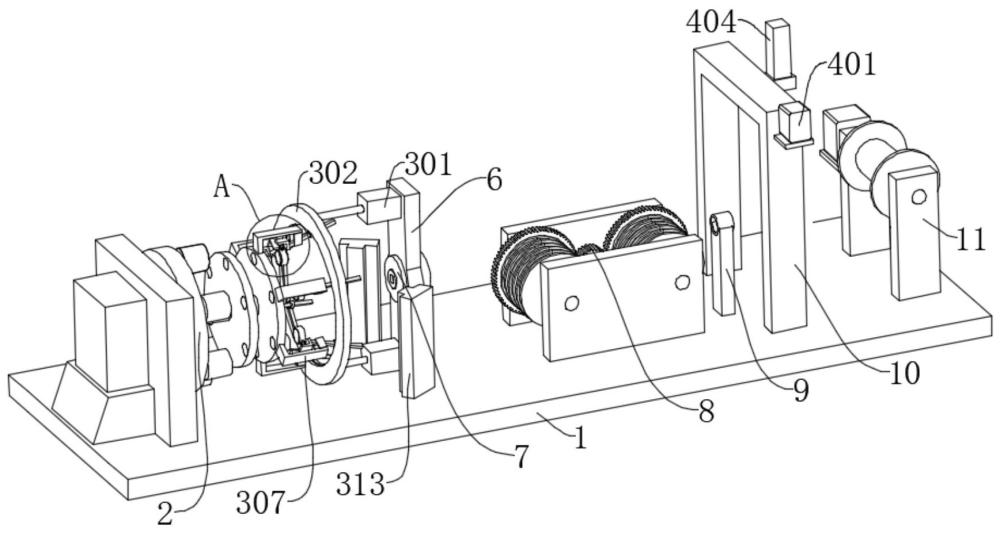

1.一種鋁合金導體絞合拉緊裝置，其特征在于，包括底板（1），所述底板（1）上安裝有放料機構（2）、固定架（6）、牽引機構（8）、支撐架（10）和收卷機構（11），所述放料機構（2）上安裝有分線盤（5）和用于調節絞合導線張力的調節單元，所述固定架（6）上安裝有絞合機構（7），所述支撐架（10）上安裝有防脫單元；

2.根據權利要求1所述的一種鋁合金導體絞合拉緊裝置，其特征在于：所述導向伸展組件包括第一伸縮機構（301），所述第一伸縮機構（301）安裝在所述固定架（6）上，所述第一伸縮機構（301）的伸縮端上安裝有導引環（302），所述導引環（302）內設置有梯形槽（303），所述梯形槽（303）內滑動排列有梯形滑件（304），所述梯形滑件（304）固定連接所述第一套環（305）。

3.根據權利要求1所述的一種鋁合金導體絞合拉緊裝置，其特征在于：所述安裝座（308）上的緩沖組件包括阻尼桿（309），所述阻尼桿（309）安裝在所述安裝座（308）上，所述阻尼桿（309）的伸縮端連接所述第二套環（311），所述阻尼桿（309）上套接有第一彈簧（310），所述第二套環（311）內安裝有防護套（312）。

4.根據權利要求1所述的一種鋁合金導體絞合拉緊裝置，其特征在于：所述支撐架（10）上的防脫單元包括滑板（403）、滑桿（409），所述支撐架（10）上安裝有位移組件，所述滑板（403）滑動安裝在所述支撐架（10）上，所述滑板（403）連接所述位移組件，所述滑板（403）上安裝有第二伸縮機構（404），所述第二伸縮機構（404）的伸縮端上安裝有套筒（405），所述套筒（405）的內部上端安裝有壓力傳感器（406），所述滑桿（409）滑動連接在所述套筒（405）上，所述滑桿（409）的下端安裝有安裝框（410），所述滑桿（409）位于所述套筒（405）內的上端安裝有頂板（407），所述滑桿（409）位于所述套筒（405）內的部分上套接有第二彈簧（408），所述頂板（407）位于所述壓力傳感器（406）和所述第二彈簧（408）的中間，所述安裝框（410）的上下端均轉動安裝有導引輥（411）。

5.根據權利要求4所述的一種鋁合金導體絞合拉緊裝置，其特征在于：所述支撐架（10）上的所述位移組件包括電機（401）和絲桿（402），所述電機（401）安裝在所述支撐架（10）的側面，所述絲桿（402）轉動安裝在所述支撐架（10）上，所述絲桿（402）連接所述電機（401）的輸出軸，所述絲桿（402）螺紋連接所述滑板（403）。

6.根據權利要求4所述的一種鋁合金導體絞合拉緊裝置，其特征在于：所述滑桿（409）為方形。

7.根據權利要求1所述的一種鋁合金導體絞合拉緊裝置，其特征在于：所述底板（1）上安裝有限位架（9），所述限位架（9）位于所述牽引機構（8）和所述支撐架（10）之間。

技術總結
本技術公開了一種鋁合金導體絞合拉緊裝置，涉及鋁合金導體技術領域，包括底板，底板上安裝有放料機構、固定架、牽引機構、支撐架和收卷機構，放料機構上安裝有分線盤和調節單元，固定架上安裝有絞合機構，支撐架上安裝有防脫單元。有益效果在于通過視覺檢測機構對絞合前導線的張力進行判斷，通過第一伸縮機構、導引環、梯形滑件調整第一套環在傳動桿上的位置，通過第一套環對傳動桿的一端傾斜程度進行調整，使得傳動桿另一端的安裝座和第二套環的位置進行調整，使得第二套環對絞合前的導線進行帶動張緊，調整導線的狀態，提高絞合導線的張緊度，使得導線能夠更好的進行絞合，保證導線絞合的質量。

技術研發人員：胡凌飛,范云生,毛愛民,軒娜紅,李高杰,蘇俊旗,張志浩,徐建鋒
受保護的技術使用者：河南通達電纜股份有限公司
技術研發日：20250218
技術公布日：2025/4/28
