本發明屬于電力設備技術領域，特別涉及一種模塊化配電網電力電子變壓器的中間隔離整流模塊。

背景技術：

電力電子變壓器是近年來隨著大功率電力電子技術的發展而逐步發展起來的新型電力變壓器，它在實現傳統電力變壓器變壓、隔離和傳遞能量等基本功能的基礎上，還可以實現故障隔離、電能質量控制、分布式直流電源接入等。

電力電子變壓器采用模塊化設計，其功率單元可以互為備份，并聯單元可獨立控制，單獨檢修，因而可大大提高工作的可靠性。為了實現最優的模塊化設計方案，設計一種便于安裝、檢修以及更換的電力電子變壓器的中間隔離整流模塊已成為當務之急。

技術實現要素：

為解決上述問題，本發明提供了一種模塊化配電網電力電子變壓器的中間隔離整流模塊。

本發明解決其技術問題采取以下技術方案實現：

一種模塊化配電網電力電子變壓器的中間隔離整流模塊，包括：柜體（1）、輸入接線單元（2）、隔離整流模塊（3）、輸出接線單元（4），其特征在于：

所述輸入接線單元（2）主要由12個接線端子構成，每一個端子分別與所述隔離整流模塊（3）的輸入端連接，用于將外部引入的電源輸送到所述隔離整流模塊（3）；

所述隔離整流模塊（3）主要由一臺高頻變壓器和兩個半橋整流模塊所組成的全橋整流電路構成，用于將所述輸入接線單元（2）送來的高壓電進行隔離以及整流，然后輸送到所述輸出接線單元（4）；

所述柜體（1）內分別設置6套結構和功能完全相同的所述隔離整流模塊（3）。

優選的，所述柜體（1）內還設置溫度/濕度監測單元（5）和散熱器（6）。

優選的，所述溫度/濕度監測單元（5）和所述散熱器（6）分別安裝在柜體下方，用于排風散熱。

優選的，所述半橋整流模塊采用EUPEC 公司生產的 DD350N16K半橋模塊。

本發明由于接線簡單，易于生產，便于維修，為實現電力電子變壓器采用模塊化結構提供了便利。

附圖說明

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

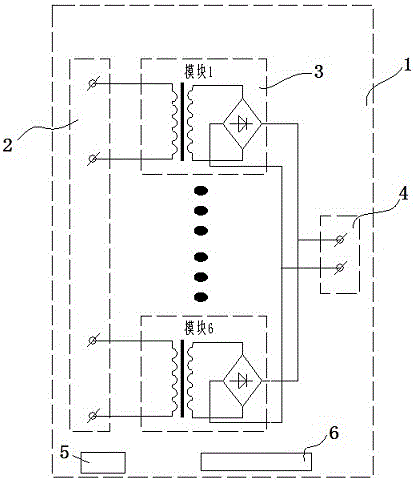

圖1是本發明結構示意圖。

具體實施方案

以下結合附圖對本發明實施做進一步詳述，以下實施例只是描述性的，不是限定性的，不能以此限定本發明的保護范圍。

如圖1所示，一種模塊化配電網電力電子變壓器的中間隔離整流模塊，包括：柜體1、輸入接線單元2、6個隔離整流模塊3、輸出接線單元4、溫度/濕度監測單元5、散熱器6，輸入接線單元2、6個隔離整流模塊3、輸出接線單元4、溫度/濕度監測單元5、散熱器6均安裝在柜體1內；輸入接線單元2主要由12個接線端子構成，每一個端子分別與6個隔離整流模塊3的12個輸入端連接；隔離整流模塊3主要由一臺高頻變壓器和兩個EUPEC 公司生產的 DD350N16K 半橋模塊組成的全橋整流電路構成，溫度/濕度監測單元5主要由溫度和濕度傳感器組成，散熱器6主要由排風扇和制冷原件組成，溫度/濕度監測單元5和散熱器6分別安裝在柜體下方，用于排風散熱。

工作原理

電網高壓電經過電力電子變壓器的高壓整流級進行整流后傳送到中間隔離級，中間隔離級由2個中間隔離整流模塊組合而成，經過高壓整流后的高壓電通過輸入接線單元2進入隔離整流模塊3進行隔離和整流后輸出給輸出接線單元4，再由輸出接線單元4給電力電子變壓器的低壓輸出模塊提供輸入電源，溫度/濕度監測單元5和散熱器6對柜體1內的溫度和濕度進行監測和降溫，保證系統能在正常狀態下運行。

本發明由于接線簡單，易于生產，便于維修，為實現電力電子變壓器采用模塊化結構提供了便利。
