本發明涉及移動終端技術領域，具體涉及一種充電系統及移動終端。

背景技術：

隨著移動終端技術的發展，移動終端能夠兼容的功能越來越多。移動終端在豐富用戶生活的同時，還給用戶帶來便利。用戶不僅可以使用移動終端實現傳統的接聽或撥打電話等功能，還可以使用移動終端瀏覽網頁、觀看視頻或進行游戲娛樂等。

目前，大部分移動終端都通過電池進行供電。移動終端上設置有充電接口，充電接口通過柔性電路板以及該柔性電路板兩端的連接座與移動終端的主板電性連接，主板再通過另一個柔性電路板以及該柔性電路板兩端的連接座與電池電性連接。主板中設置有充電電路，充電電路對充電接口輸入的電流進行轉換后，再輸入到電池中進行充電。

上述充電過程中，充電電流需要經過兩個柔性電路板以及該兩個柔性電路板兩端的多個連接座，最后才輸入到電池中。充電電流經過的路徑長，經過的元器件多，導致充電過程中發熱量大，影響移動終端中電子器件的正常工作，造成移動終端的穩定性低。

技術實現要素：

本發明實施例提供一種充電系統及移動終端，可以提高移動終端的穩定性。

本發明實施例提供一種充電系統，包括電池、柔性電路板、充電電路和充電接口，該柔性電路板上設置有第一線路和第二線路，該充電電路包括輸入端和輸出端，該第一線路分別與該充電接口和該充電電路的輸入端電性連接，該第二線路分別與該充電電路的輸出端和該電池電性連接。

相應的，本發明實施例還提供一種移動終端，包括上述充電系統。

本發明實施例提供一種充電系統，包括電池、柔性電路板、充電電路和充電接口，該柔性電路板上設置有第一線路和第二線路，該充電電路包括輸入端和輸出端，該第一線路分別與該充電接口和該充電電路的輸入端電性連接，該第二線路分別與該充電電路的輸出端和該電池電性連接。該方案實現充電的過程中，柔性電路板分別與電池、充電電路以及充電接口電性連接，僅使用一個柔性電路板以及兩個連接座即可實現充電系統的連接，充電系統包括的元器件少，充電電流經過的路徑短，從而可以減少充電過程中元器件的發熱量，減小充電過程中元器件發熱對移動終端中電子器件正常工作的影響，從而可以提高移動終端的穩定性。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹。顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明實施例提供的充電系統的原理示意圖。

圖2是本發明實施例提供的充電系統中的電池結構示意圖。

圖3是本發明實施例提供的充電系統中的柔性電路板原理示意圖。

圖4是本發明實施例提供的充電系統中柔性電路板與連接座的連接關系示意圖。

圖5是本發明實施例提供的充電系統的另一原理示意圖。

圖6是本發明實施例提供的充電系統中的電池的另一結構示意圖。

圖7是本發明實施例提供的充電系統中的柔性電路板的另一原理示意圖。

圖8是本發明實施例提供的充電系統中柔性電路板與連接座的另一連接關系示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述。顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個所述特征。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電性連接或可以相互通訊；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

在本發明中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

下文的公開提供了許多不同的實施方式或例子用來實現本發明的不同結構。為了簡化本發明的公開，下文中對特定例子的部件和設置進行描述。當然，它們僅僅為示例，并且目的不在于限制本發明。此外，本發明可以在不同例子中重復參考數字和/或參考字母，這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施方式和/或設置之間的關系。此外，本發明提供了的各種特定的工藝和材料的例子，但是本領域普通技術人員可以意識到其他工藝的應用和/或其他材料的使用。

本發明實施例提供一種充電系統及移動終端，以下將分別進行詳細說明。

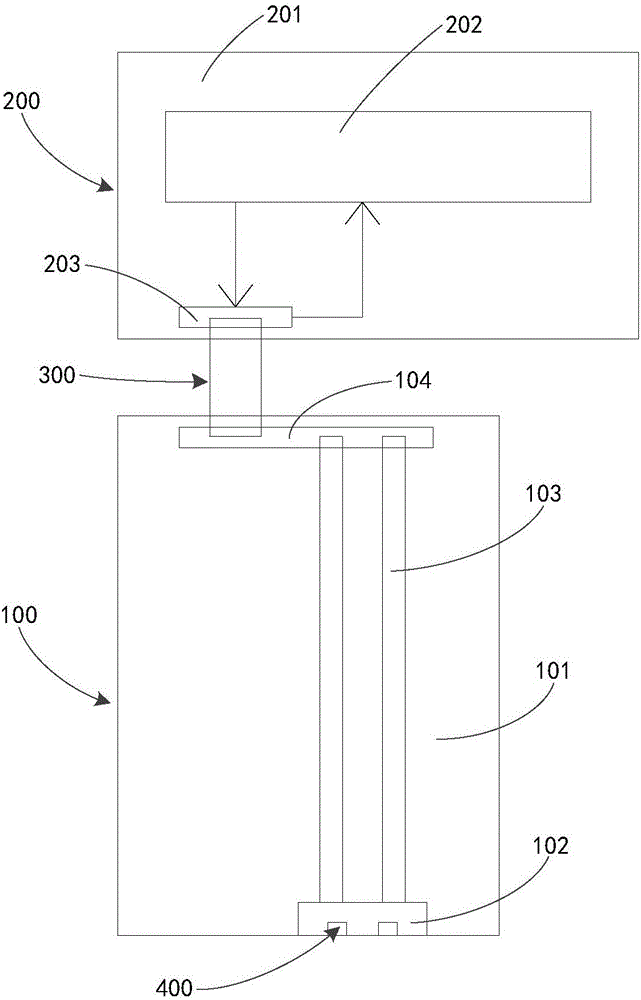

參考圖1，圖1為本發明實施例提供的充電系統的原理示意圖。充電系統包括電池100、主板200、柔性電路板300以及充電接口400。柔性電路板300分別與電池100、主板200和充電接口400電性連接。

電池100為可充電電池。例如，電池100可以是鋰離子電池，還可以是鎳氫電池、鎳鉻電池等其他類型的可充電電池。電池100包括電池主體101、凹槽102、導流槽103以及設置在電池100上的連接座104。

參考圖2，圖2為本發明實施例提供的充電系統中的電池100的結構示意圖。電池主體101可以是長方體。電池100的一個表面設置有凹槽102。凹槽102沿凹陷方向的截面可以是矩形。與凹槽102所在表面相鄰的一個表面上設置有導流槽103。導流槽103的一端連接到凹槽102。在一個優選的實施方式中，導流槽103的數量為2個。兩個導流槽103平行設置。導流槽103中設置有導體，該導體用于進行電流傳輸。與凹槽102所在表面相對的表面上設置有連接座104(圖2中未示出)。

參考圖4，圖4為本發明實施例提供的充電系統中柔性電路板與連接座的連接關系示意圖。連接座104包括彼此絕緣的4個觸點1041、1042、1043、1044。電池100內部設置有正極和負極，連接座104上的觸點1041、1042分別與該正極和負極連接。

參考圖1、圖4。充電接口400設置在電池100上的凹槽102中。充電接口400用于與外部電源連接，以實現外部電源為電池100充電。充電接口400包括兩個觸點，該兩個觸點分別通過兩個導流槽103中設置的導體與連接座104上的觸點1043、1044電性連接。

主板200包括主板主體201、設置在主板200上的充電電路202以及設置在主板200上的連接座203。

充電電路202包括輸出端和輸入端。充電電路202的輸出端和輸入端分別與柔性電路板300電性連接。具體地，連接座203包括彼此絕緣的4個觸點2031、2032、2033、2034。充電電路202的輸出端與連接座203上的觸點2031、2032電性連接，充電電路202的輸入端與連接座203上的觸點2033、2034電性連接。

參考圖3、圖4，圖3為本發明實施例提供的充電系統中的柔性電路板300的原理示意圖。柔性電路板300上設置有第一線路301和第二線路302。第一線路301和第二線路302均包括兩條電流傳輸線。第一線路301具有A、B兩端，電流從A端向B端傳輸。第一線路301的A端與電池100上的連接座104的觸點1043、1044電性連接。第一線路301的B端與主板200上的連接座203的觸點2033、2034電性連接。第二線路302具有C、D兩端，電流從C端向D端傳輸。第二線路302的C端與主板200上的連接座203的觸點2031、2032電性連接，第二線路302的D端與電池100上的連接座104的觸點1041、1042電性連接。

在充電過程中，充電接口400與外部電源連接后，電流經由導流槽103中設置的導體流向連接座104的觸點1043、1044，然后經由柔性電路板300流向連接座203的觸點2033、2034，然后流向充電電路202的輸入端，經充電電路202的轉換后，由充電電路202的輸出端流向連接座203的觸點2031、2032，然后經由柔性電路板300流向連接座104的觸點1041、1042，最后流向電池100的正負極，實現對電池100進行充電。

由于柔性電路板300上設置有第一線路301和第二線路302，電流可以經由柔性電路板300流向充電電路202，并再次經由柔性電路板300流向電池100。兩次流經柔性電路板300的電流互不干擾，從而通過一個柔性電路板以及兩個連接座即可實現整個充電系統的連接，完成電池的充電。

由上可知，本發明實施例提供的充電系統，包括電池、柔性電路板、主板和充電接口，該主板上設置有充電電路，該柔性電路板分別與該電池、該充電電路以及該充電接口電性連接。該方案實現充電的過程中，柔性電路板分別與電池、充電電路以及充電接口電性連接，僅使用一個柔性電路板以及兩個連接座即可實現充電系統的連接，充電系統包括的元器件少，充電電流經過的路徑短，從而可以減少充電過程中元器件的發熱量，減小充電過程中元器件發熱對移動終端中電子器件正常工作的影響，從而可以提高移動終端的穩定性。

參考圖5，圖5為本發明實施例提供的充電系統的另一原理示意圖。充電系統包括電池500、主板600、柔性電路板700以及電路板800。柔性電路板700分別與電池500、主板600和電路板800電性連接。

電池500為可充電電池。例如，電池500可以是鋰離子電池，還可以是鎳氫電池、鎳鉻電池等其他類型的可充電電池。電池500包括電池主體501、導流槽502以及設置在電池500上的連接座503。

參考圖6，圖6為本發明實施例提供的充電系統中的電池500的結構示意圖。電池主體501可以是長方體。電池500的一個表面上設置有導流槽502。導流槽502沿凹陷方向的截面呈L型。在一個優選的實施方式中，導流槽502的數量為2個。兩個導流槽502之間沒有交點。導流槽502中設置有導體，該導體用于進行電流傳輸。

參考圖8，圖8為本發明實施例提供的充電系統中柔性電路板與連接座的另一連接關系示意圖。連接座503包括彼此絕緣的4個觸點5031、5032、5033、5034。電池500內部設置有正極和負極，連接座503上的觸點5031、5032分別與該正極和負極連接。

再參考圖5。主板600包括主板主體601、設置在主板600上的充電電路602以及設置在主板600上的連接座603。

充電電路602包括輸出端和輸入端。充電電路602的輸出端和輸入端分別與柔性電路板700電性連接。具體地，參考圖8，連接座603包括彼此絕緣的4個觸點6031、6032、6033、6034。充電電路602的輸出端與連接座603上的觸點6031、6032電性連接，充電電路602的輸入端與連接座603上的觸點6033、6034電性連接。

參考圖7、圖8，圖7為本發明實施例提供的充電系統中的柔性電路板700的另一原理示意圖。柔性電路板700上設置有第一線路701和第二線路702。第一線路701和第二線路702均包括兩條電流傳輸線。第一線路701具有E、F兩端，電流從E端向F端傳輸。第一線路701的E端與電池500上的連接座503的觸點5033、5034電性連接。第一線路701的F端與主板600上的連接座603的觸點6033、6034電性連接。第二線路702具有G、H兩端，電流從G端向H端傳輸。第二線路702的G端與主板600上的連接座603的觸點6031、6032電性連接，第二線路702的H端與電池500上的連接座503的觸點5031、5032電性連接。

參考圖5、圖8。電路板800包括電路板主體801和設置在電路板800上的充電接口802。充電接口802用于與外部電源連接，以實現外部電源為電池500充電。充電接口802包括兩個觸點，該兩個觸點可以通過外部導線和電池500上的兩個導流槽502中設置的導體與連接座503上的觸點5033、5034電性連接。

在充電過程中，充電接口802與外部電源連接后，電流經由外部導線和電池500上的導流槽502中設置的導體流向連接座503的觸點5033、5034，然后經由柔性電路板700流向連接座603的觸點6033、6034，然后流向充電電路602的輸入端，經充電電路602的轉換后，由充電電路602的輸出端流向連接座603的觸點6031、6032，然后經由柔性電路板700流向連接座503的觸點5031、5032，最后流向電池500的正負極，實現對電池500進行充電。

由于柔性電路板700上設置有第一線路701和第二線路702，電流可以經由柔性電路板700流向充電電路602，并再次經由柔性電路板700流向電池500。兩次流經柔性電路板700的電流互不干擾，從而通過一個柔性電路板以及兩個連接座即可實現整個充電系統的連接，完成電池的充電。

由上可知，本發明實施例提供的充電系統，包括電池、柔性電路板、主板和電路板，該主板上設置有充電電路，該電路板上設置有充電接口，該柔性電路板分別與該電池、該充電電路以及該充電接口電性連接。該方案實現充電的過程中，柔性電路板分別與電池、充電電路以及充電接口電性連接，僅使用一個柔性電路板以及兩個連接座即可實現充電系統的連接，充電系統包括的元器件少，充電電流經過的路徑短，從而可以減少充電過程中元器件的發熱量，減小充電過程中元器件發熱對移動終端中電子器件正常工作的影響，從而可以提高移動終端的穩定性。

本發明實施例還提供一種移動終端。該移動終端包括充電系統，充電系統包括電池、柔性電路板、充電電路和充電接口。充電系統包括的電池、柔性電路板、充電電路和充電接口可參考上文對充電系統的描述，在此不予贅述。

以上對本發明實施例所提供的一種充電系統及移動終端進行了詳細介紹，本文中應用了具體個例對本發明的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本發明的方法及其核心思想；同時，對于本領域的技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處，綜上所述，本說明書內容不應理解為對本發明的限制。
