本發明涉及一種自動散熱的手機充電器的制備方法。

背景技術：

當前的智能手機普遍存在能耗過高，發熱量過大，導致使用體驗急劇下降的問題；如此一來散熱成為一個重要的研究方向。當前的散熱器，大部分只是利用金屬的自然導熱，即在手機的支撐架等散熱裝置上采用金屬材料，從而用金屬將熱量迅速帶走。這樣做的優點在于，成本低廉，可靠性高。而缺點在于，金屬的自然導熱在手機發熱很大的時候還是不能起到較好的效果。目前普遍使用的手機充電器上都沒有專門的散熱裝置，在手機充電時間長或對手機進行快速充電時，充電器很容易發熱，同時導致手機電池溫度過高，因此影響了手機電池的使用壽命，同時增加了充電的危險性，因此使用很不安全。

技術實現要素：

本發明要解決的問題是在手機充電時間長或對手機進行快速充電時，充電器很容易發熱，同時導致手機電池溫度過高，因此影響了手機電池的使用壽命，同時增加了充電的危險性，因此使用很不安全。

為解決上述技術問題，本發明采用的技術方案是：

一種自動散熱的手機充電器的制備方法，包括殼體和充電內芯，所述的殼體分為上殼和下殼，所述的上殼內設有充電內芯，所述的充電內芯上方設有大轉軸，所述的大轉軸上設有風扇；

所述的下殼內也設有充電內芯，所述的充電內芯的下方設有空腔，所述的空腔內設有插頭。

進一步的，所述的上殼的下端設有伸縮內桿，所述的伸縮內桿與充電內芯相連，所述的伸縮內桿表面設有USB插孔，所述的上殼下表面中心設有凹槽，所述的凹槽以伸縮內桿為中心呈圓形分布；

所述的下殼的上端設有伸縮外桿，所述的伸縮外桿的一端與充電內芯相連，所述的伸縮外桿的另一端端邊緣設有與凹槽相對應的凸臺，所述的凸臺外邊緣設有彈片，所述的凹槽內壁設有掛扣；

所述的伸縮外桿內部設有連接彈簧，所述的伸縮內桿通過連接彈簧與伸縮外桿相連。

進一步的，所述的上殼下表面設有上散熱片，所述的下殼上表面上設有下散熱片，所述的上散熱片和下散熱片根據殼體中心呈圓形依次向邊緣分布，所述的上散熱片與下散熱片相互錯開，便于嚙合。

進一步的，所述的大轉軸上端還設有減震墊，所述的風扇的數量至少為兩個，所述的風扇安裝在大轉軸上并且風扇直徑從上到下依次增大。

進一步的，所述的殼體的形狀為球形或者矩形，所述的上殼與下殼為相互對稱的半球形或者矩形。

進一步的，所述的大轉軸和風扇與充電內芯相連，所述的插頭上還設有插頭座，所述的插頭座內設有小轉軸。

本發明具有的優點和積極效果是：

1、本發明一方面通過將殼體分割為上殼和下殼，使其在伸縮內桿和伸縮外桿的相互作用下分開，預留出足夠的開放空間，另一方面在上殼內設置風扇，并且在上殼和下殼內表面設置散熱片，通過將充電器內部盡可能多的與空氣接觸，達到散熱得到效果。

2、本發明伸縮內桿和伸縮外桿在彈簧的作用下實現開合，并且將上散熱片和下散熱片相互錯開嚙合，在不使用時可以壓合上殼和下殼，一方面減小了充電器的體積，另一方面防止水進入充電器內部。

3、本發明結構簡單，設計合理，散熱效果好。

附圖說明

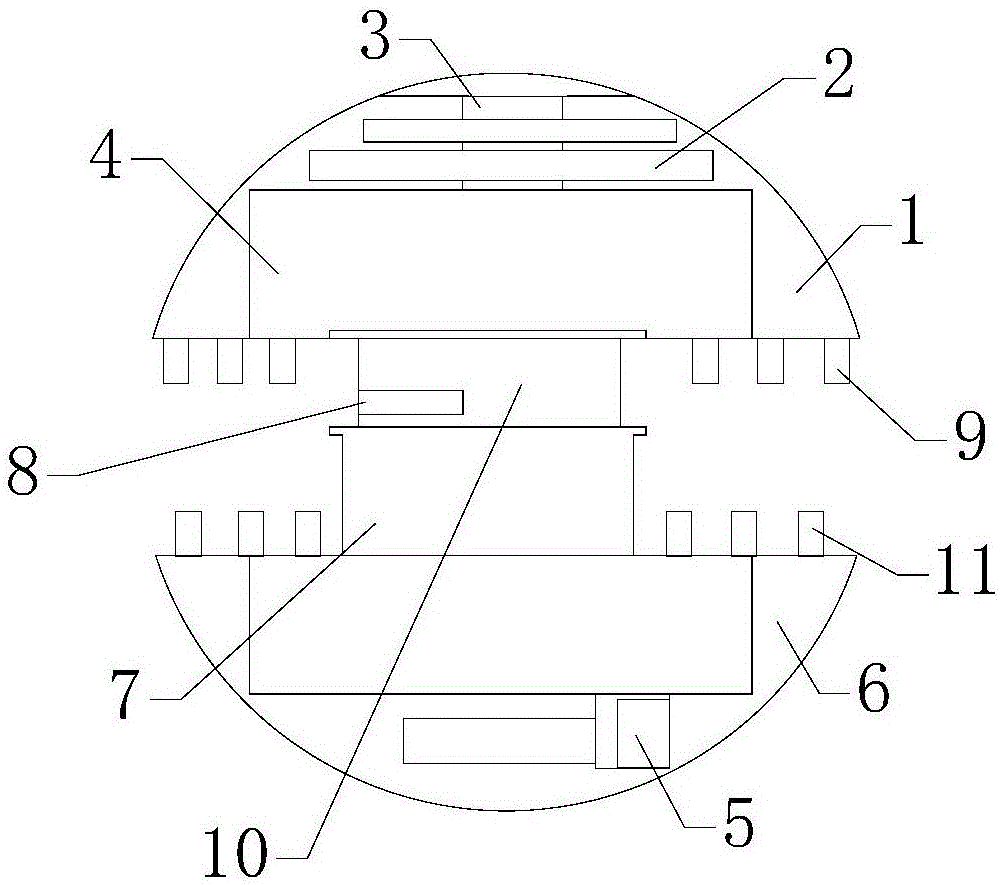

圖1是一種自動散熱的手機充電器的制備方法的示意圖

圖中：

1、上殼 2、風扇 3、大轉軸

4、充電內芯 5、插頭座 6、下殼

7、伸縮外桿 8、USB插孔 9、上散熱片

10、伸縮內桿 11、下散熱片

具體實施方式

如圖1所示，一種自動散熱的手機充電器的制備方法，包括殼體和充電內芯4，所述的殼體分為上殼1和下殼6，所述的上殼1內設有充電內芯4，所述的充電內芯4上方設有大轉軸3，所述的大轉軸3上設有風扇2；

所述的下殼6內也設有充電內芯4，所述的充電內芯4的下方設有空腔，所述的空腔內設有插頭。

所述的上殼1的下端設有伸縮內桿10，所述的伸縮內桿10與充電內芯4相連，所述的伸縮內桿10表面設有USB插孔8，所述的上殼1下表面中心設有凹槽，所述的凹槽以伸縮內桿10為中心呈圓形分布；

所述的下殼6的上端設有伸縮外桿7，所述的伸縮外桿7的一端與充電內芯4相連，所述的伸縮外桿7的另一端端邊緣設有與凹槽相對應的凸臺，所述的凸臺外邊緣設有彈片，所述的凹槽內壁設有掛扣；

所述的伸縮外桿7內部設有連接彈簧，所述的伸縮內桿10通過連接彈簧與伸縮外桿7相連。

所述的上殼1下表面設有上散熱片9，所述的下殼6上表面上設有下散熱片11，所述的上散熱片9和下散熱片11根據殼體中心呈圓形依次向邊緣分布，所述的上散熱片9與下散熱片11相互錯開，便于嚙合。

所述的大轉軸3上端還設有減震墊，所述的風扇2的數量至少為兩個，所述的風扇2安裝在大轉軸3上并且風扇2直徑從上到下依次增大。

所述的殼體的形狀為球形或者矩形，所述的上殼1與下殼6為相互對稱的半球形或者矩形。

所述的大轉軸3和風扇2與充電內芯44相連，所述的插頭上還設有插頭座5，所述的插頭座5內設有小轉軸。

一種自動散熱的手機充電器的制備方法的工作原理：

在充電時，伸縮內桿10和伸縮外桿7在彈簧的作用下實現開合，將充電線插入USB插孔8，然后將插頭座5拉出與電源相連，實現充電；在接觸電源的同時，大轉軸3帶動風扇2轉動，通過風扇2和散熱片對充電內芯4和殼體進行散熱；

在一種實施方式中，在使用完畢后，將上殼1和下殼6先給壓縮，伸縮外桿7的凸臺進入凹槽內通過掛扣與彈片固定，同時上散熱片9與下散熱片11相互錯開嚙合，完成壓合。

在一種實施方式中，可以將充電線纏繞在伸縮桿上，實現數據線收納。

以上對本發明的實施例進行了詳細說明，但所述內容僅為本發明的較佳實施例，不能被認為用于限定本發明的實施范圍。凡依本發明范圍所作的均等變化與改進等，均應仍歸屬于本專利涵蓋范圍之內。
