本發明涉及電子技術領域，具體而言，涉及一種充電裝置及充電器。

背景技術：

隨著科學技術的發展，充電器在各個領域用途廣泛，特別是在生活領域被廣泛用于手機、相機等等常見電器。充電器是采用電力電子半導體器件，將電壓和頻率固定不變的交流電變換為直流電的一種靜止變流裝置。在以蓄電池為工作電源或備用電源的用電場合，充電器具有廣泛的應用前景。

許多常用的小型電器都能夠通過充電的方式來實現電源的供給，但同時出現了一個新的安全隱患，即現有的充電器形式，能夠在用電器充滿電的情況下做出提示，但此時充電器仍在工作，如果使用者不能夠及時斷掉充電電源，這樣就很容易導致充電器過熱損壞，甚至導致自燃、自爆，這種安全事故已出現過多次，給人們的生命和財產安全帶來了極大的隱患。

因此，如何通過有效的控制來提高充電器的安全性，是目前急需考慮的問題。

技術實現要素：

本發明的目的在于提供一種充電裝置及充電器，其能夠有效提高充電器的安全性。

本發明的實施例是這樣實現的：

第一方面，本發明實施例提供一種充電裝置，應用于充電器，所述充電裝置包括判斷模塊、檢測模塊、斷電模塊、警示模塊、控制模塊，所述控制模塊分別與所述檢測模塊、所述判斷模塊、所述斷電模塊、所述警示模塊耦合，所述判斷模塊與所述檢測模塊耦合，所述判斷模塊分別與所述斷電模塊、所述警示模塊耦合，所述斷電模塊與所述充電器的外部輸入電源耦合；所述檢測模塊用于檢測所述充電器的溫度信號，并輸出一電壓信號；所述判斷模塊用于根據所述電壓信號判斷所述充電器的溫度是否高于預設溫度值，輸出一判斷信號；所述斷電模塊用于根據所述判斷信號是否切斷所述充電器的外部電源。

進一步地，所述斷電模塊包括第一輸入電路、第一與非門電路、第二輸入電路、第二與非門電路，所述第一輸入電路與所述第一與非門電路耦合，所述第一與非門電路與所述第二與非門電路耦合，所述第二輸入電路與所述第二與非門電路耦合。

進一步地，第一輸入電路包括第一端口、第一電阻、第二電阻、第一電容、第二電容、第三電容、第一比較放大器以及三端穩壓器；所述第一端口與所述第一電阻的一端耦合，所述第一電阻的另一端與所述充電器的外部輸入電源耦合，所述第一電阻的一端與所述第一電容的一端耦合，所述第一電容的另一端接地，所述第一比較放大器的正相輸入端與所述第一端口耦合，所述第一比較放大器的反相輸入端與所述第二電阻的一端耦合，所述第二電阻的另一端與所述充電器的外部輸入電源耦合，所述第一比較放大器的反相輸入端分別與所述三端穩壓器的陰極端、所述第二電容的一端耦合，所述三端穩壓器的陽極端、所述第二電容的另一端均接地，所述第一比較放大器的電源正極端與所述第三電容的一端耦合，所述第三電容的另一端接地，所述第一比較放大器的輸出端與所述第一與非門電路耦合。

進一步地，所述第一與非門電路包括第三電阻、第四電阻、第五電阻、第四電容以及第一與非門；所述第三電阻的一端、所述第四電阻的一端、所述第五電阻的一端均與所述第一比較放大器的輸出端耦合，所述第三電阻的的另一端與所述充電器的外部輸入電源耦合，所述第四電阻的另一端設有第一連接端口，所述第五電阻的另一端與所述第一與非門的輸入端耦合，所述第一與非門的供電端分別與所述第四電容的一端、所述充電器的外部輸入電源耦合，所述第四電容的另一端接地，所述第一與非門的控制端設有第二連接端口，所述第一與非門的接地端接地，所述第一與非門的輸出端與所述第二與非門電路耦合。

進一步地，所述第二輸入電路包括第二端口、第六電阻、第七電阻、第八電阻、第九電阻、二極管、第五電容以及三極管；所述第二端口與所述第五電容的一端耦合，所述第五電容的另一端與所述第六電阻的一端耦合，所述第六電阻的另一端與所述三極管的基極耦合，所述三極管的基極還分別與所述第七電阻的一端、所述二極管的陰極耦合，所述第七電阻的另一端與所述二極管的陽極均與所述三極管的發射極耦合并接地，所述三極管的集電極分別與所述第八電阻的一端、所述第九電阻的一端耦合，所述第八電阻的另一端與所述充電器的外部電源耦合，所述第九電阻的另一端與所述第二與非門電路耦合。

進一步地，所述第二與非門電路包括第六電容與第二與非門，所述第九電阻的另一端與所述第二與非門的輸入端耦合，所述第一與非門的輸出端與所述第二與非門的控制端耦合，所述第二與非門的供電端分別與所述第六電容的一端、所述充電器的外部電源輸入端耦合，所述第六電容的另一端接地，所述第二與非門的接地端接地，所述第二與非門的輸出端設有第三連接端口。

進一步地，檢測模塊包括熱電偶、補償電路、放大電路，所述熱電偶與所述補償電路耦合，所述補償電路與所述放大電路耦合，所述放大電路與所述判斷模塊耦合。

進一步地，所述補償電路包括第十電阻、第十一電阻、第十二電阻、第十三電阻、第十四電阻以及電池，所述第十電阻的一端與所述第十一電阻的一端耦合，所述第十電阻的一端與所述第十一電阻的一端的連接點與所述熱電偶的冷端耦合，所述第十電阻的另一端分別與所述電池的正極端、所述第十二電阻的一端耦合，所述電池的負極端與所述第十四電阻的一端耦合，所述第十四電阻的另一端分別與所述第十一電阻的另一端、第十三電阻的一端耦合，所述第十二電阻的另一端與所述第十三電阻的另一端耦合，所述第十二電阻的另一端與所述第十三電阻的另一端的連接點與所述放大電路耦合。

進一步地，所述放大電路包括第一運算放大器、第二運算放大器、第三運算放大器、第十五電阻、第十六電阻、第十七電阻、第十八電阻、第十九電阻、第二十電阻、第二十一電阻，所述第一運算放大器的同相輸入端與所述熱電偶的測量端耦合，所述第一運算放大器的輸出端分別與所述第十五電阻的一端、所述第十六電阻的一端耦合，所述第十五電阻的另一端與所述第十七電阻的一端耦合，所述第十五電阻的另一端與所述第十七電阻的一端的連接點與所述第一運算放大器的反相輸入端耦合，所述第十七電阻的另一端與所述第十八電阻的一端耦合，所述第十七電阻的另一端與所述第十八電阻的一端的連接點與所述第二運算放大器的反相輸入端耦合，所述第十八電阻的另一端與所述第十九電阻的一端耦合，所述第十八電阻的另一端與所述第十九電阻的一端的連接點與所述第二運算放大器的正相輸入端耦合，所述第十九電阻的另一端與所述第二十電阻的一端耦合，所述第二十電阻的另一端接地，所述第十九電阻的另一端與所述第二十電阻的一端的連接點與所述第三運算放大器的正相輸入端耦合，所述第十六電阻的另一端與所述第二十一電阻的一端耦合，第十六電阻的另一端與所述第二十一電阻的一端的連接點與所述第三運算放大器的正相輸入端耦合，所述第二十一電阻的另一端與所述第三運算放大器輸出端耦合。

第二方面，本發明實施例提供一種充電器，所述充電器包括充電接口、用于連接外部電源的插頭以及充電裝置，所述充電接口、所述插頭均與所述充電裝置耦合。

本發明實施例的有益效果是：

本發明實施例提供一種充電裝置及充電器，當充電器的外部電源通過充電器給被充電設備充電時，通過所述檢測模塊來檢測所述充電器的溫度，并將該溫度信號作為一電壓信號輸出至判斷模塊，判斷模塊根據這一電壓信號來判斷充電器的溫度是否高于預設溫度，并輸出一判斷信號至斷電模塊，從而斷電模塊可以根據該判斷信號是否切斷所述充電器的外部電源；例如，當該判斷信號為充電器的溫度高于預設溫度時，斷電模塊用于切斷所述充電器的外部電源；當該判斷信號為充電器的溫度不高于預設溫度時，斷電模塊不用于切斷所述充電器的外部電源；使得充電器可以在溫度過高時，通過斷電模塊自動斷電，從而可以保證充電器在溫度過高時防止被燒壞，大大提高了充電器的安全性。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1為本發明實施例提供的一種充電裝置的結構框圖；

圖2為本發明實施例提供的一種斷電模塊的電路圖；

圖3為本發明實施例提供的一種檢測模塊的電路圖；

圖4為本發明實施例提供的一種充電器的結構框圖。

圖標：200-充電器；210-充電接口；220-插頭；100-充電裝置；110-斷電模塊；112-第一輸入電路；114-第一與非門電路；116-第二輸入電路；118-第二與非門電路；120-檢測模塊；122-補償電路；124-放大電路；130-判斷模塊；140-警示模塊；150-控制模塊。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明實施例的組件可以以各種不同的配置來布置和設計。

因此，以下對在附圖中提供的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

此外，術語“第一”、“第二”、“第三”等僅用于區分描述，而不能理解為指示或暗示相對重要性。

在本發明的描述中，還需要說明的是，除非另有明確的規定和限定，術語“耦合”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

本發明的其他特征和優點將在隨后的說明書闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明實施例而了解。本發明的目的和其他優點可通過在所寫的說明書、權利要求書、以及附圖中所特別指出的結構來實現和獲得。

請參照圖1，圖1為本發明實施例提供的一種充電裝置100的結構框圖，所述充電裝置100包括判斷模塊130、檢測模塊120、斷電模塊110、警示模塊140、控制模塊150，所述控制模塊150分別與所述檢測模塊120、判斷模塊130、斷電模塊110、所述警示模塊140耦合，所述判斷模塊130與所述檢測模塊120耦合，所述判斷模塊130分別與所述斷電模塊110、所述警示模塊140耦合，所述斷電模塊110與所述充電器的外部輸入電源耦合。

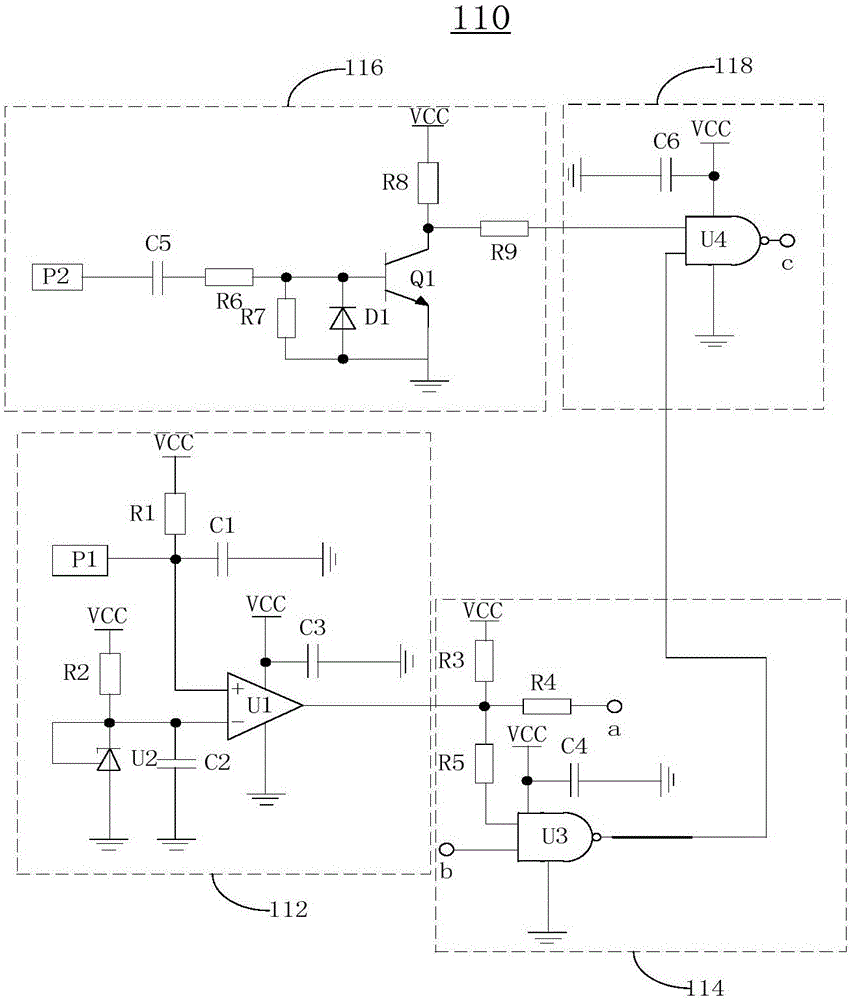

請參照圖2，圖2為本發明實施例提供的一種斷電模塊110的電路圖。所述斷電模塊110包括第一輸入電路112、第一與非門電路114、第二輸入電路116、第二與非門電路118，所述第一輸入電路112與所述第一與非門電路114耦合，所述第一與非門電路114與所述第二與非門電路118耦合，所述第二輸入電路116與所述第二與非門電路118耦合。

第一輸入電路112用于獲取判斷模塊130發送的判斷信號，并將判斷信號放大之后輸出至第一與非門電路114。第一輸入電路112包括第一端口P1、第一電阻R1、第二電阻R2、第一電容C1、第二電容C2、第三電容C3、第一比較放大器U1以及三端穩壓器U2。

第一端口P1能夠接收判斷信號。第一端口P1與第一電阻R1的一端耦合，第一電阻R1的另一端與所述充電器的外部輸入電源耦合。第一電容C1的一端與第一電阻R1的一端耦合，而第一電容C1的另一端接地形成濾波和穩壓。第一比較放大器U1的正向輸入端與第一端口P1耦合以獲取待檢測電信號。第一比較放大器U1的反向輸入端與第二電阻R2的一端耦合，第二電阻R2的另一端與所述充電器的外部輸入電源耦合。第一比較放大器U1的反向輸入端分別與三端穩壓器U2的陰極端和參考電壓端耦合，而三端穩壓器U2的陽極端接地。作為一種實施方式，通過第二電阻R2的分壓，以及通過三端穩壓器U2的穩壓以使第一比較放大器U1的反向輸入端能夠獲取適配的工作電壓。第一比較放大器U1的反向輸入端還與第二電容C2的一端耦合，而第二電容C2的另一端接地形成濾波和穩壓。第一比較放大器U1正向供電電源端與外部電源耦合，而第一比較放大器U1的正向供電電源端還與第三電容C3的一端耦合，第三電容C3的另一端接地形成濾波和穩壓。第一比較放大器U1的反向供電電源端接地，而第一比較放大器U1的輸出端與第一與非門U3電路耦合。通過第一比較放大器U1的耦合方式，便能夠將第一端口P1輸入的待檢測電信號進行比較放大，并將放大后的待檢測電信號輸出。

第一與非門電路114包括第三電阻R3、第四電阻R4、第五電阻R5、第四電容C4以及第一與非門U3。

所述第三電阻R3的一端、所述第四電阻R4的一端、所述第五電阻R5的一端均與所述第一比較放大器U1的輸出端耦合，所述第三電阻R3的的另一端與所述充電器的外部輸入電源耦合，所述第四電阻R4的另一端設有第一連接端口a，所述控制模塊150可獲取該第一連接端口a的判斷信號；該第一端口P1與控制模塊150耦合；所述第五電阻R5的另一端與所述第一與非門U3的輸入端耦合，所述第一與非門U3的供電端分別與所述第四電容C4的一端、所述充電器的外部輸入電源耦合，從而第一與非門U3能夠獲取輸入的待檢測電信號。所述第四電容C4的另一端接地形成濾波和穩壓，所述第一與非門U3的控制端設有第二連接端口b，該第二連接端口b也與所述控制模塊150耦合，第二連接端口b用于獲取所述控制模塊150輸入的控制信號，作為第一與非門U3的控制端的輸入，所述第一與非門U3的接地端接地，所述第一與非門U3的輸出端與所述第二與非門電路118耦合，進而第二非門電路118能夠獲取第一與非門電路114輸出的脈沖信號。

第二輸入電路116用于獲取充電器的外部電源輸入充電器的待檢測電信號，包括第二端口P2、第六電阻R6、第七電阻R7、第八電阻R8、第九電阻R9、二極管D1、第五電容C5以及三極管Q1。

第二端口P2能夠獲取充電器的外部電源輸入充電器的待檢測電信號。所述第二端口P2與所述第五電容C5的一端耦合，所述第五電容C5的另一端與所述第六電阻R6的一端耦合，所述第六電阻R6的另一端與所述三極管Q1的基極耦合，所述三級管的基極還分別與所述第七電阻R7的一端、所述二極管D1的陰極耦合，所述第七電阻R7的另一端與所述二極管D1的陽極均與所述三極管Q1的發射極耦合并接地，以使二極管D1對電路形成嵌位作用。所述三極管Q1的集電極分別與所述第八電阻R8的一端、所述第九電阻R9的一端耦合，所述第八電阻R8的另一端與所述充電器的外部電源耦合，以使第一三極管Q1的能夠獲取工作電源。所述第九電阻R9的另一端與所述第二與非門電路118耦合，從而便能夠將獲取的待檢測電信號輸出到第二與非門電路118。

第二與非門電路118包括第六電容C6與第二與非門U4，所述第九電阻R9的另一端與所述第二與非門U4的輸入端耦合，所述第一與非門U3的輸出端與所述第二與非門U4的控制端耦合，所述第二與非門U4的供電端分別與所述第六電容C6的一端、所述充電器的外部電源輸入端耦合，所述第六電容C6的另一端接地形成濾波和穩壓，所述第二與非門U4的接地端接地，所述第二與非門U4的輸出端設有第三連接端口c，該第三連接端口c用于連接充電器內需要供電的負載電路。作為一種實施方式，初始狀態下，第二與非門U4的控制端為低電平，從而初始狀態下的第二與非門U4輸出高電平。

當第一與非門U3的輸入端的判斷信號為高電平時，則控制模塊150控制第一與非門U3的控制端輸入低電平，那么第一與非門U3的輸出端就為高電平，作為第二與非門U4的控制端的輸入，當第二與非門U4的輸入端輸入的待檢測電信號為高電平時，即充電器的溫度高于預設溫度，則第二與非門U4的輸出端為低電平，從而切斷充電器的外部電源；當第一與非門U3的輸入端的判斷信號為低電平時，則控制模塊150控制第一與非門U3的控制端輸入低電平或高電平，那么第一與非門U3的輸出端就為高電平，作為第二與非門U4的控制端的輸入，當第二與非門U4的輸入端輸入的判斷信號為低電平時，即充電器的溫度小于或等于預設溫度，則第二與非門U4的輸出端為高電平，從而不切斷充電器的外部電源。

請參照圖3，圖3為本發明實施例提供的一種檢測模塊120的電路圖，所述檢測模塊120用于檢測所述充電器的溫度信號，并輸出一電壓信號至判斷模塊130，該檢測模塊120包括熱電偶V1、補償電路122、放大電路124，所述熱電偶V1與所述補償電路122耦合，所述補償電路122與所述放大電路124耦合，所述放大電路124與所述判斷模塊130耦合。

熱電偶V1是一種溫度測量儀表中常用的測溫元件，它可以直接用來測量溫度，并把溫度信號轉換成電動勢信號，通過電氣儀表(二次儀表)轉換成本實施例中被測充電器的溫度。熱電偶V1測溫的基本原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(Seebeck effect)。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表；分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。

在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量儀表，測得熱電動勢后，即可知道本實施例中被測充電器的溫度。

在本實施例中采用熱電偶V1測溫電路構成所述充電裝置100的檢測模塊120，是因為熱電偶V1具有：測溫范圍寬，性能比較穩定；其丈量精度高，可以與被測充電器直接接觸，不受中間介質的影響；熱響應時間快，對溫度變化反響靈活；丈量范圍大，可以從-40～+1600℃均可連續測溫；熱電偶V1性能牢靠，機械強度好；使用壽命長，裝置便當等優點。當然也可采用溫度傳感器等其他測量溫度的器件進行充電器的溫度測量。

熱電偶V1測量溫度時要求其冷端(測量端為熱端，通過引線與測量電路連接的端稱為冷端)的溫度保持不變，其熱電勢大小才與測量溫度呈一定的比例關系。若測量時，冷端的(環境)溫度變化，將嚴重影響測量的準確性。由于冷端溫度變化造成的影響，所以經常在冷端采取一定措施補償，常用的一種補償方式為橋式自動補償電路122，這種補償方法是在靠近熱電偶V1冷端地方置放構成橋式電路的一臂，此臂是有電阻溫度系數較大的金屬組成，一般采用鎳銅，其余三臂都由電阻溫度系數較小的錳銅合金構成。

該補償電路122包括第十電阻R10、第十一電阻R11、第十二電阻R12、第十三電阻R13、第十四電阻R14以及電池BT。所述第十電阻R10的一端與所述第十一電阻R11的一端耦合，所述第十電阻R10的一端與所述第十一電阻R11的一端的連接點與所述熱電偶V1的冷端耦合，所述第十電阻R10的另一端分別與所述電池BT的正極端、所述第十二電阻R12的一端耦合，所述電池BT的負極端與所述第十四電阻R14的一端耦合，所述第十四電阻R14的另一端分別與所述第十一電阻R11的另一端、第十三電阻R13的一端耦合，所述第十二電阻R12的另一端與所述第十三電阻R13的另一端耦合，所述第十二電阻R12的另一端與所述第十三電阻R13的另一端的連接點與所述放大電路124耦合。

其中，第十一電阻R11、第十二電阻R12、第十三電阻R13為不隨溫度變化的電阻，第十電阻R10為溫度變化的電阻，第十四電阻R14為調節電池BT的可調電阻。

熱電偶V1輸出的是毫伏級的電壓，要求為伏安級，所以采用差分放大器來設計放大電路124，它具有很低的輸出阻抗，精度和穩定的增益。

所述放大電路124包括第一運算放大器U5、第二運算放大器U6、第三運算放大器U7、第十五電阻R15、第十六電阻R16、第十七電阻R17、第十八電阻R18、第十九電阻R19、第二十電阻R20、第二十一電阻R21，所述第一運算放大器U5的同相輸入端與所述熱電偶V1的測量端耦合，所述第一運算放大器U5的輸出端分別與所述第十五電阻R15的一端、所述第十六電阻R16的一端耦合，所述第十五電阻R15的另一端與所述第十七電阻R17的一端耦合，所述第十五電阻R15的另一端與所述第十七電阻R17的一端的連接點與所述第一運算放大器U5的反相輸入端耦合，所述第十七電阻R17的另一端與所述第十八電阻R18的一端耦合，所述第十七電阻R17的另一端與所述第十八電阻R18的一端的連接點與所述第二運算放大器U6的反相輸入端耦合，所述第十八電阻R18的另一端與所述第十九電阻R19的一端耦合，所述第十八電阻R18的另一端與所述第十九電阻R19的一端的連接點與所述第二運算放大器U6的正相輸入端耦合，所述第十九電阻R19的另一端與所述第二十電阻R20的一端耦合，所述第二十電阻R20的另一端接地，所述第十九電阻R19的另一端與所述第二十電阻R20的一端的連接點與所述第三運算放大器U7的正相輸入端耦合，所述第十六電阻R16的另一端與所述第二十一電阻R21的一端耦合，第十六電阻R16的另一端與所述第二十一電阻R21的一端的連接點與所述第三運算放大器U7的正相輸入端耦合，所述第二十一電阻R21的另一端與所述第三運算放大器U7輸出端耦合，第三運算放大器U7的輸出端與所述判斷模塊130耦合，即把該檢測模塊120檢測的溫度信號轉換為電壓信號輸出至判斷模塊130。

判斷模塊130用于根據所述檢測模塊120輸出的電壓信號判斷所述充電器的溫度是否高于預設溫度值，輸出一判斷信號。

作為一種實施方式，所述判斷模塊130可以包括主控芯片和一電壓比較電路，所述主控芯片和所述電壓比較電路耦合，預設溫度值可以存儲在主控芯片中。

該電壓比較電路可以為由LM339電壓比較器芯片構成的窗口比較器，LM339集成塊內部裝有四個獨立的電壓比較器，該電壓比較器的特點是：1)失調電壓小，典型值為2mV；2)電源電壓范圍寬，單電源為2-36V，雙電源電壓為±1V-±18V；3)對比較信號源的內阻限制較寬；4)共模范圍很大，為0～(Ucc-1.5V)Vo；5)差動輸入電壓范圍較大，大到可以等于電源電壓；6)輸出端電位可靈活方便地選用。

所述主控芯片用于驅動該電壓比較電路，作為一種實施方式，該主控芯片可以是一種集成電路芯片，具有信號處理能力。可以是數字信號處理芯片(DSP)、專用集成電路(ASIC)、現成可編程門陣列(FPGA)或者其他可編程邏輯器件、分立門或者晶體管邏輯器件、分立硬件組件。

警示模塊140用于根據所述檢測判斷模塊130輸出的判斷信號來判斷是否發出警示信息，用以在充電器溫度過高時，可以向使用者發出提示，從而使用者可以及時切斷電源，保護充電器或被充電設備的安全。作為一種實施方式，該警示模塊140可以是一蜂鳴器，蜂鳴器是一種小型化的電聲器件，按工作原理可以分為壓電式和電磁式兩大類。壓電式蜂鳴器采用雅典陶瓷片制成，當給壓電陶瓷片加以音頻信號時，在逆壓電效應的作用下，陶瓷片將隨音頻信號的頻率發上機械振動，從而發出聲音。電磁式蜂鳴器的內部由磁鐵、線圈和振動膜片等組成，當音頻電流流過線圈時，線圈產生磁場，振動膜片則以音頻信號相同的周期被吸合和釋放，從而產生機械振動，并在共鳴腔的作用下發出聲響。在本實施例中，可根據需要選擇合適的蜂鳴器即可，該蜂鳴器的設計可基于FPGA(Field-Programmable Gate Array)，即現場可編程門陣列或CPLD(Complex Programmable Logic Device)，即復雜可編程邏輯器件進行設計。

控制模塊150能夠用于對整個電路進行控制，作為一種實施方式，控制模塊150可以為51系列單片機，單片機是一種集成電路芯片，是采用超大規模集成電路技術把具有數據處理能力的中央處理器CPU、隨機存儲器RAM、只讀存儲器ROM、多種I/O口和中斷系統、定時器/計數器等功能(可能還包括顯示驅動電路、脈寬調制電路、模擬多路轉換器、A/D轉換器等電路)集成到一塊硅片上構成的一個小而完善的微型計算機系統。尤其是51系列單片機在電子技術領域得以廣泛應用，其具有體積小、可靠性高、控制能力強、優異的性能和價格比等優點。

請參照圖4，圖4為本發明實施例提供的一種充電器200的結構框圖，所述充電器200包括充電接口210、用于連接外部電源的插頭220以及上述的充電裝置100，所述充電接口210、所述插頭220均與所述充電裝置100耦合。

所述充電接口210用于連接被充電設備，作為一種實施方式，所述充電接口210可以為USB接口，所述被充電設備可以是任何可被充電的電子產品，例如，個人電腦(personal computer，PC)、平板電腦、智能手機、可穿戴設備等可被充電設備。

所述插頭220用于連接所述充電器200的外部電源，插頭220可以連接插座從而連接外部電源。

作為一種實施方式，該充電器200內可以設置存儲器，可用于進行數據存儲，該存儲器可以存儲各種軟件程序以及模塊，存儲器可以包括但不限于隨機存取存儲器(Random Access Memory，RAM)，只讀存儲器(Read Only Memory，ROM)，可編程只讀存儲器(Programmable Read-Only Memory，PROM)，可擦除只讀存儲器(Erasable Programmable Read-Only Memory，EPROM)，電可擦除只讀存儲器(Electric Erasable Programmable Read-Only Memory，EEPROM)等；該充電器200還可以設置有語音裝置，存儲器可用于存儲音樂、歌曲等，通過語音裝置可將音樂、歌曲外放，使得該充電器200可以一邊給被充電設備充電，一邊放音樂。

作為一種實施方式，該充電器200上還可以設置顯示裝置，用于觀看視頻或該顯示裝置具有其他顯示功能。

作為一種實施方式，該充電器200還可以設置無線模塊，該充電器200可以通過無線模塊與具有通信功能的電子設備通信，該無線模塊可以為藍牙、wifi等。

充電裝置100及充電器200的工作原理是：當充電器200的外部電源通過充電器200給被充電設備充電時，其充電器200內部的充電裝置100通過控制模塊150控制檢測模塊120檢測充電器200的溫度，并將該溫度信號作為一電壓信號輸出至判斷模塊130，判斷模塊130根據這一電壓信號來判斷充電器200內部的溫度是否高于預設溫度，并輸出一判斷信號至斷電模塊110以及警示模塊140，斷電模塊110中根據其判斷信號來判斷是否切斷充電器200的外部電源，同時警示模塊140也根據該判斷信號判斷是否發出警示；當該判斷信號為充電器200的溫度高于預設溫度時，斷電模塊110用于切斷所述充電器200的外部電源，警示模塊140發出警示信息，當該判斷信號為充電器200的溫度等于或小于預設溫度時，斷電模塊110用于不切斷所述充電器200的外部電源，警示模塊140不發出警示信息，這樣充電器200可以在溫度過高時，通過斷電模塊110自動斷電并發出警示信息供被充電設備使用者知曉，使用者可以手動切斷電源，從而可以保證在充電器200或被充電設備在溫度過高時被燒壞，大大提高了充電器200或被充電設備的安全性。

綜上所述，本發明提供一種充電裝置100及充電器200，當充電器200的外部電源通過充電器200給被充電設備充電時，通過所述檢測模塊120來檢測所述充電器200的溫度，并將該溫度信號作為一電壓信號輸出至判斷模塊130，判斷模塊130根據這一電壓信號來判斷充電器200內部的溫度是否高于預設溫度，并輸出一判斷信號至斷電模塊110，從而斷電模塊110可以根據該判斷信號是否切斷所述充電器200的外部電源；例如，當該判斷信號為充電器200的溫度高于預設溫度時，斷電模塊110用于切斷所述充電器200的外部電源；當該判斷信號為充電器200的溫度不高于預設溫度時，斷電模塊110不用于切斷所述充電器200的外部電源；使得充電器200可以在溫度過高時，通過斷電模塊110自動斷電，從而可以保證充電器200在溫度過高時防止被燒壞，大大提高了充電器200的安全性。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
