本發明涉及配電安全技術領域，特別是涉及一種基于RTU的主動配電網饋線電壓在線控制方法。

背景技術：

主動配電網(Active Distribution Network，ADN)是智能配電網技術發展的高級階段，通過利用先進的測量、通信、電力電子及控制技術對接入大規模分布式電源(Distributed Generation，DG)的配電網實施主動管理，解決電網兼容及應用大規模間歇式可再生能源等問題。

主動配電網中規模化間歇式能源(如風能、太陽能等)的并網會加劇電壓波動或過電壓導致其脫網，不僅嚴重制約主動配電網消納可再生能源發電的能力，而且使配網電壓質量下降，給配電網饋線電壓控制提出了更高要求。

因此，有必要設計一種適應于主動配電網的電壓在線控制系統，及時消除電壓越限現象，確保主動配電網安全、可靠運行，提高配電網對可再生能源的消納能力，促進配電網的低碳化發展。

技術實現要素：

為解決上述問題，本發明提供了一種基于RTU的主動配電網饋線電壓在線控制方法，包括如下步驟：

步驟一：在每一個可控無功源母線處安裝一個RTU，同一條饋線上的RTU沿饋線方向按順序進行編號，將與饋線根節點最近的RTU對應節點作為首節點，最后一個RTU對應節點為末節點；。每個RTU都能與饋線電壓主控器通過通信線路進行雙向通信。

步驟二：各個節點的RTU獲取自身所需數據并傳輸給饋線電壓主控器，其中：

當首節點上游存在負荷時，首節點對應的RTU估算其與上游鄰近負荷節點之間的電壓及與鄰近下游RTU之間的電壓、測量本地數據，計算出周圍節點電壓的最大值和最小值后將計算結果及本地節點電壓傳輸給饋線電壓主控器，否則僅測量本地數據并傳輸給饋線電壓主控器。

末節點對應的RTU估算其與下游鄰近負荷節點之間的電壓及與鄰近上游RTU之間的電壓、測量本地數據，計算出周圍節點電壓的最大值和最小值后將計算結果及本地節點電壓傳輸給饋線電壓主控器。

除首節點及末節點外的其余節點對應RTU估算其與鄰近的上游RTU之間的電壓及與下游RTU之間的電壓、測量本地數據，計算出周圍節點電壓的最大值和最小值后將計算結果及本地節點電壓傳輸給饋線電壓主控器。

步驟三：饋線電壓主控器計算每個節點上可控無功源的整定值，并下達給對應RTU。

進一步的，RTU計算周圍節點電壓的最大值和最小值的方法具體為：

步驟1：假定進行計算的RTU對應節點編號為m,將該RTU表示為RTU_m，鄰近下游RTU(對于末端RTU，為其下游鄰近負荷)所對應節點的節點編號為m+1，鄰近上游RTU(對于首節點的RTU，為其上游鄰近負荷)所對應節點的節點編號為m-1。

步驟2：節點m作為本地節點，對應的RTU_m讀取本地數據，根據本地數據估算節點m與節點m+1之間的電壓V_estm,m+1。

步驟3：根據本地數據估算節點m與節點m-1間的電壓V_estm,m-1。

步驟4：節點m周圍節點電壓的最大值V_maxm＝max(V_m,V_estm,m+1,V_estm,m-1)，和周圍節點電壓的最小值V_minm＝min(V_m,V_estm,m+1,V_estm,m-1)。

進一步的，所述本地測量數據包括本地節點電壓及與其對應可控無功源母線相連的饋線潮流。

進一步的，根據本地節點的本地數據估算兩個節點間電壓的公式為：

V_estm,m+1＝V_n–(P_m,m+1.r_m,m+1/2+Q_m,m+1.x_m,m+1/2)，其中，m代表本地節點編號，V_estm,m+1為估算電壓，V_m為本地節點電壓，P_m,m+1、Q_m,m+1分別代表與本地節點n相連的下游饋線有功功率、無功功率，r_m,m+1、x_m,m+1分別代表本地節點m與節點m+1之間線路電阻、線路電抗。

進一步的，步驟三具體為：

步驟3.1：饋線電壓主控器根據每個節點周圍節點電壓的最大值和最小值計算各個節點需要調整的電壓量。

步驟3.2：得到由各個節點需要調整的電壓量為組成元素的列向量ΔV。

步驟3.3：根據列向量ΔV得到以各個節點的無功源無功功率變化量為元素的列向量△Q_s。

步驟3.4：判斷各個節點的可控無功功率源是為并聯電容器組還是分布式電源，如果是并聯電容器組，則修正電容器組數值，并判斷修正后的電容器組數值范圍，如果小于0，則使其等于0，如果大于最大值，則令其等于最大值。如果可控無功源是分布式電源，則根據對應的無功功率變化量修正分布式電源輸出無功功率的整定值，并判斷修正后的整定值是否在預先設定的范圍內，若少于預定的無功功率最小值，則令其等于無功功率最小值，若大于無功功率最大值，則令其等于無功功率最大值。

步驟3.5：將修正后的整定值作為新的初始整定值。

步驟3.6：新的初始整定值通過RTU傳達給可控無功源。

進一步的，步驟3.1中，各個節點需要調整的電壓量的計算公式為：ΔV_i＝1-(V_max,i+V_min,i)/2，其中，i＝1、2、3......n,n為RTU節點個數，ΔV_i為第i個節點需要調整的電壓量，V_max,i、V_min,i代表第i個節點周圍節點電壓的最大值、最小值。

進一步的，步驟3.3中，列向量計算公式為：其中，△Q_s為以各個節點的無功源無功功率變化量為元素的列向量，△V電壓偏移矩陣，X_V是以X_ij/V_j為元素的n階方陣；電抗矩陣的對角元素X_ii(即i＝j(luò)時)為首端節點與注入功率節點之間的所有支路電抗之和，稱之為自電抗，非對角元素X_ij(i≠j)為首端節點與注入功率節點i及j之間的共有支路的電抗之和，稱之為互電抗，V_j為節點j處的本地電壓。

進一步的，步驟3.4中，電容器組數值修正公式為：st_j＝st_0j+round(ΔQ_j/q)，st_0j、st_j分別為第j個無功源的初始整定值和當前整定值，j＝1,2,…,n，△Q_j為節點j+1對應的可控無功源的無功功率，q表示電容器組的單位無功容量。

進一步的，當首節點上游無負荷時，饋線電壓主控器調節首節點的本地節點電壓。

與已有的技術相比，本發明的有益效果體現在：

1)不需要負荷和RES的預測數據，而是根據系統當前的測量參數及RTU估算的電壓極值，實現電壓的在線控制，減少了通訊數據量，節省了數據存儲空間。

2)由于部分計算是由各個RTU并列執行的，因此向饋線電壓主控器傳輸?shù)臄?shù)據及決策計算時間都會減少，滿足電壓在線控制的要求。

3)傳統的本地電壓控制僅能確保本地電壓在正常運行范圍內，而本發明的控制方法可以使本地電壓及其周圍負荷節點電壓都在正常運行范圍內。

4)計算量小、速度快，滿足電壓在線控制的實時性要求。

附圖說明

圖1為本發明所適用系統的結構示意圖。

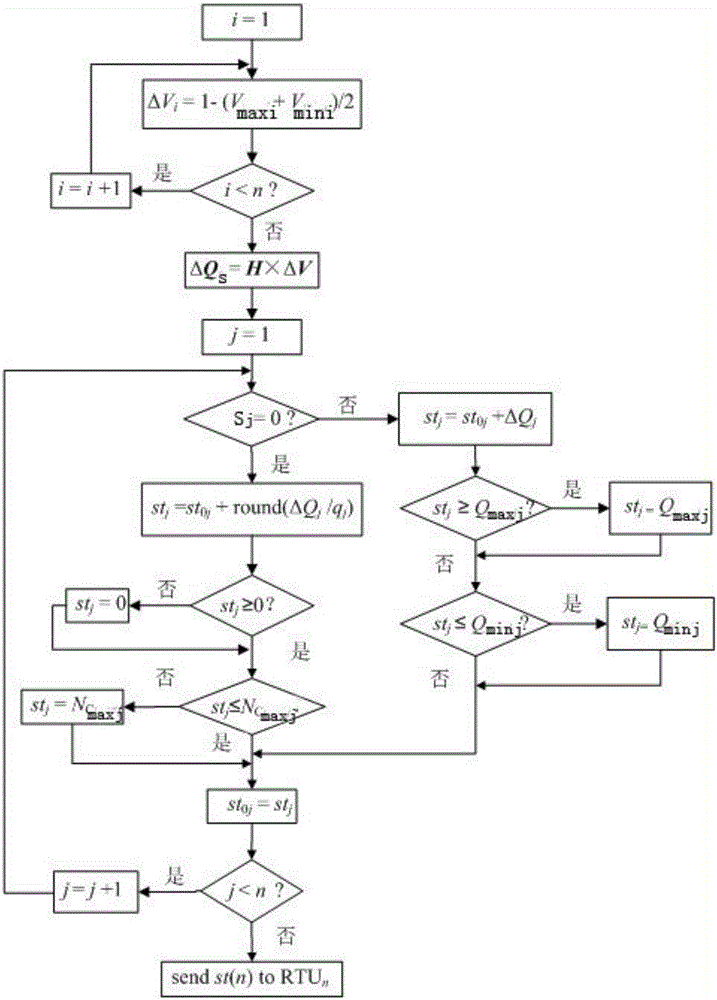

圖2為饋線電壓主控器的工作流程圖。

具體實施方式

本發明的設計構思為：針對現有技術方案存在的主要問題，利用ADN具備較完備的通訊網絡和測量系統這一特點，提出了一種基于RTU的饋線電壓在線控制方法，該方法的主要特點在于：1)不需要可再生能源發電及負荷預測的數據；2)新型RTU除了測量本地數據，還承擔部分簡單計算，減少了饋線電壓主控器的計算量，提高了控制決策效率；3)采用基于回路潮流法的電壓靈敏度計算方法，該方法計算量小，滿足電壓在線控制的實時性要求；4)以本地電壓及其周圍負荷節點電壓的極值為控制對象，保證了整個饋線的節點電壓在正常運行范圍內。

本發明所適用的系統如圖1所示：

包括饋線電壓主控器、沿著饋線順序分布的新型RTU。

各個RTU按照順序進行編號，并行采集母線上對應節點的本地數據并執行相關計算的操作，然后將測量的本地節點電壓和估算的兩個電壓極值一起傳輸給饋線電壓主控器。各個RTU對應一個可控無功源控制器。

饋線電壓主控器根據收到的各個RTU相關數據制定無功功率控制決策及電壓控制決策，并把決策指令通過各RTU下達給相應的可控無功源控制器，如果下達失敗則可控無功源控制器將根據本地測量數據執行本地控制。

本發明所述方法包括如下步驟：

步驟一：在每一個可控無功源母線處安裝一個新型RTU，同一條饋線上的RTU沿饋線方向按順序進行編號，將與饋線根節點最近的RTU對應節點作為首節點，最后一個RTU對應節點為末節點；；每個RTU都能與饋線電壓主控器通過通信線路進行雙向通信。

一般來說，對各RTU進行編號，距首節點最近的編號為1，然后沿回路方向依次遞增。

步驟二：各個節點的RTU獲取自身所需數據并傳輸給饋線電壓主控器，其中：

當首節點上游存在負荷時，首節點對應的RTU估算其與上游鄰近負荷節點之間的電壓及與鄰近下游RTU之間的電壓、測量本地數據，計算出周圍節點電壓的最大值和最小值后將計算結果及本地節點電壓傳輸給饋線電壓主控器，否則僅測量本地數據并傳輸給饋線電壓主控器。

末節點對應的RTU估算其與下游鄰近負荷節點之間的電壓及與鄰近上游RTU之間的電壓、測量本地數據，計算出周圍節點電壓的最大值和最小值后將計算結果及本地節點電壓傳輸給饋線電壓主控器。

除首節點及末節點外的其余節點對應RTU估算其與鄰近的上游RTU之間的電壓及與下游RTU之間的電壓、測量本地數據，計算出周圍節點電壓的最大值和最小值后將計算結果及本地節點電壓傳輸給饋線電壓主控器。

下面以舉例的形式說明RTU計算周圍節點電壓的最大值和最小值的方法，該方法具體可分為如下步驟：

步驟1：假定進行計算的RTU對應節點編號為m,將該RTU表示為RTU_m，鄰近下游RTU(對于末端RTU，為其下游鄰近負荷)所對應節點的節點編號為m+1，鄰近上游RTU(對于首節點的RTU，為其上游鄰近負荷)所對應節點的節點編號為m-1。

步驟2：節點m作為本地節點，對應的RTU_m讀取本地數據，根據本地數據估算節點m與節點m+1之間的電壓V_estm,m+1。

所述本地測量數據包括本地節點電壓及與其對應可控無功源母線相連的饋線潮流。

V_estm,m+1＝V_n–(P_m,m+1.r_m,m+1/2+Q_m,m+1.x_m,m+1/2)

其中，m代表本地節點編號，V_estm,m+1為估算電壓，V_m為本地節點電壓，P_m,m+1、Q_m,m+1分別代表與本地節點n相連的下游饋線有功功率、無功功率，r_m,m+1、x_m,m+1分別代表本地節點m與節點m+1之間線路電阻、線路電抗。

步驟3：按照步驟2，根據本地數據估算節點m與節點m-1間的電壓V_estm,m-1。

步驟4：節點m周圍的最大節點的最大電壓V_maxm＝max(V_m,V_estm,m+1,V_estm,m-1)，和最小電壓V_minm＝min(V_m,V_estm,m+1,V_estm,m-1)。

步驟三：饋線電壓主控器計算每個節點上可控無功源的整定值，并下達給對應RTU。

當首節點上游無負荷時，饋線電壓主控器調節首節點的本地節點電壓。

如圖2所示，本步驟可細分為如下步驟(圖中ΔV_i為第i個節點需要調整的電壓量；n為可控無功源的總個數；s_j為第j個無功源類型標識符，取0或1，等于0表示為并聯電容器組，否則為DG；st_0j、st_j分別為第j個無功源的初始整定值和當前整定值；q、N_Cmax分別為電容器組的單位無功容量和最大組數；Q_max、Q_min分別為DG可提供的最大、最小無功功率)。

步驟3.1：饋線電壓主控器根據每個節點周圍節點電壓的最大值和最小值計算各個節點需要調整的電壓量。

各個節點需要調整的電壓量的計算公式為：ΔV_i＝1-(V_max,i+V_min,i)/2，其中，i＝1、2、3......n,n為節點個數，ΔV_i為第i個節點需要調整的電壓量，V_max,i、V_min,i代表第i個節點周圍節點電壓的最大值、最小值。

步驟3.2：得到由各個節點需要調整的電壓量為組成元素的列向量ΔV。

步驟3.3：根據列向量ΔV得到以各個節點的無功源無功功率變化量為元素的列向量△Q_s。

列向量計算公式為：

其中，△Q_s為以各個節點的無功源無功功率變化量為元素的列向量，△V電壓偏移矩陣，X_V是以X_ij/V_j為元素的n階方陣；電抗矩陣的對角元素X_ii(即i＝j(luò)時)為首端節點與注入功率節點之間的所有支路電抗之和，稱之為自電抗，非對角元素X_ij(i≠j)為首端節點與注入功率節點i及j之間的共有支路的電抗之和，稱之為互電抗，V_j為節點j處的本地電壓。

步驟3.4：判斷各個節點的可控無功功率源是為并聯電容器組還是分布式電源，如果是并聯電容器組，則修正電容器組數值，并判斷修正后的電容器組數值范圍，如果小于0，則使其等于0，如果大于最大值，則令其等于最大值；如果可控無功源是分布式電源，則根據對應的無功功率變化量修正分布式電源輸出無功功率的整定值，并判斷修正后的整定值是否在預先設定的范圍內，若少于預定的無功功率最小值，則令其等于無功功率最小值，若大于無功功率最大值，則令其等于無功功率最大值；

電容器組數值修正公式為：st_j＝st_0j+round(ΔQ_j/q)，st_0j、st_j分別為第j個無功源的初始整定值和當前整定值，j＝1,2,…,n，△Q_j為節點j+1對應的可控無功源的無功功率，q表示電容器組的單位無功容量。

步驟3.5：將修正后的整定值作為新的初始整定值。

賦值公式為st_0j＝st_j

步驟3.6：新的初始整定值通過RTU傳達給對應的可控無功源控制器。
