本發明涉及一種電子產品領域，特別是一種多功能充電寶。

背景技術：

充電寶是指可以直接給移動設備充電且自身具有儲電單元的裝置，其定義就是方便攜帶的大容量隨身電源，可以隨時隨地給手機、筆記本電腦等數碼設備充電。但是，目前的充電寶功能單一，而且充電線和充電寶通常是分離的，存放時比較散亂，有時容易丟失或忘記攜帶，這就給帶來了很多麻煩。

技術實現要素：

針對以上技術的不足，本發明的目的就是提供一種多功能充電寶。

本發明的目的是通過這樣的技術方案實現的，它包括充電寶主體、電子表和充電線收納盒；所述充電寶主體的側面設有給充電寶本身充電的充電端口，充電寶主體的上端面設有給筆記本電腦供電的第一供電端口，充電寶主體的下端面設有給手機供電的第二供電端口，所述電子表安裝在充電寶主體的側面上，電子表的上表面與充電寶主體的側面保持平齊，兩個所述充電線收納盒分別安裝在充電寶主體的上端面和下端面，電子表與充電寶主體的儲能單元電連接；

所述充電寶主體的上端面安裝一個軸承，軸承的上端面與充電寶主體的上端面保持平齊，一根旋轉軸豎直的安裝在軸承上，所述盒體的一個內表面上安裝一個軸承，旋轉軸的上端安裝在盒體內的軸承上，旋轉軸的上端面與盒體的上端面保持平齊，旋轉軸的上端面安裝一個隱藏式拉環，與第一供電口電連接的筆記本電腦充電線纏繞在充電寶主體上端面的旋轉軸上；所述充電寶主體的下端面安裝一個軸承，軸承的下端面與充電寶主體的下端面保持平齊，一根旋轉軸豎直的安裝在軸承上，所述盒體的一個內表面上安裝一個軸承，旋轉軸的下端安裝在盒體內的軸承上，旋轉軸的下端面與盒體的下端面保持平齊，旋轉軸的下端面安裝一個隱藏式拉環，與第二供電口電連接的手機充電線纏繞在充電寶主體上端面的旋轉軸上。

進一步地，所述充電寶主體的側面設有內存卡卡槽、控制界面、耳機插口和揚聲器；所述控制界面上有觸摸顯示屏、開關，內存卡卡槽與充電寶的儲能單元電連接，內存卡卡槽與控制界面數據交互。

進一步地，所述旋轉軸均為伸縮桿。

進一步地，兩個所述盒體分別可拆卸的安裝在充電寶主體的上端面和下端面上，兩個盒體的下端設有電線出孔。

進一步地，所述充電寶主體上設有電量顯示器，電量顯示器上設有低電量指示燈，電量顯示器與儲能單元電連接。

進一步地，所述電量顯示器上設有觸摸開關，電量顯示器通過觸摸開關與儲能單元電連接。

進一步地，所述充電寶主體的筆記本電腦充電線和手機充電線上均設有兩種不同型號的充電插頭，第一筆記本電腦充電插頭固定在筆記本電腦充電線上，第二筆記本電腦充電插頭的尾部設有與第一筆記本電腦充電插頭對應的插孔，第二筆記本電腦充電插頭通過彈性繩固定在筆記本電腦充電線的外殼上，第一手機充電插頭固定在手機充電線上，第二手機充電插頭的尾部設有與第一手機充電插頭對應的插孔，第二手機充電插頭通過彈性繩固定在手機充電線的外殼上。

進一步地，兩個所述盒體上的電線出孔的一側設有插口卡槽。

由于采用了上述技術方案，本發明具有如下的優點：本發明提供的多功能充電寶，包括充電寶主體、電子表、充電線收納盒和音樂播放裝置；本發明可以將充電線和充電寶存放在一起，可以避免丟失或忘帶充電線帶來的煩惱和不必要的損失，充電線上設有多種型號的插頭，可以在不更換充電線的情況下實現對多種型號手機和筆記本電腦的供電，同時該充電寶具有由充電寶供電的音樂播放裝置，可以緩解旅途的勞累。

本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。本發明的目標和其他優點可以通過下面的說明書和權利要求書來實現和獲得。

附圖說明

本發明的附圖說明如下。

圖1為本發明的正視圖。

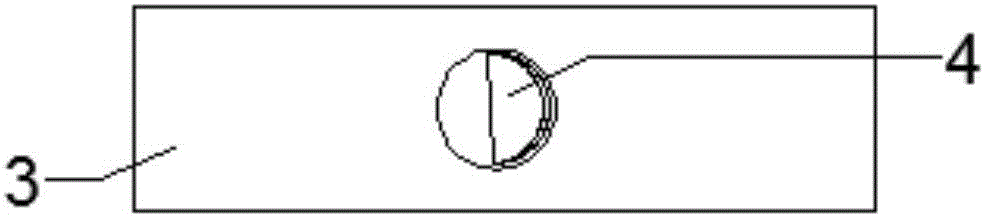

圖2為本發明的俯視圖。

圖3為本發明的左視圖。

圖4為本發明的右視圖。

圖中：1.充電寶本體；2.電子表；3.盒體；4.隱藏式拉環；5.筆記本電腦充電線；51.第一筆記本電腦充電插頭；52.第二筆記本電腦充電插頭；6.手機充電線；61.第一手機充電插頭；62.第二手機充電插頭；7.充電端口；8.彈性繩；9.內存卡卡槽；10.觸摸顯示屏；11.揚聲器；12.電量顯示器；13.低電量指示燈；14.觸摸開關；15.旋轉軸；16.電線出孔；17.開關；18.耳機插口；19.插頭卡槽。

具體實施方式

下面結合附圖和實施例對本發明作進一步說明。

如圖1-4所示，一種多功能充電寶，包括充電寶主體1、有鬧鐘功能的電子表2和充電線收納盒；所述充電寶主體1的側面設有給充電寶本身充電的充電端口7，充電寶主體1的上端面設有給筆記本電腦供電的第一供電端口(未圖示)，充電寶主體1的下端面設有給手機供電的第二供電端口(未圖示)，所述電子表2安裝在充電寶主體1的側面上，電子表2的上表面與充電寶主體1的側面保持平齊，兩個所述充電線收納盒分別安裝在充電寶主體1的上端面和下端面，電子表2與充電寶主體的儲能單元電連接；

所述充電線收納盒包括旋轉軸15、軸承(未圖示)和盒體3；所述充電寶主體1的上端面安裝一個軸承，軸承的上端面與充電寶主體1的上端面保持平齊，一根旋轉軸15豎直的安裝在軸承上，所述盒體3的一個內表面上安裝一個軸承，旋轉軸15的上端安裝在盒體內的軸承上，旋轉軸15的上端面與盒體3的上端面保持平齊，旋轉軸15的上端面安裝一個隱藏式拉環4，與第一供電口電連接的筆記本電腦充電線5纏繞在充電寶主體1上端面的旋轉軸15上；所述充電寶主體1的下端面安裝一個軸承，軸承的下端面與充電寶主體1的下端面保持平齊，一根旋轉軸15豎直的安裝在軸承上，所述盒體3的一個內表面上安裝一個軸承，旋轉軸15的下端安裝在盒體內的軸承上，旋轉軸15的下端面與盒體3的下端面保持平齊，旋轉軸15的下端面安裝一個隱藏式拉環4，與第二供電口電連接的手機充電線6纏繞在充電寶主體1上端面的旋轉軸15上，拉住隱藏式拉環4可以實現旋轉軸15的旋轉，從而將充電線纏繞在旋轉軸15上，經充電線收納到盒體3內。

所述充電寶主體1的側面設有內存卡卡槽9、控制界面、耳機插口18和揚聲器11；所述控制界面上有觸摸顯示屏10、控制觸摸顯屏10通斷電的開關17，內存卡卡槽9與充電寶的儲能單元電連接，內存卡卡槽9與控制界面數據交互，觸摸顯示屏10能夠顯示歌曲的信息，通過觸摸顯示屏10可以實現歌曲的選擇、快進、后退和音量的調節。

所述旋轉軸15均為伸縮桿。

兩個所述盒體3分別可拆卸的安裝在充電寶主體1的上端面和下端面上，兩個盒體3上設有電線出孔16，方便對換掉的充電線就行更換。

所述充電寶主體1上設有顯示儲能單元的剩余電量的電量顯示器12，電量顯示器12顯示電量的方式是圖示或數字顯示，電量顯示器12上設有低電量指示燈13，當電量低于某一數值時低電量指示燈13就會開啟，電量顯示器13與儲能單元電連接。

所述電量顯示器13上設有觸摸開關14，電量顯示器13通過觸摸開關14與儲能單元電連接。

所述充電寶主體1的筆記本電腦充電線5和手機充電線6上均設有兩種不同型號的充電插頭，第一筆記本電腦充電插頭51固定在筆記本電腦充電線5上，第二筆記本電腦充電插頭52的尾部設有與第一筆記本電腦充電插頭51對應的插孔，第二筆記本電腦充電插頭52通過彈性繩8固定在筆記本電腦充電線5的外殼上，第一手機充電插頭61固定在手機充電線6上，第二手機充電插頭62的尾部設有與第一手機充電插頭61對應的插孔，第二手機充電插頭62通過彈性繩8固定在手機充電線6的外殼上，多種插頭可以在不更換充電線的情況下實現多種手機和電腦的供電，而且多種插頭均固定在充電線上，不易丟失，使用起來更方便。

兩個所述盒體3上的電線出孔16的一側設有插口卡槽19，不使用的情況下將兩個一根充電線上的兩個插頭連接在一起卡進插口卡槽19內，可以避免外界碰撞對插頭的損壞。

本發明提供了一種多功能充電寶，包括充電寶主體、電子表、充電線收納盒和音樂播放裝置；本發明可以將充電線和充電寶存放在一起，可以避免丟失或忘帶充電線帶來的煩惱和不必要的損失，充電線上設有多種型號的插頭，可以在不更換充電線的情況下實現對多種型號手機和筆記本電腦的供電，同時該充電寶具有由充電寶供電的音樂播放裝置，可以緩解旅途的勞累。

最后說明的是，以上實施例僅用以說明本發明的技術方案而非限制，盡管參照較佳實施例對本發明進行了詳細說明，本領域的普通技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本技術方案的宗旨和范圍，其均應涵蓋在本發明的權利要求范圍當中。
