本實用新型屬于充電寶結構和控制設計技術領域，具體涉及一種使用便捷、人性化的多功能新型充電寶。

背景技術：

隨著電器行業的發展，各種各樣的電器設備出現滿足使用者使用，但是在旅游、出差、郊游等過程中，往往電源使用非常的不方便，為了滿足需要不同的廠商生產出各式各樣的充電寶以滿足使用，但是在現有技術中的充電寶中還是存在一定的缺陷值得改進：

1、現有技術中一部分充電寶雖然功能強大，但是由于結構控制設置復雜，導致制造成本嚴重增大，給使用者帶來較大的經濟壓力，大大降低了充電寶的實用性；

2、現有技術中，充電寶沒有設置輸入反饋斷電裝置，充電寶電量充滿之后還處于通電狀態，容易造成充電寶壽命降低，嚴重者損壞充電寶；

3、充電寶在輸出過程中，沒有定時和反饋斷電裝置，設計不人性化，給使用者的使用設備帶來危害，并且造成充電寶電量的損耗。

技術實現要素：

本實用新型的目的在于提供一種結構簡單，成本低，控制使用更加人性化，多種功能的輸出更大程度的滿足使用者的不同用途，并可以保證使用過程中及時處于斷電狀態，保證使用過程更加安全的多功能新型充電寶。

本實用新型技術方案的一種多功能新型充電寶，包括充電寶本體，所述充電寶本體的上端部設置有電源輸入，所述充電寶本體的下端部設置有至少一個輸出一和至少一個輸出二，所述充電寶本體內部設置有蓄電池，所述充電寶本體內部設置有電量檢測器，所述電量檢測器連接蓄電池輸入端，所述電量檢測器另一端連接斷電器一，所述斷電器一另一端連接電源輸入，所述電量檢測器通過反饋控制連接斷電器一，所述蓄電池輸出端連接斷電器二，所述斷電器二另一端連接定時器，所述定時器分別連接輸出一和輸出二，所述定時器與輸出一、輸出二之間分別通過設置的電壓鍵一、電壓鍵二控制連接，所述定時器連接設置在充電寶本體外表面的定時鍵，所述定時鍵控制連接設置在充電寶本體上側的定時指示燈，所述充電寶本體上側還設置有電源鍵、電壓鍵一、電壓鍵二，所述電壓鍵一控制連接電壓指示燈一，所述電壓鍵二控制連接電壓指示燈二，所述電量檢測器連接設置在充電寶本體表面的電量指示燈。

本實用新型優選的，所述定時指示燈設置有至少7個，所述定時指示燈分別顯示不同的定時時長。

本實用新型優選的，所述充電寶本體的上端部設置有手電筒燈，所述充電寶本體靠近上端部位置側部設置有手電筒開關。

本實用新型優選的，所述充電寶本體的下端部并列設置兩個輸出一和兩個輸出二。

本實用新型優選的，所述輸出一和輸出二控制輸出不同的電流。

本實用新型技術方案的一種多功能新型充電寶，所述定時鍵和定時指示燈可以控制蓄電池的輸出定時，并人性化的選擇不同的時間長短，滿足使用者定時使用，降低蓄電池能量的損耗，保護了充電設備的使用安全，所述電壓鍵一和電壓鍵二分別控制電壓指示燈一和電壓指示燈二，并反應輸出一和輸出二的電壓大小，通過電壓指示燈一和電壓指示燈二顯示不同的電壓，方便使用者不同電壓輸出，并且輸出一和輸出二之間的電流大小不同，滿足不同電流設備的使用，所述斷電器一和斷電器二分別通過電量檢測器、定時器反饋控制，保證及時的將蓄電池和用電設備均處于斷電狀態，保護設備和充電寶本體，提高使用者的安全性。

本實用新型技術有益效果：

本實用新型技術方案的一種多功能新型充電寶，定時器和定時鍵，滿足使用者不同定時長短的輸出，使用更加人性化，并且保證了用電設備的使用安全；電壓鍵一、電壓鍵二、電壓指示燈一和電壓指示燈二，可以方便的控制輸出一和輸出二電壓的輸出，并方便使用人員觀察所處電壓大小，使用更加方便；斷路器一和斷路器二方便的將充電寶和用電設備處于斷電狀態，進一步保證使用的安全。

附圖說明

圖1為本實用新型一種多功能新型充電寶主視圖；

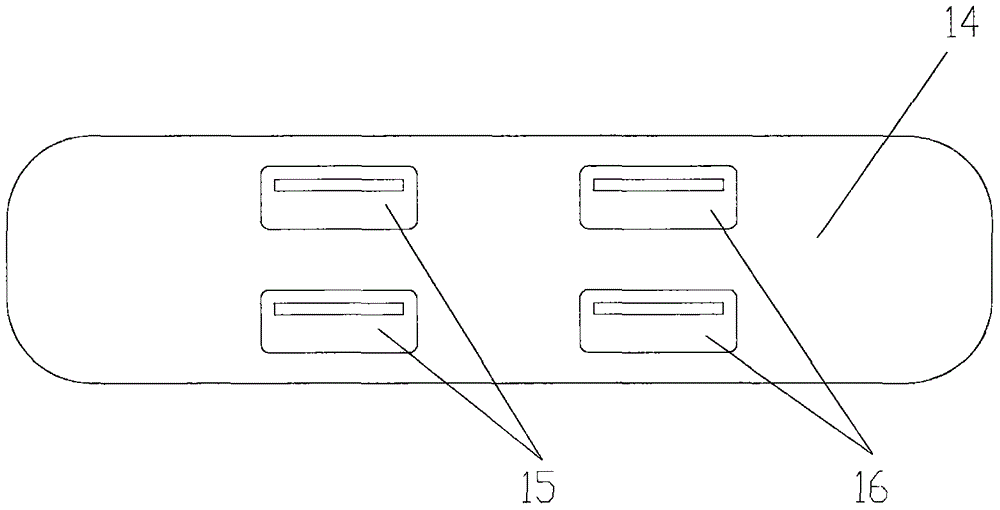

圖2為本實用新型一種多功能新型充電寶仰視圖；

圖3為本實用新型一種多功能新型充電寶俯視圖；

圖4為本實用新型一種多功能新型充電寶電源輸入控制流程圖；

圖5為本實用新型一種多功能新型充電寶電源輸出控制流程圖；

其中，1、充電寶本體，2、定時鍵，3、定時指示燈，4、電源鍵，5、電量指示燈，6、電壓鍵一，7、電壓指示燈一，8、電壓鍵二，9、電壓指示燈二，10、手電筒開關，11、手電筒燈，12、電源輸入，13、上端部，14、下端部，15、輸出一，16、輸出二，20、蓄電池，21、電量檢測器，22、定時器，23、斷電器一，24、斷電器二。

具體實施方式

為便于本領域技術人員理解本實用新型技術方案，現結合說明書附圖對本實用新型技術方案做進一步的說明。

如圖1、圖2、圖3、圖4和圖5所示，一種多功能新型充電寶，包括充電寶本體1，所述充電寶本體1的上端部13設置有電源輸入12，所述充電寶本體1的下端部14設置有至少一個輸出一15和至少一個輸出二16，所述充電寶本體1內部設置有蓄電池20，所述充電寶本體1內部設置有電量檢測器21，所述電量檢測器21連接蓄電池20輸入端，所述電量檢測器21另一端連接斷電器一23，所述斷電器一23另一端連接電源輸入12，所述電量檢測器21通過反饋控制連接斷電器一23，所述蓄電池20輸出端連接斷電器二24，所述斷電器二24另一端連接定時器22，所述定時器22分別連接輸出一15和輸出二16，所述定時器22與輸出一15、輸出二16之間分別通過設置的電壓鍵一6、電壓鍵二8控制連接，所述定時器22連接設置在充電寶本體1外表面的定時鍵2，所述定時鍵2控制連接設置在充電寶本體1上側的定時指示燈3，所述充電寶本體1上側還設置有電源鍵4、電壓鍵一6、電壓鍵二8，所述電壓鍵一6控制連接電壓指示燈一7，所述電壓鍵二8控制連接電壓指示燈二9，所述電量檢測器21連接設置在充電寶本體1表面的電量指示燈5。

所述定時指示燈3設置有至少7個，所述定時指示燈3分別顯示不同的定時時長；所述充電寶本體1的上端部13設置有手電筒燈11，所述充電寶本體1靠近上端部13位置側部設置有手電筒開關10；所述充電寶本體1的下端部14并列設置兩個輸出一15和兩個輸出二16；所述輸出一15和輸出二16控制輸出不同的電流。

本實用新型技術方案的多功能新型充電寶，在使用充電過程中，如圖4所示，電源輸入12連接外界電源，電量流經斷電器一23、電量檢測器21，在蓄電池20中儲能，電量檢測器21檢測蓄電池20儲能狀態，當蓄電池20電量儲備完畢之后，電量檢測器21反饋信息控制斷電器一23斷電，保證了蓄電池20充滿電之后處于斷電狀態，延長蓄電池20的使用壽命；在充電寶電量輸出過程中，如圖5所示，蓄電池20輸出端輸出電量，流經斷電器二24、定時器22，通過電壓鍵一6和電壓鍵二8控制從輸出一15和輸出二16輸出，電壓鍵一6控制輸出一15的電壓，并在電壓指示燈一7顯示不同的電壓，優選的選擇三種電壓模式，設置三個電壓指示燈一7，控制輸出二16的電壓，并在電壓指示燈二9上顯示不同的電壓，優選的選擇三種電壓模式，并設置三個電壓指示燈二9；如圖1所示，充電寶本體1上表面設置的電量指示燈5通過電量檢測器21時刻反應蓄電池20電量狀態，定時鍵2控制定時器22的工作狀態，定時器22控制定時指示燈3的開啟，優選的，定時指示燈3為20min、40min、60min、90min、120min、150min和常開燈，通過每次按下定時鍵2，各種定時指示燈3之間相互切換；如圖1、圖2、圖3所示，使用人員可以通過手電筒開關10控制手電筒燈11的開啟與關閉，方便使用人員照明使用。

本實用新型技術方案在上面結合附圖對實用新型進行了示例性描述，顯然本實用新型具體實現并不受上述方式的限制，只要采用了本實用新型的方法構思和技術方案進行的各種非實質性改進，或未經改進將實用新型的構思和技術方案直接應用于其它場合的，均在本實用新型的保護范圍之內。
