本發明涉及發光顯示裝置領域，具體而言，涉及一種可充電多功能發光牌。

背景技術：

目前現有的桌面標識牌，發光標識牌都是固定一個角度，不可調節，限制了發光標識牌在其它場合的使用要求。普通的臨時標識牌，由于本身沒有發光源，在較黑暗的室外環境下使用，就會看不清晰標識牌的內容。如果在突然停電的情況下，又沒有應急電源發光的安全標識指示牌就會模糊不清，這樣就會帶來一定的安全隱患。

技術實現要素：

本發明旨在至少在一定程度上解決相關技術中的上述技術問題之一。為此，本發明提出結構簡單的、使用方便的多功能雙面發光牌。

為實現上述目的，本發明的技術方案如下：

一種可充電多功能發光牌，包括發光牌主體，以及底座，發光牌主體由內到外包括背光源模組、紙板、透明保護板、主體外殼，紙板包括分別置于背光源模組兩側的第一紙板和第二紙板，透明保護板覆蓋于第一紙板和第二紙板上；底座包括底座上殼和底座下殼，底座下殼設置有球型腔，球型腔內套接有球頭螺絲，球頭螺絲與發光牌主體連接，球頭螺絲上套接有用于固定發光牌主體角度的定角螺母。

根據上述技術方案進行進一步的改進，發光牌主體設置為方形，發光牌主體的底面設置有與球頭螺絲相配合的第一螺帽。

根據上述技術方案進行進一步的改進，發光牌主體的與底面相鄰的側面設置有與球頭螺絲相配合的第二螺帽。

根據上述技術方案進行進一步的改進，發光牌主體的上部設置有用于插入紙板的缺口，缺口上設置有閉合缺口的紙板擋板。

根據上述技術方案進行進一步的改進，發光牌主體的下部設置有對接線端子母座，所述底座的上部設置有與對接線端子母座相配合的對接線端子公座，底座內部設置有電源，電源通過對接線端子公座和對接線端子母座與背光源模組相連接。

根據上述技術方案進行進一步的改進，電源設置為鋰電池。

根據上述技術方案進行進一步的改進，電源連接有電源接口，電源接口外設于底座上。

根據上述技術方案進行進一步的改進，底座內部設置有主控制電路。

根據上述技術方案進行進一步的改進，底座內部設置有觸摸感應開關，觸摸感應開關與主控制電路相連接。

根據上述技術方案進行進一步的改進，底座上設置有紅外線接收器，底座內部設置有紅外線遙控控制電路，紅外線接收器與紅外線遙控控制電路相連接。

本發明的有益效果是：本發明通過在背光源模組的兩側分別設置有紙板和透明保護板，可使雙面均顯示不同的標識圖案，同時發光牌主體與底座之間通過球頭螺絲連接固定，可根據需要調整發光牌主體的角度，適用多種場合，應用范圍廣，具有廣泛的適用性，其次本發明內置可充電的電源和紅外線遙控裝置，使用方便，操作簡單。

附圖說明

以下結合附圖和實例作進一步說明。

圖1是本發明的結構示意圖。

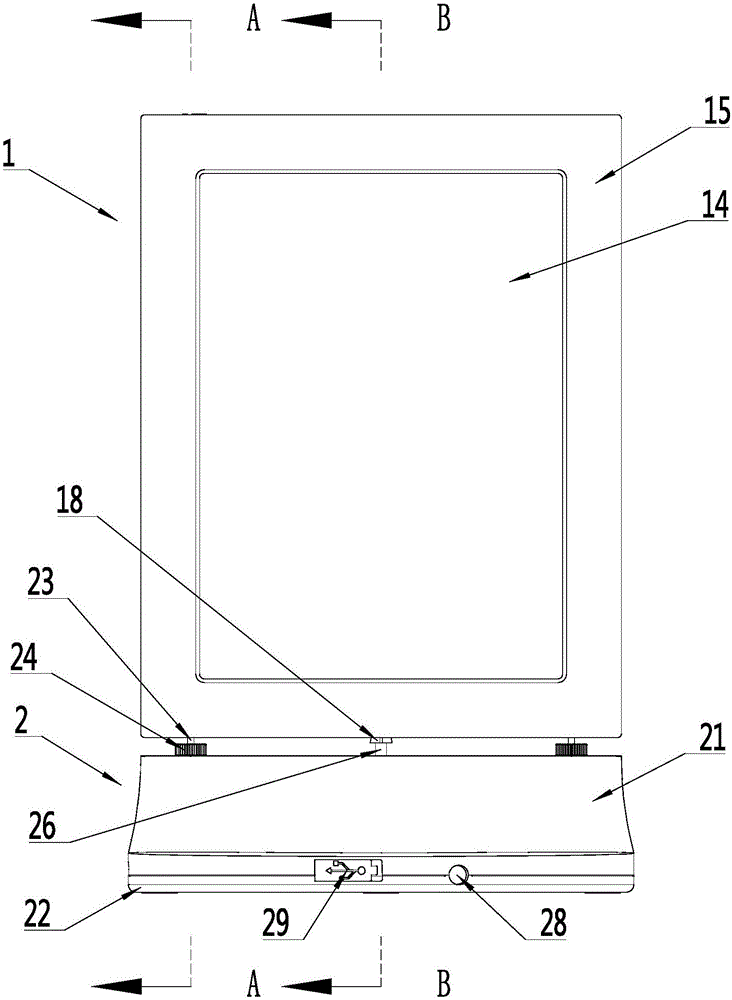

圖2是本發明的正面示意圖。

圖3是本發明的A-A剖面結構示意圖。

圖4是本發明的B-B剖面結構示意圖。

具體實施方式

下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本發明，而不能理解為對本發明的限制。

參照圖1至圖4，一種可充電多功能發光牌，包括發光牌主體1，以及底座2，發光牌主體1由內到外包括背光源模組11、紙板、透明保護板14、主體外殼15，紙板包括分別置于背光源模組11兩側的第一紙板12和第二紙板13，透明保護板14覆蓋于第一紙板12和第二紙板13上；底座2包括底座上殼21和底座下殼22，底座下殼22設置有球型腔，球型腔內套接有球頭螺絲23，球頭螺絲23與發光牌主體1連接，球頭螺絲23上套接有用于固定發光牌主體1角度的定角螺母24。調整發光牌主體1的傾斜角度時，松開定角螺母24，此時球頭螺絲23可在球型腔內活動，選定合適的角度后在擰緊定角螺母24，鎖緊發光牌的傾斜角度。

參照圖1和圖3，發光牌主體1設置為方形，發光牌主體1的底面設置有與球頭螺絲23相配合的第一螺帽25。發光牌主體1的與底面相鄰的側面設置有與球頭螺絲23相配合的第二螺帽16。相鄰的底面和側面均設置有螺帽，發光牌主體1可根據需求選擇豎放或橫放。

參照圖1，發光牌主體1的上部設置有用于插入紙板的缺口，缺口上設置有閉合缺口的紙板擋板17，取出紙板擋板17露出缺口即可更換紙板，方便使用。

參照圖2，發光牌主體1的下部設置有對接線端子母座18，底座2的上部設置有與對接線端子母座18相配合的對接線端子公座26，底座2內部設置有電源，電源設置為鋰電池，電源通過對接線端子公座26和對接線端子母座18與背光源模組11相連接。

參照圖1和圖2，電源連接有電源接口29，電源接口29外設于底座2上，電源接口29設置為USB接口，在使用市電的同時對內置的鋰電池進行充電，市電斷電的情況下，鋰電池進行供電，保證發光牌的正常工作。

參照圖3和圖4，底座2內部設置有主控制電路。

底座2內部設置有觸摸感應開關27，觸摸感應開關27與主控制電路相連接。當人手觸摸到底座2的感應部位時，觸摸感應開關27即可控制發光牌的亮滅。

底座2上設置有紅外線接收器28，底座2內部設置有紅外線遙控控制電路，紅外線接收器28與紅外線遙控控制電路相連接。發光牌還可以用紅外線遙控控制亮滅。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本發明中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

在本發明中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。此外，本領域的技術人員可以將本說明書中描述的不同實施例或示例進行接合和組合。

盡管上面已經示出和描述了本發明的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本發明的限制，本領域的普通技術人員在本發明的范圍內可以對上述實施例進行變化、修改、替換和變型。
