本發明涉及一種特種電源，特別涉及一種基于脈沖均勻調制功率控制的介質阻擋放電型臭氧發生器供電電源。

背景技術：

臭氧是氧氣的同素異形體，在常溫下，它是一種有特殊臭味的淡藍色氣體。臭氧的強氧化性使其在水處理、食品加工、農業防治病蟲以及醫療衛生等領域均有廣泛的應用。目前人工制備臭氧的方法按制備原理不同可分為：氣體放電法、光化學法和電化學法。其中氣體放電法中的介質阻擋放電法(Dielectric Barrier Discharge，DBD)是工業上制備臭氧最為可行和有效的方法。介質阻擋放電型臭氧發生器一個工作周期中可以分為未放電狀態和放電狀態，在未放電狀態下負載可以等效為氣隙電容C_g和介質電容C_d的串聯；放電狀態下氣隙電容C_g可以等效為一個電壓方向與輸入方向相反的電壓源，而且氣隙電容擊穿電壓基本維持不變，這個電壓被稱為放電維持電壓U_Z。

升高臭氧發生器負載電壓頻率能夠增大負載功率消耗，因此目前現有的介質阻擋放電型臭氧發生器逆變電源多工作在中高頻狀態下。中高頻狀態下逆變電路的功率開關器件的開關損耗不可忽略，減少開關損耗或?qū)崿F(xiàn)開關管的軟開關是提高臭氧發生器工作效率的重要研究方向。為了實現逆變器的軟開關，文獻(路智斌.感應加熱電源PDM調功方法研究[D].11-16)介紹了傳統的脈沖密度調制(Pulse Density Modulation，PDM)功率控制方法，傳統PDM控制在一定周期T內共有M個功率輸出單位，其中N個功率輸出單位里逆變器向負載輸出功率，另外M-N個功率輸出單位里逆變電路不工作，負載電流自然衰減。因此通過控制輸出的脈沖密度D(D＝N/M)，即可調節臭氧發生器的輸出功率。在臭氧發生器整個工作過程中高頻變壓器的漏感L_s與負載電容構成負載諧振，負載電流的反饋信號經鎖相環頻率跟蹤電路輸入到控制電路，經PDM控制電路判斷電流過零點，在電流過零點的同時觸發開關管脈沖，實現功率開關管的軟開關。但是傳統的PDM控制方法中調制比D越小，負載電流在逆變電路不工作期間衰減的越多，以至于鎖相環電路不能精確的檢測出負載電流的相位，逆變電路便不能夠完成負載電流實時的頻率跟蹤。因此傳統的PDM調功方法不能夠保證逆變電路始終工作在軟開關狀態，開關器件損耗大，逆變電路效率低，而且由于負載電流易斷續會導致系統易失鎖。此外輕負載下也會導致負載電流在逆變電路不工作期間也會出現斷續，造成和脈沖密度D較小時同樣的問題。

技術實現要素：

本發明針對傳統PDM控制的DBD型臭氧發生器在脈沖密度D較小以及輕負載情況下存在的負載電流易斷續，系統易失鎖等問題，提供一種脈沖均勻調制功率控制的DBD型臭氧發生器供電電源。

本發明采用的技術方案為：一種基于脈沖均勻調制(Symmetrical Pulse Density Modulation,SPDM)功率控制的介質阻擋放電型(Dielectric Barrier Discharge，DBD)臭氧發生器供電電源，包括整流電路、LC濾波電路、單相全橋逆變電路、高頻升壓變壓器、脈沖均勻調制功率控制系統、驅動電路以及臭氧發生器負載。所述的整流電路經LC濾波電路與單相全橋逆變電路連接，單相全橋逆變電路的輸出與高頻升壓變壓器的一次側連接，高頻升壓變壓器的二次側與臭氧發生器負載連接。

所述的脈沖均勻調制功率控制系統包括反饋電流采樣模塊、鎖相環模塊、功率設定模塊、脈沖密度分配模塊、脈沖密度控制模塊以及PWM波產生模塊。所述的脈沖密度控制模塊有n個，即1/2^j脈沖密度控制模塊(j＝1,2…,n)，1/2^j脈沖密度控制模塊的輸出分為工作狀態輸出和非工作狀態輸出。所述的脈沖密度分配模塊根據功率設定模塊輸入的設定功率確定合適的脈沖密度分配，再由脈沖密度分配結果確定n個脈沖密度控制模塊的工作狀態。逆變器輸出電壓的脈沖密度等于處于工作狀態下的1/2^j脈沖密度控制模塊單獨控制時逆變器輸出電壓的脈沖密度之和。因此通過調節功率設定模塊中n個脈沖密度控制模塊工作狀態的組合，可以控制逆變器功率的輸出。

所述的1/2^j脈沖密度控制模塊的控制周期T_j由2^j個基本功率調節T₀組成。當脈沖密度控制模塊處于工作狀態下，在一個控制周期T_j內，只有一個T₀周期內逆變器處于功率輸出狀態，其余(2^j-1)個T₀周期內逆變器不向負載輸出功率，逆變器的輸出電壓的脈沖密度為1/2^j。在功率輸出的T₀周期內，1/2^j脈沖密度控制模塊在前T₀/2周期的輸出經PWM產生模塊和驅動電路后控制逆變電路開關管VT1、VT3關斷，VT2、VT4開通；1/2^j脈沖密度控制模塊在后T₀/2的輸出經PWM產生模塊和驅動電路后控制逆變電路開關管VT1、VT3開通，VT2、VT4關斷。在逆變器不向負載輸出功率的(2^j-1)個T₀周期內，1/2^j脈沖密度控制模塊的輸出經PWM產生模塊和驅動電路后控制逆變電路開關管VT1、VT2關斷，VT4、VT3開通。負載電流反饋信號由電流傳感器測得輸入到控制系統的反饋電流采樣模塊，反饋電流采樣模塊的輸出信號輸入到鎖相環模塊，鎖相環的輸出信號輸入到PWM產生模塊，同時n個脈沖密度控制模塊的輸出經邏輯組合后也輸入到PWM產生模塊。PWM產生模塊根據鎖相環的輸入信號生成相同周期、相同過零點的PWM波，再結合n個脈沖密度控制模塊經邏輯組合的輸出，確定功率開關管VT1，VT2，VT3，VT4的PWM波形。PWM產生模塊的輸出經驅動電路即得到功率開關管VT1、VT2、VT3、VT4的驅動脈沖。

作為優選，本發明的一種基于脈沖均勻調制功率控制的介質阻擋放電型臭氧發生器供電電源中的n個脈沖密度控制模塊控制的最小脈沖密度級數為1/2ⁿ，當要改變最小脈沖密度級數時，可以增加或減少脈沖密度控制模塊的數目。

作為優選，本發明的一種基于脈沖均勻調制功率控制的介質阻擋放電型臭氧發生器供電電源中的反饋電流采樣信號的相位隨負載參數變化而發生改變時，經控制系統的鎖相環頻率跟蹤模塊，實現負載電流頻率的跟蹤，保證逆變電源的工作頻率與負載諧振的頻率一致。

有益效果：本發明采用脈沖均勻調制功率控制方法驅動DBD型臭氧發生器供電電源逆變電路的功率開關管，SPDM改變了傳統的PDM觸發脈沖產生方式，在一個工作周期內均勻的分配觸發脈沖，使得負載電流的波動性大大減小且不易斷續，系統不易失鎖。SPDM控制的DBD型臭氧發生器供電電源可以實現逆變電路四個開關管的軟開關，具有開關損耗小，工作效率高的優點。

附圖說明

圖1為本發明的原理圖；

圖2為本發明各1/2^j脈沖密度控制模塊單獨工作時逆變電路電壓輸出波形；

圖3為本發明脈沖密度為20/32時逆變電路電壓輸出波形；

圖4為本發明1/2^j脈沖密度控制模塊的控制流程；

圖5為本發明實例仿真所得的不同脈沖密度下逆變電路輸出電壓波形；

圖6為本發明實例仿真所得的不同脈沖密度下負載電流波形；

圖7為本發明實例仿真所得的調功曲線。

具體實施方式

下面結合附圖和具體實施方式對本發明做進一步說明。

由圖1可見本發明包括整流電路1、LC濾波電路2、單相全橋逆變電路3、高頻升壓變壓器4、脈沖均勻調制功率控制系統6、驅動電路7以及臭氧發生器負載5。所述的整流電路1經LC濾波電路2與單相全橋逆變電路3連接，單相全橋逆變電路3的輸出與高頻升壓變壓器4的一次側連接，高頻升壓變壓器4的二次側與臭氧發生器負載5連接。所述的脈沖均勻調制功率控制系統6包括反饋電流采樣模塊11、鎖相環模塊12、功率設定模塊9、脈沖密度分配模塊10、脈沖密度控制模塊8以及PWM波產生模塊13。所述的脈沖密度控制模塊8有n個，即1/2^j脈沖密度控制模塊(j＝1,2…,n)，1/2^j脈沖密度控制模塊的輸出分為工作狀態輸出和非工作狀態輸出。所述的脈沖密度分配模塊8根據功率設定模塊輸入的設定功率確定合適的脈沖密度分配，再由脈沖密度分配結果確定n個脈沖密度控制模塊的工作狀態。逆變器輸出電壓的脈沖密度等于處于工作狀態下的脈沖密度控制模塊單獨控制時逆變器輸出電壓的脈沖密度之和。因此通過調節脈沖密度分配模塊8中n個脈沖密度控制模塊工作狀態的組合，可以控制逆變器功率的輸出。負載電流反饋信號由電流傳感器測得輸入到控制系統的反饋電流采樣模塊，反饋電流采樣模塊的輸出信號輸入到鎖相環模塊，鎖相環的輸出信號輸入到PWM產生模塊，同時n個脈沖密度控制模塊的輸出經邏輯組合后也輸入到PWM產生模塊。PWM產生模塊的輸出經驅動電路即得到功率開關管VT1、VT2、VT3、VT4的驅動脈沖。

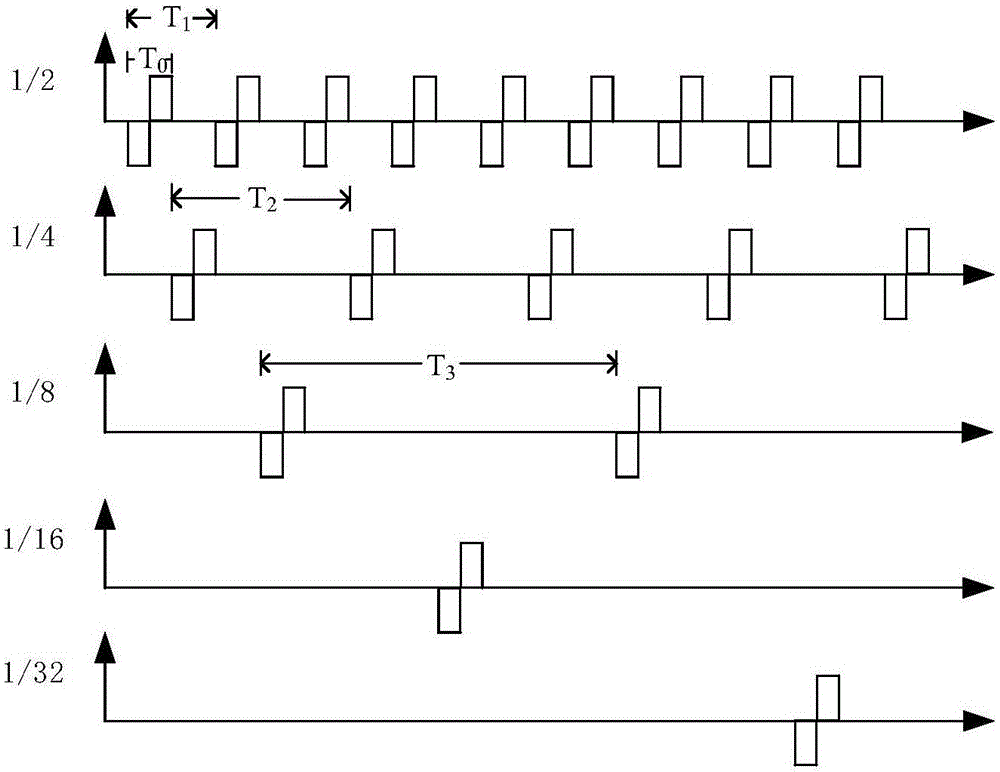

由圖2可見各1/2^j脈沖密度控制模塊單獨工作時逆變電路電壓輸出波形。1/2脈沖密度控制模塊8的控制周期T₁由2個基本功率調制周期T₀組成，在一個控制周期T₁內，只有一個T₀周期內逆變器處于功率輸出狀態，另一個T₀周期內逆變器不向負載輸出功率，逆變器的輸出電壓的脈沖密度為1/2；1/4脈沖密度控制模塊8的控制周期T₁由4個T₀周期組成，在一個控制周期T₂內，只有一個T₀周期內逆變器處于功率輸出狀態，其余3個T₀周期內逆變器不向負載輸出功率，逆變器的輸出電壓的脈沖密度為1/4；依次類推1/2^j脈沖密度控制模塊的控制周期T_j由2^j個T₀周期組成，在一個控制周期T_j內，只有一個T₀周期內逆變器處于功率輸出狀態，其余(2^j-1)個T₀周期內逆變器不向負載輸出功率，逆變器的輸出電壓的脈沖密度為1/2^j。由圖2可見，為了保證脈沖密度控制模塊輸出的邏輯組合能夠達到逆變器輸出電壓脈沖密度疊加的效果，1/2^j脈沖密度控制模塊第一個功率輸出狀態周期出現在(2^j-1-1)個T₀周期后。

由圖3可見脈沖密度為20/32時逆變電路電壓輸出波形，當逆變電壓的輸出脈沖密度為20/32時，逆變電壓得輸出波形為1/2和1/2³脈沖密度控制模塊8分別單獨工作時逆變電壓輸出波形組合相加的結果。由20/32＝1/2+1/2³可知此時脈沖密度分配模塊控制1/2和1/2³脈沖密度控制模塊處于工作狀態，其他脈沖密度控制模塊處于不工作狀態。

由圖4可見1/2^j脈沖密度控制模塊的控制流程，PWM產生模塊13根據鎖相環的輸入信號生成相同周期、相同過零點的PWM波，再結合n個脈沖密度控制模塊8經邏輯組合的輸出，確定功率開關管VT1，VT2，VT3，VT4的PWM波形。控制流程開始首先根據功率設定值判斷1/2^j脈沖密度控制模塊8的工作狀態，若該密度控制模塊處于不工作狀態，即此狀態下逆變器不向負載輸出功率，此時PWM產生模塊13的輸出經驅動電路控制VT1、VT3開通，VT2、VT4關斷。若該密度控制模塊處于工作狀態時，在其功率輸出的T₀周期內，當鎖相環生成的PWM信號處于負半周即前T₀/2周期內，PWM產生模塊13的輸出經驅動電路7控制逆變電路開關管VT1、VT3關斷，VT2、VT4開通，電流的導通回路是VT2—負載—VT4；當鎖相環生成的PWM信號過零點進入正半周，1/2^j脈沖密度控制模塊8的輸出經驅動電路7控制逆變電路開關管VT1、VT3開通，VT2、VT4關斷，電流的導通回路是VT1—負載—VT3；在逆變器不向負載輸出功率的(2^j-1)個T₀周期內，1/2^j脈沖密度控制模塊8的輸出經驅動電路7控制逆變電路開關管VT1、VT2關斷，VT4、VT3開通，電流的導通回路為VT3—負載—D4和VT4—負載—D3，此階段電流自然衰減。由圖4可見由于臭氧發生器的啟動初始階段沒有電流反饋信號，因此脈沖控制模塊包括自啟動控制，自啟動周期內，脈沖控制模塊的輸出經驅動電路控制VT1、VT3開通，VT2、VT4關斷，當檢測到鎖相環生成的PWM信號過零點后，自啟動關閉。

如圖5和圖6所示為一組典型參數下本發明供電電源在脈沖密度為7/32、20/32、31/32下的逆變電路輸出電壓和負載電流波形。對比傳統的PDM控制，SPDM控制下的負載電流具有更好的連續性，負載電流不易斷續，系統不易失鎖。

如圖7所示為一組典型參數下本發明供電電源的調功曲線。可見放電功率隨脈沖密度變化曲線近似線性，具有良好的調節功率特性。

應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。本實施例中未明確的各組成部分均可用現有技術加以實現。
