本實用新型屬于中壓配電技術領域，特別涉及一種基于中壓配電網架的自動化配電系統。

背景技術：

“三雙”接線模式在中壓配電領域應用較多，所謂“三雙”指的是在電路結構中存在雙側電源、雙主干線和雙路接入，圖1為一種已有的巴黎電網的“三雙”結構接線圖，從圖1中可以看出，當其中一條供電線路出現故障時，備自投裝置可自動切換到另一條正常供電線路，將長期停電轉化為短期停電，供電的可靠性提高；

某電網借鑒巴黎電網的接線模式，并結合自身網架基礎，設計了一種新的“三雙”接線結構，如圖2所示，配電室的每條高壓母線上接入來自不同開閉所的2條10kV線路，一路常開、一路常閉，當常閉線路故障時，線路開關的備自投裝置能夠進行故障判斷，當確定線路失電后，備自投裝置啟動，常閉開關打開，常開開關閉合，實現快速恢復供電；

但上述備自投裝置缺乏實時監控功能，配網調度無法掌握開關狀態，對于某一負荷究竟是由主供線路供電還是備供線路供電、故障恢復后負荷是否切換返回主供線路，從管理人員到運行人員都不清楚；除此之外，單純“三雙”接線理論上可以達到很高的供電可靠性，但是其線路最大利用率不超過50％，存在設備利用率不高的問題。

技術實現要素：

本實用新型的目的是提供一種基于中壓配電網架的自動化配電系統。

為此，本實用新型技術方案如下：

一種基于中壓配電網架的自動化配電系統包括10kV配變網絡、0.4kV配變 網絡、控制器；

10kV配變網絡包括電源、中壓線路、配電室，中壓線路上設多個配電室，配電室內包含兩段第一母線，每段第一母線至少包含一個入線接口和一個出線接口，配電室內的兩段第一母線的出線接口分別連接到下一個配電室中兩段第一母線的入線接口，配電室內的兩段第一母線之間設有母聯斷路器QFM，電源通過中壓線路與配電室連接；

0.4kV配變網絡包括第二母線LM2、第三母線LM3、第一變壓器UI、第二變壓器U2、母聯斷路器QFM；第一變壓器UI一端通過線路連接到10kV配變網絡的第一母線上，第一變壓器U1的另一端連接到第二母線LM2，第二變壓器U2一端通過線路連接到10kV配變網絡的第一母線上，第二變壓器U2的另一端連接到第三母線LM3，第二母線LM2與第三母線LM3之間通過母聯斷路器QFM相連；

所述的電源位于中壓線路的兩端，且大小為10kV；

所述的第二母線LM2與第三母線LM3均為0.4kV母線，第一母線為10kV母線；

所述第二母線LM2與第一變壓器U1之間、第三母線LM3與第二變壓器U2之間均設有常閉開關。

與現有技術相比，該實用新型提供的基于中壓配電網架的自動化配電系統不但可以提高電網故障處理性能，還能提高線路利用率，充分發揮供電潛能。

附圖說明

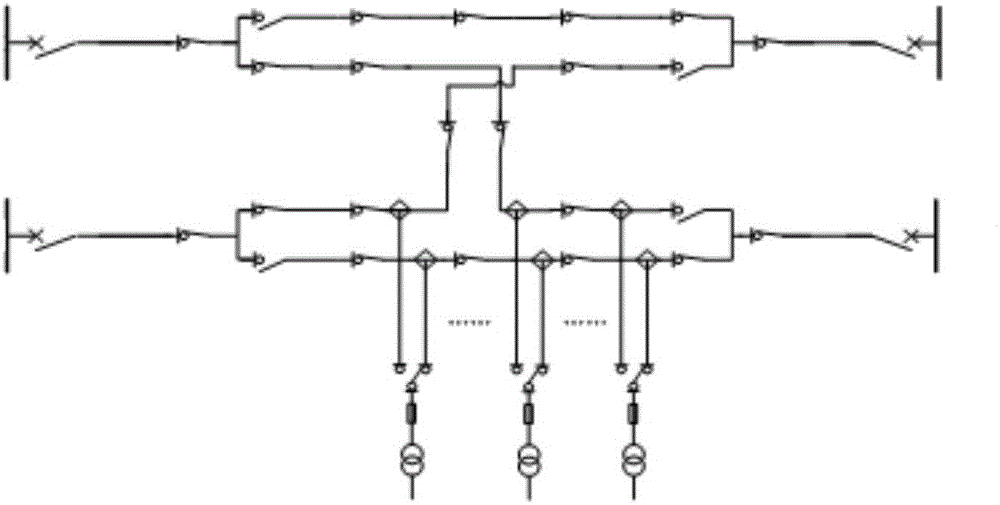

圖1為一種已有的巴黎電網“三雙”接線模式。

圖2為某電網“三雙”接線模式。

圖3為本實用新型提供的基于中壓配電網架的自動化配電系統的結構框圖。

圖4為雙線路供電時的10kV配電網絡。

圖5為單線路供電時的10kV配電網絡。

圖6為單側母線供電時的0.4kV配電網絡。

圖7為0.4kV環形配電網絡。

具體實施方式

下面結合附圖及具體實施例對本實用新型做進一步的說明，但下述實施例絕非對本實用新型有任何限制。

如圖3-7所示，該基于中壓配電網架的自動化配電系統包括10kV配變網絡1、0.4kV配變網絡2、控制器3；

10kV配變網絡1包括電源11、中壓線路12、配電室13；中壓線路12上設多個配電室13，配電室13內包含兩段第一母線14，每段第一母線14至少包含一個入線接口和一個出線接口，配電室13內的兩段第一母線14的出線接口分別連接到下一個配電室13中兩段第一母線14的入線接口，配電室13內的兩段第一母線14之間設有母聯斷路器QFM，電源11通過中壓線路12與配電室13連接；

0.4kV配變網絡2包括第二母線LM2、第三母線LM3、第一變壓器UI、第二變壓器U2、母聯斷路器QFM；第一變壓器UI一端通過線路連接到10kV配變網絡1的第一母線14上，第一變壓器U1的另一端連接到第二母線LM2，第二變壓器U2一端通過線路連接到10kV配變網絡1的第一母線14上，第二變壓器U2的另一端連接到第三母線LM3，第二母線LM2與第三母線LM3之間通過母聯斷路器QFM相連；

10kV配變網絡1與0.4kV配變網絡2均與控制器3相連；

所述的電源11位于中壓線路12的兩端，且大小為10kV；

所述的第二母線LM2與第三母線LM3均為0.4kV單元，第一母線14為10kV母線；

所述第二母線LM2與第一變壓器U1之間、第三母線LM3與第二變壓器U2之間均設有常閉開關。

本實用新型提供的基于中壓配電網架的自動化配電系統的實施方式如下：

圖5為單線路供電的10kV配電網絡圖，圖5在圖4的基礎上，將其中的一條中壓線路12去掉，配電室13中的其中一個第一母線14改為由外部電源單獨供電，當中壓線路12出現故障時，在僅有一個外部電源的情況下，就能通過母聯斷路器QFM保證與配電室13連接的用戶的正常供電需求；

圖7為0.4kV環形配電網絡的接線圖，圖7在圖6的基礎上，將兩組0.4kV配電網絡2組合到一起，形成一個環形配電網絡，只要保證整個配電網絡中存在一條正常供電的線路，那么整個線路中的所有負荷均能在母聯斷路器QFM和備自投裝置的配合下正常工作。

當本實用新型提供的基于中壓配電網架的自動化配電系統線路正常工作時，系統中的母聯斷路器QFM處于斷開狀態；當基于中壓配電網架的自動化配電系統中供電線路出現故障時，母聯斷路器QFM接通，且在備自投裝置與母聯斷路器QFM相互配合下，快速將故障線路上的配電變壓器轉移到另外一條正常線路上，恢復對負荷的供電，為了充分發揮備自投裝置恢復供電的作用，就地備自投裝置應該設置短延時。

控制器3基于全局信息對故障處理結果進行修正控制和優化調整，若檢查時發現還有因備自投裝置未動作等原因導致可恢復供電的負荷卻未恢復供電的情況，則通過遙控方式進行修正控制并恢復其供電。
