本實用新型屬于機械技術領域，涉及一種整壓機構，特別是一種轉子的散片整壓機構。

背景技術：

電機由定子與轉子組成，轉子包括鐵芯，鐵芯上纏繞有線圈，鐵芯由鐵芯塊及轉軸構成，轉子與轉軸同步旋轉，并通過轉軸向外部設備輸出動力。現有的鐵芯塊通常由多片散片層疊而成，并根據轉子的長度選擇散片的數量層疊形成。

轉子的制造過程中，通常先制造散片所示。散片為大致呈圓形的薄片，通常采用硅鋼材料，且散片的中部設有通孔，多片散片層疊形成鐵芯塊后，鐵芯塊的中部也就形成用于安裝轉軸的軸孔。并且，散片具有多片呈T型沿徑向外伸的片體，相鄰的片體1之間形成間隙。

由于沒有專用工裝，散片理片通常是手工進行的，即操作人員手工地將散開的散片對齊、層疊，工作效率低下。

如中國專利文獻公開的一種轉子散片分片工裝及轉子散片分片沖芯裝置(申請?zhí)枺?01120472279.5)，包括底板，底板上設有固定座，固定座上安裝有圓環狀的鐵芯套，鐵芯套下表面與底板上表面之間形成間隙，且鐵芯套上安裝有二根以上的導桿，每一導桿沿著平行于鐵芯套軸向向上延伸，且每一導桿具有向鐵芯套軸線方向凸起的凸桿，工裝還設有可滑動地安裝于底板上方的推桿，推桿可滑動至鐵芯套的下方，并且，該間隙的高度與推桿的高度吻合。但該散片分片工裝只能夠?qū)ν鈧?cè)壁具有平行于轉子軸向設置的凹槽的轉子進行理片整壓，不能夠?qū)ν鈧?cè)壁具有斜槽的轉子進行理片整壓。

技術實現要素：

本實用新型的目的是針對現有的技術存在上述問題，提出了一種能夠?qū)ν鈧?cè)壁具有斜槽的轉子的散片進行整壓的轉子的散片整壓機構。

本實用新型的目的可通過下列技術方案來實現：轉子的散片整壓機構,包括底盤，其特征在于，所述的底盤上端設有至少兩個呈傾斜設置的導柱，所述的底盤的上側設有連接柱，所述的連接柱的下端軸向固連有壓盤，所述的壓盤位于所述的底盤的上側，所述的壓盤能夠相對所述的連接柱轉動。

底盤固定在壓力機的工作臺上，連接柱固連在壓力機的轉軸上。在工作時，將散片的側部的凹槽沿著導柱滑入并滑到壓盤上，由于導柱呈傾斜設置，因此散片外側的凹槽均沿著導柱呈傾斜設置，通過壓力機的轉軸帶動連接柱下降使壓盤對疊放的散片進行整壓，同時壓盤能夠相對連接柱轉動，整壓精度高且整壓效率高的優點。

在上述的轉子的散片整壓機構中，所述的連接柱的下端設有安裝槽，所述的壓盤的上端設有連接凸體，所述的連接凸體的外側壁與所述的安裝槽之間設有推力球軸承。通過設置上述的推力球軸承，整壓使能夠自動調節受力方向，使每個散片均能夠沿著導柱方向傾斜設置，具有整壓精度高且整壓效率高的優點。

在上述的轉子的散片整壓機構中，所述的壓盤的中部穿設有螺釘，所述的螺釘?shù)纳隙伺c所述的連接柱螺紋相連。通過螺釘使壓盤與連接柱相固連，具有結構簡單且連接較為方便的優點。

在上述的轉子的散片整壓機構中，所述的導柱以所述的底盤的軸線為中心對稱設置。

在上述的轉子的散片整壓機構中，所述的底盤上設有若干傾斜設置的連接孔，所述的導柱的外端插入到對應所述的連接孔內，所述的底盤上螺紋連接有若干螺釘，所述的螺釘?shù)膬?nèi)端抵靠在對應的導柱上。導柱插入到連接孔內并通過螺釘相固連，具有組裝方便且結構較為簡單的優點。

在上述的轉子的散片整壓機構中，通一根所述的導柱通過兩個呈上下分布的螺釘與底盤相固連。同一個導柱通過上下兩個螺釘與底盤相固連，具有連接較為牢固的優點。

在上述的轉子的散片整壓機構中，所述的導柱的上端均設有錐形面。導柱的上端設有錐形面，便于使導柱的上端進入到散片的凹槽內，具有理片較為方便的優點。

與現有技術相比，本轉子的散片整壓機構具有以下優點：

1、將散片的側部的凹槽沿著導柱滑入并滑到壓盤上，散片外側的凹槽均沿著導柱呈傾斜設置，通過壓力機的轉軸帶動連接柱下降使壓盤對疊放的散片進行整壓，同時壓盤能夠相對連接柱轉動，整壓精度高且整壓效率高的優點；

2、通過設置推力球軸承，整壓使能夠自動調節受力方向，使每個散片均能夠沿著導柱方向傾斜設置，具有整壓精度高且整壓效率高的優點；

3、導柱插入到連接孔內并通過螺釘相固連，具有組裝方便且結構較為簡單的優點。

附圖說明

圖1是本轉子的散片整壓機構的主視示意圖。

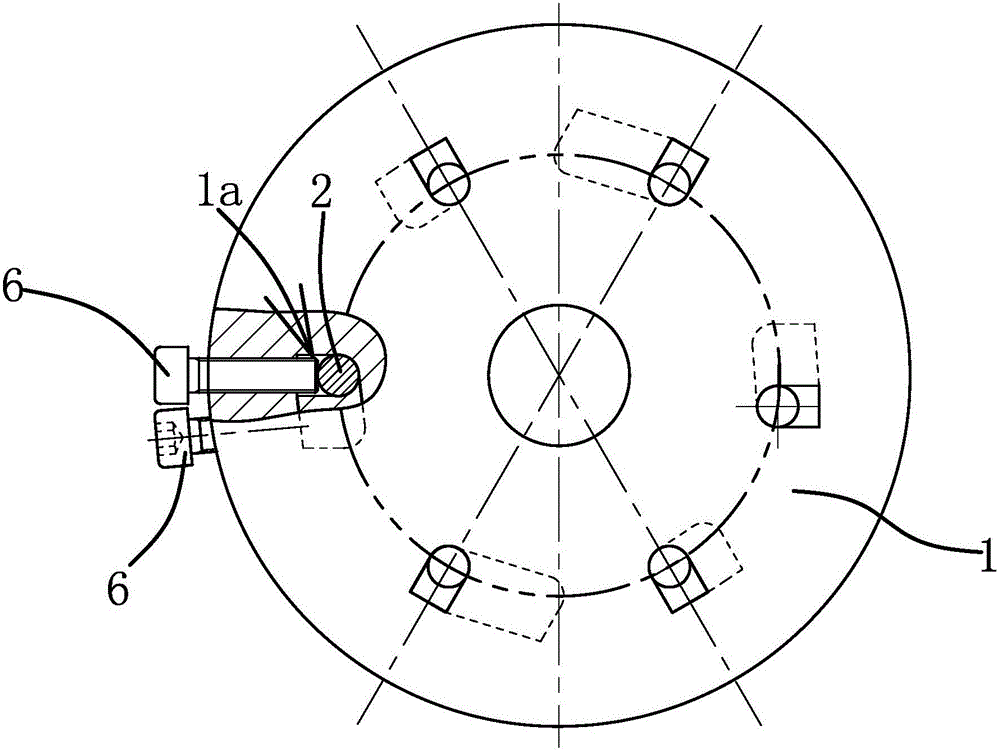

圖2是本轉子的散片整壓機構的底盤的俯視示意圖。

圖3是本整壓機構另一種方式的底盤的俯視示意圖。

圖中，1、底盤；1a、連接孔；2、導柱；2a、錐形面；3、連接柱；3a、安裝槽；4、壓盤；4a、連接凸體；5、推力球軸承；6、螺釘；7、壓條。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

如圖1和2所示，轉子的散片整壓機構,包括底盤1，底盤1上端設有至少兩個呈傾斜設置的導柱2且導柱2以所述的底盤1的軸線為中心對稱設置，導柱2的上端均設有錐形面2a。

底盤1的上側設有連接柱3，連接柱3的下端設有安裝槽3a，連接柱3的下端軸向固連有壓盤4，壓盤4位于底盤1的上側，壓盤4的中部穿設有螺釘6，螺釘6的上端與連接柱3螺紋相連，具有結構簡單且連接較為方便的優點。

壓盤4的上端設有連接凸體4a，連接凸體4a的外側壁與安裝槽3a之間設有推力球軸承5，且壓盤4能夠相對連接柱3轉動。通過設置上述的推力球軸承5，整壓使能夠自動調節受力方向，使每個散片均能夠沿著導柱2方向傾斜設置，具有整壓精度高且整壓效率高的優點。

底盤1上設有若干傾斜設置的連接孔1a，導柱2的外端插入到對應連接孔1a內，底盤1上螺紋連接有螺釘6，螺釘6的內端抵靠在對應的導柱2上。通一根所述的導柱2通過兩個呈上下分布的螺釘6與底盤1相固連。作為另一種方案，如圖3所示，連接孔1a內設置壓條7，壓條7的一側將導柱2抵壓在連接孔1a內側，壓條7的另一端與螺紋連接在底盤1上的螺釘6內端相連，實現導柱2與底盤1的相固連。

底盤1固定在壓力機的工作臺上，連接柱3固連在壓力機的轉軸上。在工作時，將散片的側部的凹槽沿著導柱2滑入并滑到壓盤4上，由于導柱2呈傾斜設置，因此散片外側的凹槽均沿著導柱2呈傾斜設置，通過壓力機的轉軸帶動連接柱3下降使壓盤4對疊放的散片進行整壓，同時壓盤4能夠相對連接柱3轉動，整壓精度高且整壓效率高的優點。導柱2的上端設有錐形面2a，便于使導柱2的上端進入到鐵磁片的凹槽內，具有理片較為方便的優點。

本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。

盡管本文較多地使用了底盤1、連接孔1a、導柱2、錐形面2a、連接柱3、安裝槽3a、壓盤4、連接凸體4a、推力球軸承5、螺釘6、壓條7等術語，但并不排除使用其它術語的可能性。使用這些術語僅僅是為了更方便地描述和解釋本實用新型的本質；把它們解釋成任何一種附加的限制都是與本實用新型精神相違背的。
