本實用新型涉及濾波技術領域，具體為一種低壓有源濾波裝置。

背景技術：

隨著電力電子技術的不斷成熟,，節能燈、計算機、復印機等非線性設備被越來越廣泛的應用于住宅和辦公建筑中，低壓配電系統中諧波污染日趨嚴重，而供電企業和用戶對電能質量的要求卻越來越高，諧波問題已經引起了越來越多人的注意。有效的治理諧波，將其控制在允許的范圍內，成為電力工作者必須要考慮的問題。

如今廣泛使用的負載大部分是非線性的，如整流器、變頻器、電弧爐、焊接設備、UPS、電梯、空調、節能燈、復印機等等，這些非線性負載會產生大量的諧波電流并注入到電網中，使電網電壓產生畸變，這種諧波污染會對電網和用戶產生嚴重的危害。增加輸電線損耗，縮短輸電線壽命；增加變壓器銅耗和鐵耗，降低變壓器的出力；引起配電裝置的誤動或拒動，導致停電事故；影響電動機效率和正常運行，產生震動和噪音，縮短電動機壽命；引起諧波放大或諧振問題；使電力系統各種測量?jī)x表產生誤差；干擾通訊系統，損壞敏感設備；導致中性線上出現大電流而引發系統故障。

技術實現要素：

本實用新型的目的在于提供一種低壓有源濾波裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種低壓有源濾波裝置，包括柜體，所述柜體頂部設有電抗室，所述電抗室頂部設有斷路器室，所述斷路器室頂部設有補償室和控制室，所述柜體底部設有電源線孔，所述柜體底部左側壁設有接地排，所述電抗室內部設有電抗器，所述電抗室和斷路器室之間設有隔板，所述隔板頂部設有斷路開關，所述斷路開關頂部設有接線板，所述接線板頂端設有接線孔，所述斷路器室頂部設有固定板，所述補償室內設有有源濾波器，所述有源濾波器頂部安裝有PWM逆變器，所述PWM逆變器底部設有蓄電池組，所述控制室內部安裝有顯示屏和控制器。

優選的，所述電抗器數量為2組。

優選的，所述隔板和固定板與柜體采用焊接方式連接。

優選的，所述固定板上均勻設有線孔。

與現有技術相比，本實用新型的有益效果是：本實用新型結構新穎，設計合理，通過濾波器不僅僅具有濾除諧波功能，還可以提供超前或滯后的無功電流，用于改善電網的功率因數和實現動態無功補償。同時還具有補償三相不平衡功能，減少中性線流過的電流。通過電抗器可以起到抑制諧波產生的作用，通過PWM逆變器產生一個和負載諧波電流大小相等，方向相反的諧波電流注入到電網中，達到濾波的目的。

附圖說明

圖1為本實用新型結構示意圖；

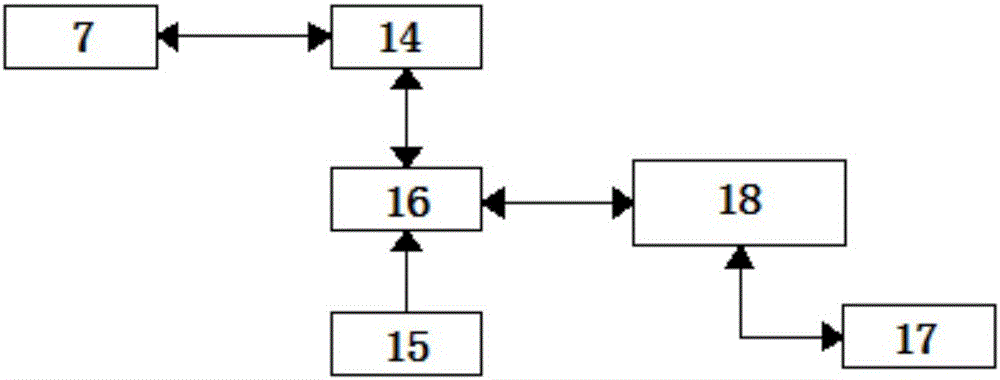

圖2為本實用新型電路系統框圖。

圖中：1柜體、2電抗室、3斷路器室、4補償室、5控制室、6電源線孔、7電抗器、8接地排、9隔板、10斷路開關、11接線板、12接線孔、13固定板、14濾波器、15蓄電池組、16 PWM逆變器、17顯示屏、18控制器。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種低壓有源濾波裝置，包括柜體1，所述柜體1頂部設有電抗室2，所述電抗室2頂部設有斷路器室3，所述斷路器室3頂部設有補償室4和控制室5，所述柜體1底部設有電源線孔6，所述柜體1底部左側壁設有接地排8，所述電抗室2內部設有電抗器7，所述電抗室2和斷路器室3之間設有隔板9，所述隔板9頂部設有斷路開關10，所述斷路開關10頂部設有接線板11，所述接線板11頂端設有接線孔12，所述斷路器室3頂部設有固定板13，所述補償室4內設有濾波器14，所述濾波器14頂部安裝有PWM逆變器16，所述PWM逆變器16底部設有蓄電池組15，所述控制室5內部安裝有顯示屏17和控制器18，所述電抗器7數量為2組，所述隔板9和固定板13與柜體1采用焊接方式連接，所述固定板13上均勻設有線孔。

工作原理：電源電流通過電抗器7抑制諧波，通過PWM逆變器16信號發送給濾波器14,蓄電池組15產生直流電流通過PWM逆變器16，控制PWM逆變器16產生一個和負載諧波電流大小相等的補償電流，補償電流通過濾波器14，將諧波與基波分離，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
