本實用新型涉及一種改進型U型單相永磁同步電機，屬于永磁電機技術領域。

背景技術：

U型單相永磁同步電機作為一種特殊結構的微電機，目前越來越多的應用于人們的日常生活，特別是在小功率的家用電器中廣泛應用，現有的U型單相永磁同步，由于單相供電電源形成的脈動磁場，從而使得電機的轉矩和轉速出現很大的波動，限制了該電機的應用和發展。

技術實現要素：

本實用新型的目的是針對上述現有技術中存在的問題而提供一種U型單相永磁同步電機，對定子進行了改良，使電機性能更加優異、穩定。

本實用新型是為了解決現有U型單相永磁同步電機不易啟動，轉矩脈動過大的問題。

本實用新型所述改進型U型單相永磁同步電機，它包括轉軸、永磁轉子、定子鐵芯、定子繞組和短路環；所述永磁轉子套接在轉軸的外表面上，定子鐵心位于永磁轉子的兩側，永磁轉子的外表面與定子鐵心內表面之間形成氣隙，U型定子鐵心的兩個豎直段上分別纏繞著一個定子繞組，所述短路環為位于定子鐵心端部的金屬環。

所述定子由U形定子鐵心、定子磁極、短路環和定子繞組組成。

所述短路環為銅環。

本實用新型與現有技術相比，具有如下優點：本實用新型在現有的U型單相永磁同步電機的定子上加了短路環，兩個短路環之間軸線夾角θ小于90°當電機啟動時，短路環內產生感應電流，環內電流產生的磁通恒為阻止主磁通的變化，氣隙中就有了二個脈振磁場，從而合成一個旋轉磁場，更易于電機的啟動，由于短路環產生的磁場與主磁場相互作用，使轉矩脈振減小，降低了電機振動。

本實用新型描述的電機可廣泛應用于小功率的家用電器中。

附圖說明

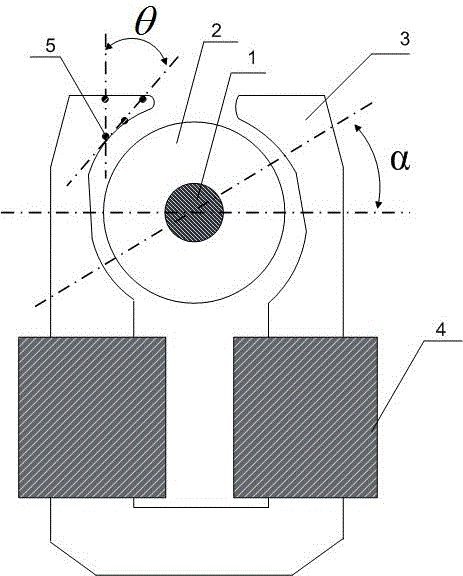

圖1為本實用新型的結構示意圖；

圖2為本實用新型的剖面圖；

圖中：1—轉軸、2—轉子、3—定子鐵芯、4—定子繞組、5—短路環。

具體實施方式

下面結合附圖對本實用新型作進一步詳細說明。

本實用新型所述的U型單相永磁同步電機包括轉軸(1)、永磁轉子(2)、定子鐵芯(3)、定子繞組(4)和短路環(5)。所述的定子鐵芯(3)由硅鋼片壓制而成，所述轉子鐵芯(2)由永磁體制成。永磁轉子(2)套接在轉軸上，永磁轉子外圓表面與定子的內表面之間形成氣隙。當定子繞組中通入單相交流電時，其產生的磁場和永磁體轉子的磁場相互作用，使電機旋轉。在定子鐵芯(3)上加入短路環，使氣隙中多了一個脈振磁場，該脈振磁場與定子脈振磁場間存在一個夾角，磁場相互作用，降低轉矩脈振，使電機易于啟動。
