本發明涉及馬達編碼器技術領域，具體涉及用于車庫門的渦輪減速式驅動馬達的編碼器，尤其涉及能夠?qū)u輪減速馬達轉子位置進行檢測并且能夠?qū)z測到的轉子位置在出現偏差時進行修正的修正式馬達編碼器的修正方法。

背景技術：

馬達編碼器是安裝在馬達上用來測量磁極位置和馬達旋轉角的一種位移檢測傳感器，主要型式有光電編碼器和霍爾增量式編碼器兩種，其中，光電式編碼器通常包括光柵盤和光電探測裝置，通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量，霍爾增量式編碼器通常包括轉軸上的磁鐵和設置在該磁鐵磁場范圍內的霍爾元件，并利用該霍爾元件將伴隨轉軸的旋轉而產生的磁通量密度的變化檢測為位移，由于光電編碼器需要使用光源探測使用較為繁瑣，因此，霍爾增量式編碼器相對而言更具有市場優勢。然而，針對渦輪減速馬達，由于在停止?fàn)顟B(tài)時，馬達輸出軸上施加一較大扭矩時可能會帶動蝸桿旋轉，導致在馬達停止后蝸桿軸上檢測的脈沖計數與停止?fàn)顟B(tài)下的設計脈沖數產生偏差，由此產生限位偏離，而且這種限位偏離是無從事先知道的，只有錯誤的生產結果出現后才能知曉。

對于霍爾增量式編碼器的上述缺陷，現有技術通常是增加參考點，編碼器每經過參考點，將參考位置修正至外部控制單元中計數設備的記憶位置，以車庫門渦輪減速驅動馬達為例，除了馬達輸出軸上受到額外的強扭力，車庫門門體安裝質量嚴重不平衡、長時間的累計等因素都會造成限位偏離，為了對車庫門馬達限位偏離進行糾正，傳統做法是在和車庫門門體始終保持同步的軌道鏈條或同步帶的適當位置設置一參考點，在馬達合適的位置安裝一個和所述參考點配套的參考點開關。當車庫門的行程設定好后，參考點脈沖計數和馬達轉子軸上的脈沖計數始終成一定的數學對應關系，當門在停止?fàn)顟B(tài)受額外的強扭造成限位偏離，即馬達轉子軸上的脈沖計數與參考點脈沖計數二者不符合上述數學對應關系時，此時，在下一次運行經過參考點時，將馬達轉子軸上的脈沖計數恢復至對應該參考點脈沖計數設計的馬達轉子軸脈沖計數值，既能夠?qū)ο尬黄x進行修正。這種增加參考點的修正方式直觀有效，但因?yàn)樵黾恿藚⒖键c(diǎn)和參考點開關，給生產和用戶安裝增加麻煩，成本較高。

技術實現要素：

本申請人針對現有技術中的上述缺點進行改進，提供一種修正式車庫門渦輪減速馬達編碼器的修正方法，其能夠有效檢測馬達轉子軸的位置，同時在檢測到的轉子位置出現限位偏離時能夠有效修正，從而確保車庫門的限位準確可靠，且結構簡單，安裝方便。

本發明的技術方案如下：

修正式車庫門渦輪減速馬達編碼器的修正方法，包含以下步驟：

第一步，在渦輪減速馬達上設置第一位移檢測傳感器、第二位移檢測傳感器，分別用于檢測渦輪減速馬達的蝸桿軸的旋轉角、渦輪減速馬達的渦輪的旋轉角，蝸桿軸每轉動一圈，所述第一位移檢測傳感器輸出一個脈沖，渦輪減速馬達的渦輪每轉動一圈，所述第二位移檢測傳感器輸出一個脈沖；

第二步，設定初始脈沖計數差值m：將第二位移檢測傳感器輸出第一個脈沖時第一位移檢測傳感器輸出的脈沖計數值設定為初始脈沖計數差值m，0＜m＜n,n為渦輪的齒數；

第三步，設定脈沖計數的修正函數：第二位移檢測傳感器輸出第二個脈沖起至第二位移檢測傳感器輸出最后一個脈沖的若干車庫門位置中的任一車庫門位置，所述第一位移檢測傳感器輸出的脈沖計數y_x與第二位移檢測傳感器輸出的脈沖計數x之間存在線性函數關系：y_x＝(x-1)*n+m，其中，x≥1，根據所述線性函數關系設定第一位移檢測傳感器輸出的脈沖計數y_x的修正函數；

第四步，脈沖計數的比對及修正：在一個車庫門行程中，在第二位移檢測傳感器輸出脈沖的若干車庫門位置中的任一車庫門位置，若第一位移檢測傳感器輸出的脈沖計數y_x與第二位移檢測傳感器輸出的脈沖計數x不符合所述第三步中的所述修正函數，則將第一位移檢測傳感器輸出的脈沖計數y_x修正為根據所述修正函數計算出來的數值。

其進一步技術方案為：

所述修正函數為y_x＝(x-1)*n+m。

所述第四步驟中，第二位移檢測傳感器輸出脈沖的若干車庫門位置中，選取至少一個車庫門位置作為參考點，將參考點位置上第一位移檢測傳感器輸出的脈沖計數y_x與第二位移檢測傳感器輸出的脈沖計數x根據第三步中的所述修正函數進行比對并根據比對結果進行修正。

所述第一位移檢測傳感器采用磁傳感器，所述磁傳感器包括第一磁性件和用來檢測第一磁性件磁場的第一霍爾元件，第一磁性件安裝在蝸桿軸上，第一霍爾元件固定在渦輪減速馬達的殼體上。

所述第二位移檢測傳感器采用磁傳感器，所述磁傳感器包括第二磁性件和用來檢測第二磁性件磁場的第二霍爾元件，第二磁性件安裝在渦輪減速馬達的渦輪上，第二霍爾元件固定在渦輪減速馬達的殼體上。

所述第一磁性件為磁環。

所述第二磁性件為磁鐵。

所述第二步中的m值取決于渦輪減速馬達由停止?fàn)顟B(tài)轉變?yōu)閱訝顟B(tài)那一刻的第二霍爾元件及第二磁性件二者在渦輪端面周向上的位置之間的齒間夾角的數量。

本發明的技術效果：

本發明是對傳統的蝸桿軸霍爾增量型編碼器車庫門的限位方法進行改進，通過針對渦輪減速馬達的渦輪增設一個位移檢測傳感器，并設定渦輪上配設的位移檢測傳感器獲得的脈沖計數與渦輪減速馬達蝸桿軸上配設的位移傳感器的脈沖計數二者之間的函數關系，即與蝸桿軸配設的位移檢測傳感器輸出的脈沖計數等于第二位移檢測傳感器輸出的脈沖計數減去一之后的n倍與m的之和，其中，n為渦輪齒數，m為第二位移檢測傳感器輸出第一個脈沖時，第一位移檢測傳感器輸出的脈沖計數值，且m取決于第二位移檢測傳感器中感應元件與被測信號二者在渦輪端面周向上的位置之間的齒間夾角的數量，m為小于渦輪的齒數n的正整數，如此，在車庫門開門或關門行程中，渦輪減速馬達出現限位偏離時，通過渦輪上配設的位移檢測傳感器的脈沖計數與所設定的修正，在一個車庫門行程中第二位移檢測傳感器輸出脈沖的若干車庫門位置中的任一車庫門位置進行比對及并對蝸桿軸上配設的位移檢測傳感器輸出的脈沖計數進行修正，從而能夠確保車庫門的限位準確可靠。

附圖說明

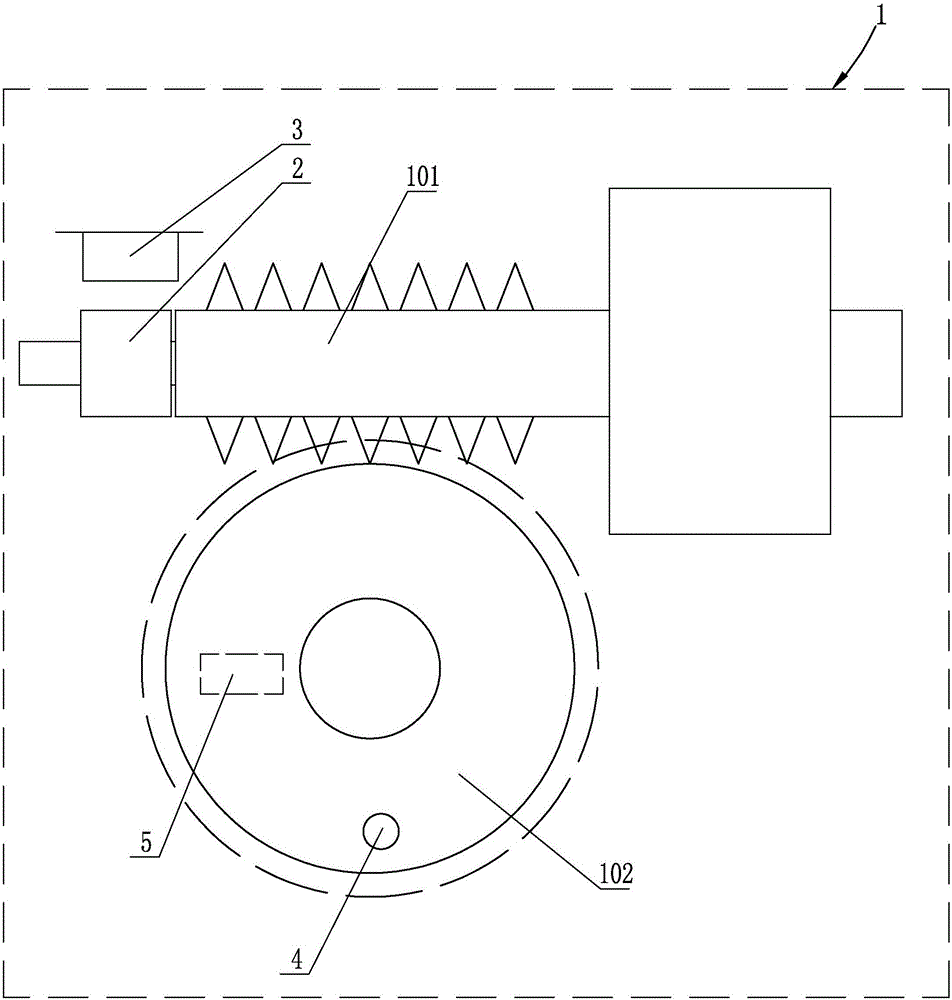

圖1為本發明中渦輪減速馬達以及兩個位移檢測傳感器的簡易結構示意圖。

圖2為一個車庫門行程中的第一位移檢測傳感器輸出的脈沖計數與第二位移檢測傳感器輸出的脈沖計數的函數關系示意圖，圖中，橫軸上0至K之間的橫軸長度表示一個車庫門行程，橫軸上方的計數值表示第二位移檢測傳感器輸出的脈沖計數，橫軸下方的計數值表示第一位移檢測傳感器輸出的脈沖計數，第一位移檢測傳感器輸出的脈沖計數下方箭頭指向的數值為該脈沖計數依據設定的修正函數進行修正的數值。

其中：1、渦輪減速馬達；101、蝸桿軸；102、渦輪；2、第一磁性件；3、第一霍爾元件；4、第二磁性件；5、第二霍爾元件。

具體實施方式

下面結合附圖，說明本發明的具體實施方式。

本發明所述修正式車庫門渦輪減速馬達編碼器的修正方法，包含以下步驟：

第一步，在渦輪減速馬達1上設置第一位移檢測傳感器、第二位移檢測傳感器，分別用于檢測渦輪減速馬達1的蝸桿軸101的旋轉角、渦輪減速馬達1的渦輪102的旋轉角，且蝸桿軸101每轉動一圈，所述第一位移檢測傳感器輸出一個脈沖，渦輪減速馬達1的渦輪102每轉動一圈，所述第二位移檢測傳感器輸出一個脈沖；

第二步，設定初始脈沖計數差值m：將第二位移檢測傳感器輸出第一個脈沖時第一位移檢測傳感器輸出的脈沖計數值設定為初始脈沖計數差值m，0＜m＜n,n為渦輪102的齒數，m為正整數；

第三步，設定脈沖計數的修正函數：第二位移檢測傳感器輸出第二個脈沖起至第二位移檢測傳感器輸出最后一個脈沖的若干車庫門位置中的任一車庫門位置，第一位移檢測傳感器輸出的脈沖計數y_x與第二位移檢測傳感器輸出的脈沖計數x之間存在線性函數關系：y_x＝(x-1)*n+m，也就是第一位移檢測傳感器輸出的脈沖計數y_x等于第二位移檢測傳感器輸出的脈沖計數x減去一之后的數值的n倍與m之和，其中，x≥1，根據所述線性函數關系設定第一位移檢測傳感器輸出的脈沖計數y_x的修正函數，也就是第一位移檢測傳感器輸出的脈沖計數y_x等于第二位移檢測傳感器輸出的脈沖計數x減去一之后的數值的n倍與m之和，其中，x≥1，所述修正函數優選為：y_x＝(x-1)*n+m，當然也可以是基于y_x＝(x-1)*n+m而作出的僅是形式上發生變化的其他函數關系式，在第二位移檢測傳感器輸出第一個脈沖時，也適用于所述修正函數，即按照設定的修正函數，第二位移檢測傳感器輸出第一個脈沖時，第一位移檢測傳感器輸出的脈沖計數值為m；

第四步，脈沖計數的比對及修正：在第二位移檢測傳感器輸出脈沖的若干車庫門位置中的任一車庫門位置，若第一位移檢測傳感器輸出的脈沖計數y_x與第二位移檢測傳感器輸出的脈沖計數x不符合第三步中的所述修正函數，則將第一位移檢測傳感器輸出的脈沖計數y_x修正為根據所述修正函數計算出來的數值。

進一步地，為了提高效率，所述第四步驟中，第二位移檢測傳感器輸出脈沖的若干車庫門位置中，選取至少一個車庫門位置作為參考點，將位于參考點位置時，第一位移檢測傳感器輸出的脈沖計數y_x與第二位移檢測傳感器輸出的脈沖計數x根據第三步驟中的所述修正函數進行比對并根據比對結果進行修正。

本發明所述修正式車庫門渦輪減速馬達編碼器的修正方法是基于兩個位移檢測傳感器的使用，見圖1，兩個位移檢測傳感器分別是用于檢測渦輪減速馬達1的蝸桿軸101的旋轉角的第一位移檢測傳感器和用于檢測渦輪減速馬達1的渦輪102的旋轉角的第二位移檢測傳感器，第一位移檢測傳感器和第二位移檢測傳感器均采用磁傳感器，其中，第一位移檢測傳感器包括第一磁性件2和用來檢測第一磁性件2磁場的第一霍爾元件3，第一磁性件2安裝在蝸桿軸101上，第一磁性件2優選為磁環，環形磁體的磁環更容易與蝸桿軸101進行裝拆；第二位移檢測傳感器采用第二磁性件4和用來檢測第二磁性件4磁場的第二霍爾元件5，第二磁性件4安裝在渦輪減速馬達1的渦輪102上，第二磁性件4優先為沿渦輪102軸向安裝的條形磁鐵，第一霍爾元件3、第二霍爾元件5與電路板連接后嵌裝在渦輪減速馬達1的殼體上，霍爾元件與電路板的安裝為現有技術。所述第二步驟中的m值取決于渦輪減速馬達1由停止?fàn)顟B(tài)轉變?yōu)閱訝顟B(tài)那一刻的第二霍爾元件5及第二磁性件4二者在渦輪102端面周向上的位置之間的齒間夾角的數量。所述“齒間夾角”，指渦輪102上相鄰齒的中心線之間的夾角，即360°與渦輪102的齒數n的商，如第二位移檢測傳感器在渦輪減速馬達1上安裝到位后或者渦輪減速馬達1由停滯狀態至下一次啟動前，第二位移檢測傳感器中第二霍爾元件5及第二磁性件4在渦輪102端面的周向上相差一個齒間夾角，則m的取值為1，若相差20個齒間夾角，則m的取值為20。

所述渦輪減速馬達1屬于現有技術，通過市售可以獲得，所述渦輪減速馬達1的轉子軸與蝸桿軸101為同軸，與渦輪102一體安裝的軸為整個渦輪減速馬達1的動力輸出軸。

見圖2，圖2為一個車庫門行程中的第一位移檢測傳感器輸出的脈沖計數與第二位移檢測傳感器輸出的脈沖計數的函數關系示意圖，圖中，橫軸上0至K之間的橫軸長度表示一個車庫門行程，“0”表示一個車庫門行程的起始位位置兩個位移檢測傳感器輸出的脈沖計數，“K”表示一個車庫門行程的終點位置第一位移檢測傳感器輸出的脈沖計數，橫軸上方的計數值表示第二位移檢測傳感器實際輸出的脈沖計數，橫軸下方的計數值表示第一位移檢測傳感器實際輸出的脈沖計數，第一位移檢測傳感器輸出的脈沖計數下方箭頭指向的數值為該脈沖計數依據第三步驟中的所述函數關系計算得出的修正值，圖中橫軸下方各個y值之間的刻度線僅是示意，并不代表實際的間隔脈沖數，從圖中可知，如果選取第二位移檢測傳感器輸出第一個脈沖的位置為參考點，即x＝1，第一位移檢測傳感器輸出的脈沖計數為y₁，那么在該參考點，將第一位移檢測傳感器輸出的脈沖計數y₁與所述修正函數得到的修正值m進行比對，如果不相符，則將y₁修正為所述修正函數計算出來的數值m,以此類推，可以對車庫門行程中在第二位移檢測傳感器輸出脈沖的若干車庫門位置中的任一車庫門位置進行比對及修正。

由于尼龍渦輪在實際使用中容易出現限位偏離，因此，本發明更多的使用在尼龍渦輪減速馬達上。

本發明所述兩個位移傳感器不限于磁鐵和霍爾元件組成的磁傳感器，在選用磁鐵的情況下，霍爾元件也可以更換為磁電阻效應元件MR和磁阻抗元件MX,在不使用磁傳感器的情況下，也可以選用現有技術中的光柵盤和光電探測裝置組成的光電編碼器。

以上描述是對本發明的解釋，不是對發明的限定，本發明所限定的范圍參見權利要求，在本發明的保護范圍之內，可以作任何形式的修改。
