技術領域：

本發明涉及電機生產設備的技術領域，更具體地說涉及一種轉子生產線脫殼裝置上的輸料通道。

背景技術：
：

目前定子和轉子是電機的重要組成部件。轉子在完成壓鑄后須對轉子進行脫殼處理，以便去除轉子沖片上的鋁，同時使轉子沖片槽孔內鋁與沖片不粘結在一起。而現在進行該工序一般是人工使用鉗子進行脫殼處理，其過程易出現燙傷事故，還存在轉子的鋁端環變形受損的情況，其方式不僅安全性較差，而且其出現的報廢較多。

技術實現要素：
：

本發明的目的就是針對現有技術之不足，而提供了一種轉子生產線脫殼裝置上的輸料通道，其變更轉子脫殼處的輸送方式，既能方便轉子的脫殼處理，同時能提高安全性，減小燙傷事故的發生。

為實現上述目的，本發明采用的技術方案如下：

一種轉子生產線脫殼裝置上的輸料通道，包括插設在螺旋狀的高頻管內的豎直通道，豎直通道的外壁上成型有兩道貫穿豎直通道內壁的弧形切槽，豎直通道上安設有與弧形切槽相配合的閥組件，閥組件包括插接在豎直通道弧形切槽的圓形閥板，圓形閥板的一側安設在豎直通道內，圓形閥板的另一側露出豎直通道的外壁，圓形閥板上成型有支耳，支耳分布在豎直通道的外側，支耳的上、下側設置有鉸接塊并通過鉸接軸和鉸接塊相鉸接，鉸接塊固定在豎直通道的外壁上，所述的鉸接軸插套有扭簧，扭簧的一端固定在鉸接塊上、另一端插接在豎直通道上；所述閥組件上設有l(wèi)形的把手，把手的一端固定在支耳上、另一端固定在圓形閥板露出豎直通道外壁的側邊上。

優選的，所述豎直通道的上、下端成型有法蘭。

優選的，所述閥組件上的鉸接塊分布在弧形切槽的一端，弧形切槽另一端至閥組件上鉸接軸的距離大于圓形閥板上側邊至鉸接軸的最大距離。

優選的，所述閥組件上圓形閥板分布在豎直通道內的面積大于圓形閥板露出豎直通道外壁的面積。

優選的，所述閥組件上圓形閥板的側邊成型有倒角。

優選的，所述的把手采用為桿件，把手上插套固定有耐熱絕緣套。

優選的，所述的豎直通道和閥組件均采用非磁性材質，閥組件上鉸接軸的兩端均成型有圓形的擋塊，螺旋狀的高頻管分布在閥組件之間。

本發明的有益效果在于：其結構簡單，通過變更了轉子脫殼的輸送方式，既能方便轉子的脫殼處理，同時能提高安全性，減小燙傷事故的發生。

附圖說明：

圖1為本發明立體的結構示意圖；

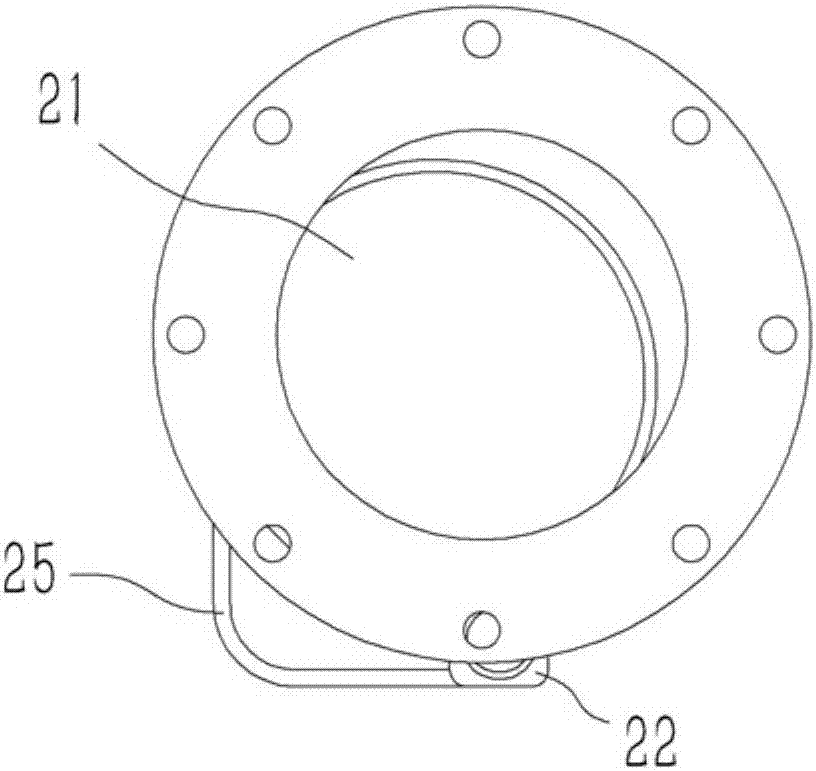

圖2為本發明俯視的結構示意圖；

圖3為本發明另一角度的立體結構示意圖；

圖4為本發明正視的結構示意圖。

圖中：1、豎直通道；11、弧形切槽；12、法蘭；2、閥組件；21、圓形閥板；211、支耳；212、倒角；22、鉸接塊；23、鉸接軸；24、扭簧；25、把手。

具體實施方式：

實施例：見圖1至4所示，一種轉子生產線脫殼裝置上的輸料通道，包括插設在螺旋狀的高頻管內的豎直通道1，豎直通道1的外壁上成型有兩道貫穿豎直通道1內壁的弧形切槽11，豎直通道1上安設有與弧形切槽11相配合的閥組件2，閥組件2包括插接在豎直通道1弧形切槽11的圓形閥板21，圓形閥板21的一側安設在豎直通道1內，圓形閥板21的另一側露出豎直通道1的外壁，圓形閥板21上成型有支耳211，支耳211分布在豎直通道1的外側，支耳211的上、下側設置有鉸接塊22并通過鉸接軸23和鉸接塊22相鉸接，鉸接塊22固定在豎直通道1的外壁上，所述的鉸接軸23插套有扭簧24，扭簧24的一端固定在鉸接塊22上、另一端插接在豎直通道1上；所述閥組件2上設有l(wèi)形的把手25，把手25的一端固定在支耳211上、另一端固定在圓形閥板21露出豎直通道1外壁的側邊上。

所述豎直通道1的上、下端成型有法蘭12。

所述閥組件2上的鉸接塊22分布在弧形切槽11的一端，弧形切槽11另一端至閥組件2上鉸接軸23的距離大于圓形閥板21上側邊至鉸接軸23的最大距離。

所述閥組件2上圓形閥板21分布在豎直通道1內的面積大于圓形閥板21露出豎直通道1外壁的面積。

所述閥組件2上圓形閥板21的側邊成型有倒角212。

所述的把手25采用為桿件，把手25上插套固定有耐熱絕緣套。

所述的豎直通道1和閥組件2均采用非磁性材質，閥組件2上鉸接軸23的兩端均成型有圓形的擋塊，螺旋狀的高頻管分布在閥組件2之間。

工作原理：本發明為轉子脫殼裝置上的輸料通道，其輸料通道通過在豎直通道1上安設兩個閥組件2，通過閥組件2上的圓形閥板21實現轉子之間的隔斷，而豎直通道1的上端可以通過法蘭12與轉子送料通道相連，豎直通道1的下端可以通過法蘭12與冷卻裝置相連；脫殼時，先拉豎直通道1上端閥組件2的把手25，將圓形閥板21從豎直通道1抽出，則轉子落到豎直通道1下端閥組件2上的圓形閥板21上，放掉原先的把手25，在扭簧24的作用下實現復位，進行加熱脫殼，然后再打開豎直通道1下端閥組件2上的圓形閥板21，實現脫殼的轉子落料。

所述實施例用以例示性說明本發明，而非用于限制本發明。任何本領域技術人員均可在不違背本發明的精神及范疇下，對所述實施例進行修改，因此本發明的權利保護范圍，應如本發明的權利要求所列。

技術特征：

技術總結
本發明公開了一種轉子生產線脫殼裝置上的輸料通道，包括插設在螺旋狀的高頻管內的豎直通道，豎直通道的外壁上成型有兩道貫穿豎直通道內壁的弧形切槽，豎直通道上安設有與弧形切槽相配合的閥組件，閥組件包括插接在豎直通道弧形切槽的圓形閥板，圓形閥板的一側安設在豎直通道內，圓形閥板的另一側露出豎直通道的外壁，圓形閥板上成型有支耳，支耳分布在豎直通道的外側，支耳的上、下側設置有鉸接塊并通過鉸接軸和鉸接塊相鉸接，所述的鉸接軸插套有扭簧，扭簧的一端固定在鉸接塊上、另一端插接在豎直通道上；把手的一端固定在支耳上、另一端固定在圓形閥板露出豎直通道外壁的側邊上。本發明既能方便轉子的脫殼處理，同時能提高安全性，減小燙傷事故的發生。

技術研發人員：徐亞維
受保護的技術使用者：東莞市聯洲知識產權運營管理有限公司
技術研發日：2017.05.23
技術公布日：2017.08.18
