本發明涉及電表箱，具體為一種居民區用集約型電表箱。

背景技術：

1、居民樓內的電表大都位于電井內的集約型電表箱內，集中式的設計方便電工對電表箱內的電表進行檢修。

2、市面上常見的集約型電表箱一部分為相對密封式設計、另一部分為非密封式設計，前者散熱效果幾乎沒有，而后者也僅僅是在箱體下方開設幾個散熱孔，散熱效果也一般。特別是申請人所在的四大火爐之一的武漢市，現如今的夏天大都長時間處于高溫環境，夏天家家都會使用家里的大功率空調對室內環境進行降溫，保證居住環境的舒適性，而使用較久的電表箱內會存在電氣線路老化的現象，夏季居民用電量大時，會存在電線過熱燒焦絕緣外皮引發火災的隱患，尤其夏季夜晚處于用電高峰期時電線更容易過熱，并且為了用電安全，每過一定時間后電力公司會派電工對所有的電表進行檢查、維修更換，申請人管轄范圍是武漢市東湖新技術開發區目前600平方公里400余萬實際人口的接近200萬只電表，由于用電戶數逐年增多，員工負擔越來越重，如何減小電表故障率、延長電表使用壽命、方便地更換電表迫在眉睫，當然，能夠不停電地更換電表對用戶來說是一種非常好的選擇。cn219392142u公開了一種便于更換電表的電表箱結構，在固定電表時只需按壓固定組件的按壓柄即可實現對電表的固定夾持，使用方便快捷，但必須停電進行，如果在大夏天對申請人轄區用戶停電更換電表，那么將對用戶帶來不好的體驗。

技術實現思路

1、針對現有技術存在的不足，本發明提供一種居民區用集約型電表箱，包括箱體1，所述箱體1內設置有多組安裝電表2的電表安裝架3，所述安裝架3上至少設置有兩組插接孔一35、可滑動地設置在所述插接孔一中的插接柱一36、插接孔二38、可滑動地設置在所述插接孔二中的插接柱二37，所述插接孔一可與進線7相連，所述插接孔二可與出線8相連，所述插接孔一35、插接孔二38與所述安裝架3之間設置有中間導體33，所述中間導體與所述安裝架之間還設置有彈簧32，所述中間導體上靠近所述插接孔一、插接孔二一側對應所述插接孔一、插接孔二分別設置有絕緣柱34，所述絕緣柱直徑小于所述插接孔一、插接孔二的直徑。

2、進一步地，還包括設置在所述安裝架上的限位圈31，所述彈簧設置在所述限位圈31中。

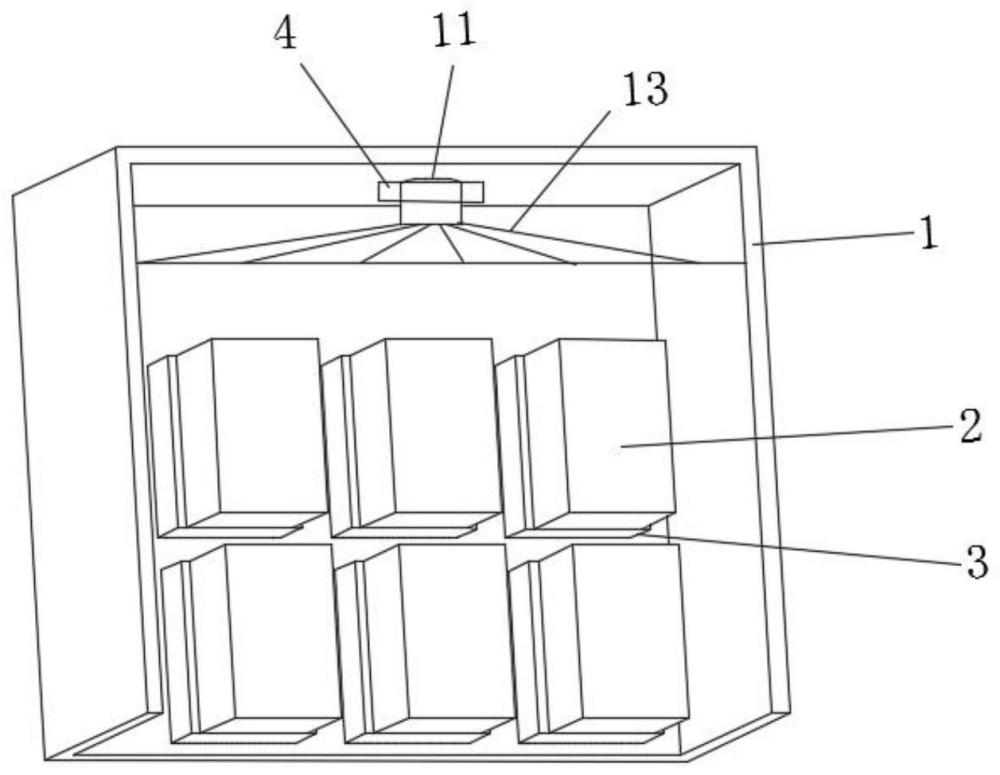

3、進一步地，所述箱體1內壁頂部設置有引風機4、出風口11、排風管12，所述箱體1底部設置有細長的進風口6，所述進風口6上安裝有濾網5。

4、進一步地，所述排風管12的排風方向為水平方向。

5、進一步地，還包括設置在所述箱體上部的若干導風板13，所述導風板一端聚集后與所述引風機4的入口相連。

6、與現有技術相比，本發明具備以下有益效果：

7、本發明的居民區用集約型電表箱在安裝電表時，將進入電表的負載進線、出線分別與插接孔相連，插入電表的插接柱的另一端滑動地插入插接孔中，在插接柱的另一端設置可導通可分離的中間導體作為電表脫離箱體后的進線、出線的臨時連通件從而實現不停電更換電表，不影響用戶用電，并且更換電表簡單方便；在箱體上部設置引風機、導風板，使得箱體內空氣流動均勻，實現箱體內均勻散熱，保證每塊電表都工作在一個較低的的溫度范圍，避免箱體內局部溫度過高，安全性更好。

技術特征：

1.一種居民區用集約型電表箱，包括箱體(1)，其特征在于：所述箱體(1)內設置有多組安裝電表(2)的電表安裝架(3)，所述安裝架(3)上至少設置有兩組插接孔一(35)、可滑動地設置在所述插接孔一中的插接柱一(36)、插接孔二(38)、可滑動地設置在所述插接孔二中的插接柱二(37)，所述插接孔一可與進線(7)相連，所述插接孔二可與出線(8)相連，所述插接孔一(35)、插接孔二(38)與所述安裝架(3)之間設置有中間導體(33)，所述中間導體與所述安裝架之間還設置有彈簧(32)，所述中間導體上靠近所述插接孔一、插接孔二一側對應所述插接孔一、插接孔二分別設置有絕緣柱(34)，所述絕緣柱直徑小于所述插接孔一、插接孔二的直徑。

2.根據權利要求1所述的居民區用集約型電表箱，其特征在于：還包括設置在所述安裝架上的限位圈(31)，所述彈簧設置在所述限位圈(31)中。

3.根據權利要求1所述的居民區用集約型電表箱，其特征在于：所述箱體(1)內壁頂部設置有引風機(4)、出風口(11)、排風管(12)，所述箱體(1)底部設置有細長的進風口(6)，所述進風口(6)上安裝有濾網(5)。

4.根據權利要求3所述的居民區用集約型電表箱，其特征在于：所述排風管(12)的排風方向為水平方向。

5.根據權利要求3所述的居民區用集約型電表箱，其特征在于：還包括設置在所述箱體上部的若干導風板(13)，所述導風板一端聚集后與所述引風機(4)的入口相連。

技術總結
本發明公開了一種居民區用集約型電表箱，包括箱體及箱體內的多組電表安裝架，所述安裝架上至少設置有兩組插接孔一、插接柱一、插接孔二、插接柱二，所述插接孔一、插接孔二與所述安裝架之間設置有中間導體，所述中間導體與所述安裝架之間還設置有彈簧，另一側對應所述插接孔一、插接孔二分別設置有絕緣柱。本發明的居民區用集約型電表箱在插接柱的另一端設置可導通可分離的中間導體作為電表脫離箱體后的進線、出線的臨時連通件從而實現不停電更換電表，不影響用戶用電，并且更換電表簡單方便；在箱體上部設置引風機、導風板，使得箱體內空氣流動均勻，實現箱體內均勻散熱。

技術研發人員：李瀟,李長亮,夏瑜昆,肖國耀,彭旭武,師冉,高克勤
受保護的技術使用者：國網湖北省電力有限公司武漢市東湖新技術開發區供電公司
技術研發日：
技術公布日：2025/4/28
