本技術涉及倉泵平衡管清理，特別是涉及一種粉劑輸送倉泵平衡管自清堵系統。

背景技術：

1、利用倉泵輸送粉劑物料時，需要利用中間料倉對倉泵進行定期供料，中間料倉與倉泵之間還需連接平衡管以平衡氣壓，鋼鐵行業半干法煙氣脫硫工藝時，因輸送的粉劑物料中具有一定含水率，平衡管在倉泵運行一段時間后，粉劑會黏附于平衡管壁，為解決平衡管堵塞問題，本實用新型提出了一種粉劑輸送倉泵平衡管自清堵系統。

技術實現思路

1、為了解決以上技術問題，本實用新型提供了一種粉劑輸送倉泵平衡管自清堵系統，利用集塵過濾器攔截倉泵內隨氣流經過平衡管的粉塵，避免粉塵在整個平衡管內板結堵塞，實現了倉泵聯通管自動清灰，隔絕粉塵進入平衡管后段，從而保證進料閥打開時倉泵與料倉能夠有效聯通并穩定進料。

2、本方案中的粉劑輸送倉泵平衡管自清堵系統，包括通過進料管連接的中間料倉及倉泵，且進料管上設置有進料閥，所述中間料倉及倉泵之間還連接有平衡管，平衡管上沿倉泵至中間料倉方向依次安裝有集塵過濾器和平衡管聯通閥，在集塵過濾器和平衡管聯通閥之間的平衡管上還通過管道通入有脈沖反吹氣源，該管道上連接有電磁脈沖閥。

3、本實用新型進一步限定的技術方案是：

4、進一步的，所述進料閥包括有連接于進料管上的倉泵手動進料閥和/或倉泵氣動進料閥。

5、進一步的，所述中間料倉的高度大于倉泵的高度，且進料管兩端分別連接于中間料倉的底部和倉泵的頂部。

6、進一步的，所述中間料倉呈漏斗狀。

7、本實用新型的有益效果是：本實用新型通過在輸送倉泵系統中增設集塵過濾器及電磁脈沖閥，利用集塵過濾器攔截倉泵內隨氣流經過平衡管的粉塵，避免粉塵在整個平衡管內板結堵塞，實現了倉泵聯通管自動清灰，隔絕粉塵進入平衡管后段，從而保證進料閥打開時倉泵與料倉能夠有效聯通并穩定進料，減少人工清理工作量，提升了倉泵整體運行效率。

技術特征：

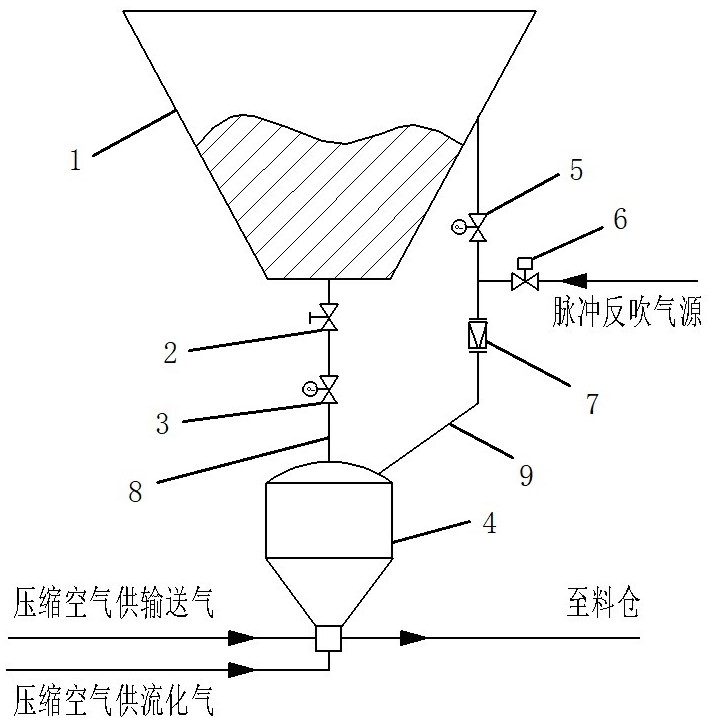

1.一種粉劑輸送倉泵平衡管自清堵系統，包括通過進料管（8）連接的中間料倉（1）及倉泵（4），且進料管（8）上設置有進料閥，其特征在于，所述中間料倉（1）及倉泵（4）之間還連接有平衡管（9），平衡管（9）上沿倉泵（4）至中間料倉（1）方向依次安裝有集塵過濾器（7）和平衡管聯通閥（5），在集塵過濾器（7）和平衡管聯通閥（5）之間的平衡管（9）上還通過管道通入有脈沖反吹氣源，該管道上連接有電磁脈沖閥（6）。

2.根據權利要求1所述的粉劑輸送倉泵平衡管自清堵系統，其特征在于，所述進料閥包括有連接于進料管（8）上的倉泵手動進料閥（2）和/或倉泵氣動進料閥（3）。

3.根據權利要求1所述的粉劑輸送倉泵平衡管自清堵系統，其特征在于，所述中間料倉（1）的高度大于倉泵（4）的高度，且進料管（8）兩端分別連接于中間料倉（1）的底部和倉泵（4）的頂部。

4.根據權利要求1所述的粉劑輸送倉泵平衡管自清堵系統，其特征在于，所述中間料倉（1）呈漏斗狀。

技術總結
本技術涉及倉泵平衡管清理技術領域，特別是涉及一種粉劑輸送倉泵平衡管自清堵系統，包括通過進料管連接的中間料倉及倉泵，且進料管上設置有進料閥，中間料倉及倉泵之間還連接有平衡管，平衡管上沿倉泵至中間料倉方向依次安裝有集塵過濾器和平衡管聯通閥，在集塵過濾器和平衡管聯通閥之間的平衡管上還通過管道通入有脈沖反吹氣源，該管道上連接有電磁脈沖閥。本技術利用集塵過濾器攔截倉泵內隨氣流經過平衡管的粉塵，避免粉塵在整個平衡管內板結堵塞，實現了倉泵聯通管自動清灰，從而保證進料閥打開時倉泵與料倉能夠有效聯通并穩定進料，提升了倉泵整體運行效率。

技術研發人員：許凱
受保護的技術使用者：南京金瀚環保科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
