本發明涉及電源，特別是一種配電組件、機柜及設備。

背景技術：

1、目前，機柜已成為通信設備行業中不可缺少的用品，并且隨著通信設備行業的不斷發展，機柜所體現的功能也越來越強大,機柜不僅可以用來存放服務器、電信設備和it設備，為存放在其內的設備提供安全穩定運行的環境，還可以使機柜內布線整齊有序。

2、為了使機柜的布線整齊有序，通常在機柜在設置有機柜配電單元(rack?powerdistribution?unit，簡稱為rpdu)，如圖1a所示，rpdu是為安裝在機柜內的設備提供電力分配而設計的，擁有不同的功能、安裝方式和不同插位組合的多種系列規格，能為不同的電源環境提供適合的機架式電源分配解決方案，減少布線數量，從而使機柜中的電源分配更加整齊、可靠、安全、專業和美觀，并使得機柜中電源的維護更加便利和可靠。

3、然而，由于機柜的應用場景不同，為機柜供電的接口的類型可能為單相電接口，也可能是三相電接口。為了匹配不同類型的供電接口，在機柜需要設置不同類型的rpdu，如圖使用單項rpdu或三相rpdu進行適配，如圖1b及圖1c所示，造成不同機柜內rpdu的類型不同，進而造成機柜難以管理及交接，造成機柜難以維護，降低了機柜維護的效率。

技術實現思路

1、有鑒于此，本技術提供一種配電組件、機柜及設備，以利于解決現有技術中機柜維護效率低的問題。

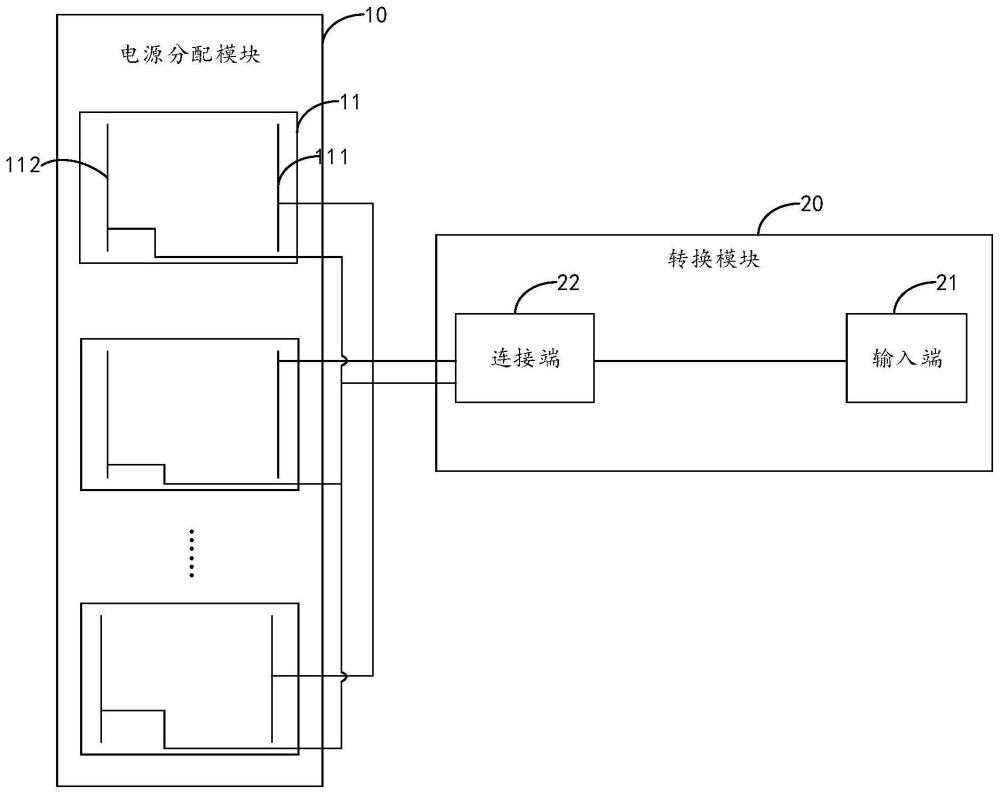

2、第一方面，本技術實施例提供了一種配電組件，包括：

3、電源分配模塊，所述電源分配模塊包括n對第一電源端子，每對第一電源端子包括第一相線端及第一零線端；所述電源分配模塊，用于通過所述n對第一電源端子同時接收n組x相電信號且輸出n組x相電信號，還用于通過m對第一電源端子接收m組x相電信號且輸出m組x相電信號；其中，n為大于m且不小于2的整數，m為大于0的整數，x為大于0的整數；

4、轉換模塊，所述轉換模塊包括輸入端及連接端，所述連接端與k對第一電源端子中的第一相線端及第一零線端電連接；所述轉換模塊用于通過所述輸入端接收y相電信號，將所述y相電信號轉換為h組x相電信號并通過所述連接端輸出至所述電源分配模塊；其中，k為大于0且不大于n的整數，y為不小于x的整數，h為大于0、不大于k且不大于y的整數。

5、在第一方面的一種可能的實現方式中，所述電源分配模塊還包括第一接地端，所述轉換模塊還包括第二接地端，所述第一接地端與所述第二接地端電連接。

6、在第一方面的一種可能的實現方式中，所述轉換模塊包括第一連接器；

7、所述第一連接器包括第一輸入端及第一連接端，所述第一輸入端包括第一零線輸入端、k個第一相線輸入端；所述第一連接端包括k對第二電源端子，每對第二電源端子包括第二相線端及第二零線端；

8、所述k對第二電源端子中的第二相線端的第一端分別與所述k個第一相線輸入端電連接，且不同第二相線端的第一端電連接的第一相線輸入端不同；所述k對第二電源端子中的第二零線端的第一端與所述第一零線輸入端電連接；所述k對第二電源端子中的第二相線端的第二端分別與所述k對第一電源端子中的第一相線端電連接，且不同第二相線端的第二端電連接的第一相線端不同；所述k對第二電源端子中的第二零線端的第二端分別與所述k對第一電源端子中的第一零線端電連接，且不同第二零線端的第二端電連接的第一零線端不同；

9、所述第一連接器，用于通過所述第一輸入端接收y相電信號，將所述y相電信號轉換為h組x相電信號，通過所述h對第二電源端子向所述電源分配模塊輸出所述h組x相電信號。

10、在第一方面的一種可能的實現方式中，所述第一連接器的第一輸入端包括一個第一零線輸入端、k個第一相線輸入端；

11、所述k對第二電源端子中的第二相線端的第一端分別與所述k個第一相線輸入端電連接，且不同第二相線端的第一端電連接的第一相線輸入端不同；所述k對第二電源端子中的第二零線端的第一端均與所述一個第一零線輸入端電連接。

12、在第一方面的一種可能的實現方式中，所述第一輸入端還包括第三接地端，所述第一連接端還包括第二接地端；所述第三接地端與所述第二接地端的第一端電連接，所述第二接地端的第二端與所述第一接地端電連接。

13、在第一方面的一種可能的實現方式中，所述第一連接器的第一輸入端包括k個子輸入端，每個子輸出端包括第一零線輸入端及第一相線輸入端；

14、所述k對第二電源端子中的第二相線端的第一端分別與所述k個子輸入端中的第一相線輸入端電連接，且不同第二相線端的第一端電連接的子輸入端的第一相線輸入端不同，所述k對第二電源端子中的第二零線端的第一端分別與所述k個子輸入端中的第一零線輸入端電連接，且不同第二零線端的第一端電連接的子輸入端的第一零線輸入端不同；

15、所述第一連接器，用于通過h個子輸入端接收h個y相電信號并將所述h個y相電信號轉換為h組x相電信號，通過所述h對第二電源端子向所述電源分配模塊輸出所述h組x相電信號。

16、在第一方面的一種可能的實現方式中，每個子輸入端還包括子接地端，所述第一連接端還包括第二接地端；

17、所述k個子接地端與所述第二接地端的第一端電連接，所述第二接地端的第二端與所述第一接地端電連接。

18、在第一方面的一種可能的實現方式中，所述轉換模塊包括第二連接器及轉接器；

19、所述第二連接器包括第二輸入端及第二連接端，所述第二輸入端包括一個第二零線輸入端及k個第二相線輸入端，所述第二連接端包括一個第三零線端及k個第三相線端；所述第二零線輸入端與所述第三零線端的第一端電連接，且不同所述第二零線輸入端電連接的第三零線端的第一端不同；所述k個第三相線端的第一端分別與所述k個第二相線輸入端電連接，且不同所述第三相線端的第一端電連接的第二相線輸入端不同；

20、所述轉接器包括一個第一轉換端及與所述第一轉換端電連接的k個第二轉換端，且所述k個第二轉換端與所述k個第三相線端一一對應；所述第三零線端的第二端與所述第一轉換端電連接，所述k個第二轉換端分別與所述k對第一電源端子中的第一零線端電連接，且不同第二轉換端電連接的第一零線端不同；

21、所述第二連接器，用于通過所述第二輸入端接收y相電信號并將所述y相電信號轉換為h組x相電信號，通過所述h對第三電源端子向所述電源分配模塊輸出所述h組x相電信號；每個所述第三電源端子包括第二連接器中的第三相線端及所述轉接器中對應的第二轉換端。

22、在第一方面的一種可能的實現方式中，y與k的值為3。

23、在第一方面的一種可能的實現方式中，所述轉換模塊包括至少一個，且至多k個第三連接器；

24、每個第三連接器包括第三輸入端及第四連接端，且在每個第三連接器中，所述第三輸入端包括第三零線輸入端及第三相線輸入端，所述第四連接端包括第四零線端及第四相線端；所述第四零線端的第一端與所述第三零線輸入端電連接，所述第四相線端的第一端與所述第三相線輸入端電連接；

25、所述k個第三連接器的第四相線端的第二端分別與k對第一電源端子中的第一相線端電連接，且不同第四相線端的第二端電連接的第一相線端不同；所述k個第三連接器的第四零線端的第二端分別與k對第一電源端子中的第一零線端電連接，且不同第四零線端的第二端電連接的第一零線端不同；

26、所述第三連接器，用于通過所述第三輸入端接收y相電信號并將所述y相電信號轉換為一組x相電信號，通過所述第四連接端向所述電源分配模塊輸出所述一組x相電信號。

27、在第一方面的一種可能的實現方式中，所述x的值為1。

28、在第一方面的一種可能的實現方式中，所述n的值為3，和/或m的值為1。

29、第二方面，本技術實施例提供了一種機柜，包括：上述第一方面任一項所述的配電組件。

30、第三方面，本技術實施例提供了一種設備，包括上述第一方面任一項所述的配電組件或包括上述第二方面所述的機柜。

31、采用本技術實施例所提供的方案，配電組件包括電源分配模塊及轉換模塊。電源分配模塊包括n對第一電源端子，每對第一電源端子包括第一相線端及第一零線端。電源分配模塊，用于通過n對第一電源端子同時接收n組x相電信號且輸出n組x相電信號，還用于通過m對第一電源端子接收m組x相電信號且輸出m組x相電信號。轉換模塊包括輸入端及連接端。連接端與電源分配模塊中的k對第一電源端子中的第一相線端及第一零線端電連接。轉換模塊用于通過輸入端接收y相電信號，將y相電信號轉換為h組x相電信號并通過連接端輸出至電源分配模塊。這樣一來，通過轉換模塊可以將接收的y相電信號轉換為h組x相電信號，并將h組x相電信號通過轉換端傳輸至電源分配模塊。電源分配模塊不僅可以通過m對第一電源端子接收m組x相電信號并輸出m組x向電信號，還可以通過n對第一電源端子接收n組x項電信號并輸出n組x向電信號。即為，在本技術實施例中可以配電組件通過轉換模塊將y相電信號轉換為x相電信號，其中，y可以與x不同，并通過電源分配模塊輸出，實現將不同類型的電信號轉換為x相電信號。也就是說，本技術中的配電組件可以適用于不同類型的供電接口，從不同類型的供電接口接收不同類型的相電信號后，可以將其轉換為x相電信號后輸出。這樣將其應用于機柜時可以實現不同機柜應用的配電組件均相同，大大降低了機柜管理及交接的難度，即為降低了機柜維護復雜度，提高了機柜的維護效率。
