本發明涉及電機，特別涉及一種葉輪組件、驅動裝置及洗衣機。

背景技術：

1、滾筒洗衣機、波輪洗衣機等通常具有至少兩種工況，即洗滌和脫水，也就是說，對應的電機具有至少兩個轉速不同的檔位，在洗滌工況下，電機的轉速一般在1000rpm以下，而在脫水工況下，電機的轉速遠大于1000rpm，達到10000rpm或以上。為對電機散熱，通常而言，在電機上安裝風葉，雖然在洗滌工況下，低轉速的風葉能夠有效對電機散熱，然而，在脫水工況下，高轉速的風葉將導致氣動噪音增加，風阻損失大，影響電機的輸出功率，現有的風葉無法兼顧兩種工況。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提出一種在電機高速轉動時能夠使第一葉輪與電機的轉軸分離以避免氣動噪音的產生和風阻損失的葉輪組件。

2、本發明還提出一種具有上述葉輪組件的驅動裝置和具有上述驅動裝置的洗衣機。

3、根據本發明第一方面實施例的葉輪組件，應用于電機，所述葉輪組件包括：

4、第一葉輪，安裝于所述電機的轉軸并與所述轉軸相對轉動；

5、離合機構，固定安裝于，當所述離合機構處于第一狀態，所述離合機構與所述第一葉輪同步轉動，當所述離合機構處于第二狀態，所述離合機構與所述第一葉輪分離；

6、其中，所述離合機構處于所述第一狀態時，所述電機的轉速為v1，所述離合機構處于所述第二狀態時，所述電機的轉速為v2，滿足v1＜v2。

7、根據本發明第一方面實施例的葉輪組件，至少具有如下有益效果：通過設置離合機構，在低轉速的第一狀態下，離合機構能夠與第一葉輪同步轉動，即第一葉輪與電機的轉軸同步轉動，適于對電機自身散熱，在高轉速的第二狀態下，離合機構能夠與第一葉輪分離，使第一葉輪與電機的轉軸分離，第一葉輪停止轉動，避免了高轉速所帶來的氣動噪音和風阻損失，減小對電機的輸出功率的影響。

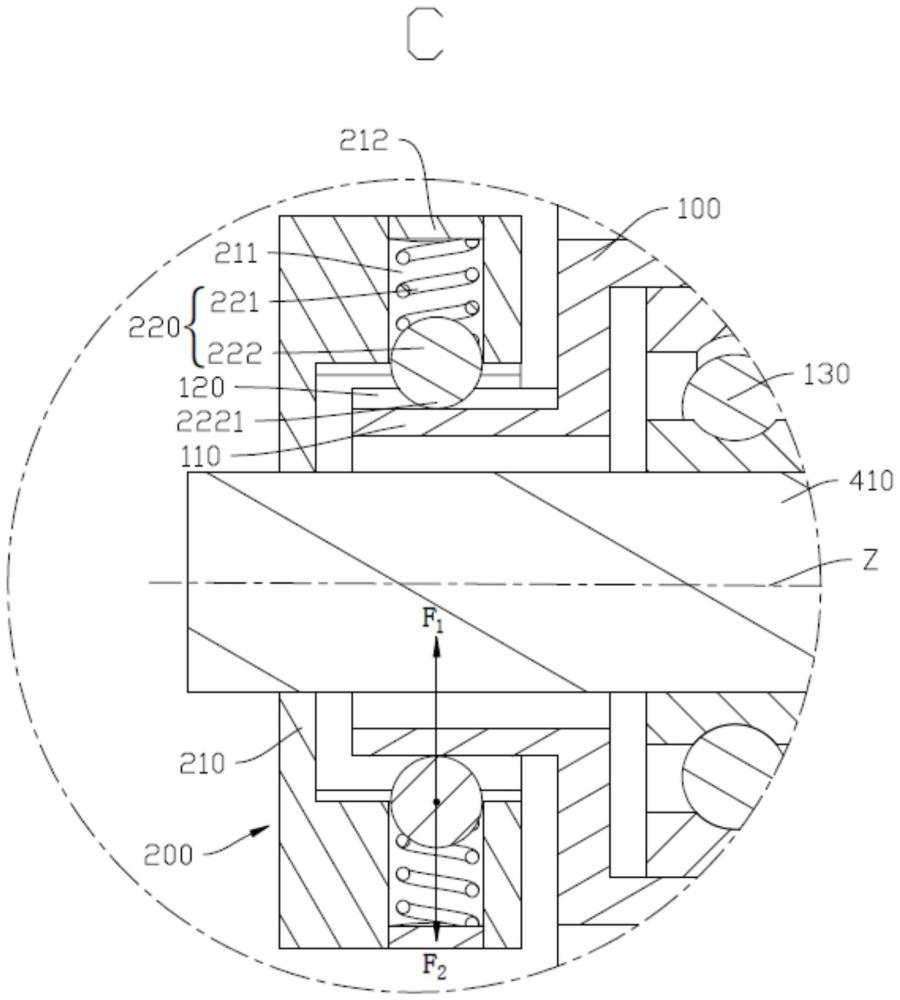

8、根據本發明的一些實施例，所述離合機構包括安裝座和離合構件，所述離合構件包括彈性件和結合件，所述安裝座適于與所述轉軸連接，所述結合件活動安裝于所述安裝座，所述彈性件設于所述安裝座，所述第一葉輪包括傳動部，當所述離合機構處于所述第一狀態，所述彈性件能夠驅使所述結合件偏移以使所述結合件與所述傳動部結合，當所述離合機構處于所述第二狀態，所述結合件能夠反向偏移并與所述傳動部分離。

9、根據本發明的一些實施例，所述結合件滑動安裝于所述安裝座，且所述結合件的滑動方向與所述第一葉輪的中心線之間的夾角大于0°。

10、根據本發明的一些實施例，所述結合件位于過所述第一葉輪的中心線的參考平面的一側，當所述離合機構處于所述第一狀態，所述彈性件能夠驅使所述結合件朝所述第一葉輪的中心線移動。

11、根據本發明的一些實施例，所述離合機構包括多個所述離合構件，多個所述離合構件關于所述第一葉輪的中心線中心對稱布置。

12、根據本發明的一些實施例，所述結合件設有結合部，所述結合件的質心和所述結合部分別位于過所述第一葉輪的中心線的參考平面的兩側，當所述離合機構處于所述第一狀態，所述彈性件能夠驅使所述質心朝所述第一葉輪的中心線移動，所述結合部朝背離所述第一葉輪的中心線的方向移動。

13、根據本發明的一些實施例，所述結合件包括桿部和頭部，所述頭部連接于所述桿部的一端，所述桿部的另一端設有所述結合部，所述頭部的外徑大于所述桿部的外徑，所述頭部和所述結合部分別位于所述參考平面的兩側。

14、根據本發明的一些實施例，所述傳動部為凸部，所述結合件能夠抵觸于所述凸部沿所述第一葉輪的周向方向的一側。

15、根據本發明的一些實施例，所述傳動部為凹部，所述結合件能夠部分容納于所述凹部。

16、根據本發明的一些實施例，所述傳動部為長條狀且沿所述第一葉輪的中心線方向延伸。

17、根據本發明的一些實施例，所述第一葉輪設有套筒，所述套筒沿所述第一葉輪的中心線方向延伸，所述傳動部設于所述套筒，所述安裝座套設于所述套筒的外周，或所述套筒套設于所述安裝座的外周。

18、根據本發明的一些實施例，所述第一葉輪設有軸承，所述第一葉輪適于通過所述軸承安裝于電機的轉軸。

19、根據本發明第二方面實施例的驅動裝置，包括：

20、電機本體，設有轉軸；

21、上述第一方面實施例的葉輪組件，所述葉輪組件安裝于所述轉軸。

22、根據本發明第二方面實施例的驅動裝置，至少具有如下有益效果：驅動裝置由于采用上述的葉輪組件，通過設置離合機構，在低轉速的第一狀態下，離合機構能夠與第一葉輪同步轉動，即第一葉輪與轉軸同步轉動，適于對電機自身散熱，在高轉速的第二狀態下，離合機構能夠與第一葉輪分離，使第一葉輪與轉軸分離，第一葉輪停止轉動，避免了高轉速所帶來的氣動噪音和風阻損失，減小對電機的輸出功率的影響。

23、根據本發明的一些實施例，還包括第二葉輪，所述第二葉輪安裝于所述轉軸，所述第二葉輪的外徑小于所述第一葉輪的外徑。

24、根據本發明的一些實施例，所述第一葉輪的外徑為d1，所述第二葉輪的外徑為d2，滿足：d1/d2＝v2/v1。

25、根據本發明的一些實施例，所述第一葉輪和所述第二葉輪位于所述電機本體沿所述轉軸的軸向方向的一端，且所述第二葉輪較之于所述第一葉輪更靠近所述電機本體；或者所述第一葉輪和所述第二葉輪分別位于所述電機本體沿所述轉軸的軸向方向的兩端。

26、根據本發明第三方面實施例的洗衣機，包括上述第二方面實施例的驅動裝置。

27、根據本發明第三方面實施例的洗衣機，至少具有如下有益效果：洗衣機由于采用上述的驅動裝置，通過設置離合機構，在低轉速的第一狀態下，離合機構能夠與第一葉輪同步轉動，即第一葉輪與轉軸同步轉動，適于對電機自身散熱，在高轉速的第二狀態下，離合機構能夠與第一葉輪分離，使第一葉輪與轉軸分離，第一葉輪停止轉動，避免了高轉速所帶來的氣動噪音和風阻損失，減小對電機的輸出功率的影響。

28、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.葉輪組件，應用于電機，其特征在于，所述葉輪組件包括：

2.根據權利要求1所述的葉輪組件，其特征在于：所述離合機構包括安裝座和離合構件，所述離合構件包括彈性件和結合件，所述安裝座適于與所述轉軸連接，所述結合件活動安裝于所述安裝座，所述彈性件設于所述安裝座，所述第一葉輪包括傳動部，當所述離合機構處于所述第一狀態，所述彈性件能夠驅使所述結合件偏移以使所述結合件與所述傳動部結合，當所述離合機構處于所述第二狀態，所述結合件能夠反向偏移并與所述傳動部分離。

3.根據權利要求2所述的葉輪組件，其特征在于：所述結合件滑動安裝于所述安裝座，且所述結合件的滑動方向與所述第一葉輪的中心線之間的夾角大于0°。

4.根據權利要求3所述的葉輪組件，其特征在于：所述結合件位于過所述第一葉輪的中心線的參考平面的一側，當所述離合機構處于所述第一狀態，所述彈性件能夠驅使所述結合件朝所述第一葉輪的中心線移動。

5.根據權利要求3所述的葉輪組件，其特征在于：所述離合機構包括多個所述離合構件，多個所述離合構件關于所述第一葉輪的中心線中心對稱布置。

6.根據權利要求3所述的葉輪組件，其特征在于：所述結合件設有結合部，所述結合件的質心和所述結合部分別位于過所述第一葉輪的中心線的參考平面的兩側，當所述離合機構處于所述第一狀態，所述彈性件能夠驅使所述質心朝所述第一葉輪的中心線移動，所述結合部朝背離所述第一葉輪的中心線的方向移動。

7.根據權利要求6所述的葉輪組件，其特征在于：所述結合件包括桿部和頭部，所述頭部連接于所述桿部的一端，所述桿部的另一端設有所述結合部，所述頭部的外徑大于所述桿部的外徑，所述頭部和所述結合部分別位于所述參考平面的兩側。

8.根據權利要求2所述的葉輪組件，其特征在于：所述傳動部為凸部，所述結合件能夠抵觸于所述凸部沿所述第一葉輪的周向方向的一側。

9.根據權利要求2所述的葉輪組件，其特征在于：所述傳動部為凹部，所述結合件能夠部分容納于所述凹部。

10.根據權利要求2、8或9所述的葉輪組件，其特征在于：所述傳動部為長條狀且沿所述第一葉輪的中心線方向延伸。

11.根據權利要求2所述的葉輪組件，其特征在于：所述第一葉輪設有套筒，所述套筒沿所述第一葉輪的中心線方向延伸，所述傳動部設于所述套筒，所述安裝座套設于所述套筒的外周，或所述套筒套設于所述安裝座的外周。

12.根據權利要求1所述的葉輪組件，其特征在于：所述第一葉輪設有軸承，所述第一葉輪適于通過所述軸承安裝于電機的轉軸。

13.驅動裝置，其特征在于，包括：

14.根據權利要求13所述的驅動裝置，其特征在于：還包括第二葉輪，所述第二葉輪安裝于所述轉軸，所述第二葉輪的外徑小于所述第一葉輪的外徑。

15.根據權利要求14所述的驅動裝置，其特征在于：所述第一葉輪的外徑為d1，所述第二葉輪的外徑為d2，滿足：d1/d2＝v2/v1。

16.根據權利要求14或15所述的驅動裝置，其特征在于：

17.洗衣機，其特征在于，包括如權利要求13至16中任意一項所述的驅動裝置。

技術總結
本發明公開了葉輪組件、驅動裝置及洗衣機，涉及電機技術領域，葉輪組件應用于電機，葉輪組件包括第一葉輪和離合機構，第一葉輪安裝于電機的轉軸并與轉軸相對轉動；離合機構固定安裝于轉軸，當離合機構處于第一狀態，離合機構與第一葉輪同步轉動，當離合機構處于第二狀態，離合機構與第一葉輪分離；其中，離合機構處于第一狀態時電機的轉速為V<subgt;1</subgt;，離合機構處于第二狀態時電機的轉速為V<subgt;2</subgt;，滿足：V<subgt;1</subgt;＜V<subgt;2</subgt;。本發明的葉輪組件在電機高速轉動時能夠使第一葉輪與電機的轉軸分離，以避免氣動噪音的產生和風阻損失。

技術研發人員：方佳旗,楊文勇,蔣婷婷,胡慧冬,鄭禮成
受保護的技術使用者：廣東威靈電機制造有限公司
技術研發日：
技術公布日：2025/4/28
