本申請涉及空氣過濾領域，尤其涉及一種靜電過濾器的電源裝置及其控制方法、設備和存儲介質。

背景技術：

1、隨著工業水平和規模的不斷發展，廢氣的排放量逐漸增加。廢氣中攜帶大量有害物質，嚴重影響生態環境和人類健康。

2、相關技術中，往往采用各種過濾裝置進行空氣凈化，減少空氣中的顆粒物等雜質對人體健康的損害。例如，可以采用利用顆粒自身的重力進行除塵過濾、利用水進行除塵過濾或者利用靜電場力進行除塵過濾的過濾裝置。

3、靜電過濾器是指在金屬陽極和陰極上，通過高壓直流電，維持一個足以使氣體電離的電場，氣體電離后所產生的電子、陰離子和陽離子，吸附在通過電場的粉塵上，使粉塵獲得電荷。荷電極性不同的粉塵在電場力的作用下，分別向不同極性的電極運動，沉積在電極上，而達到粉塵和氣體分離的目的。

4、相關技術中，為了提升靜電過濾器的工作效率，往往采用以下方式：

5、方式一，提高風機的轉速，加大流過靜電過濾器的風量；

6、方式二，提升靜電過濾器的驅動電壓，增強電場的電離效率。

7、然而，上述方式一在風機轉速提升后，噪音也會跟著提升，影響用戶體驗；上述方式二在驅動電壓提升后，容易導致弧光放電，進而縮短靜電過濾器的使用壽命。

技術實現思路

1、有鑒于此，本申請實施例提供了一種靜電過濾器的電源裝置及其控制方法、設備和存儲介質，旨在改善靜電過濾器的工作效率的基礎上，兼顧用戶體驗及使用壽命。

2、本申請實施例的技術方案是這樣實現的：

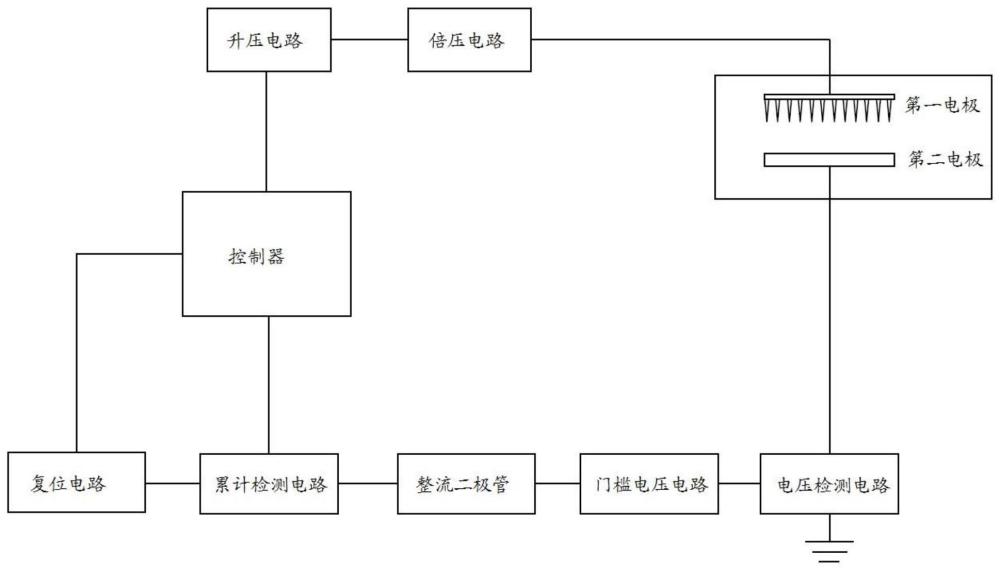

3、第一方面，本申請實施例提供了一種靜電過濾器的電源裝置，所述電源裝置包括：

4、升壓電路，用于將低壓電源升壓后供電給所述靜電過濾器的第一電極；

5、控制器，連接所述升壓電路的控制端，用于調節所述升壓電路的輸出電壓值；

6、電壓檢測電路，設置于所述靜電過濾器的第二電極與接地端之間，用于將所述第一電極與所述第二電極之間的放電電流轉換為放電電壓值；

7、門檻電壓電路，連接所述電壓檢測電路的輸出端，用于基于所述放電電壓值與設定電壓值的比較結果進行導通控制；

8、累計檢測電路，連接所述門檻電壓電路的輸出端，用于生成單位時長內接收的來自所述門檻電壓電路的累計電壓值；

9、復位電路，設置于所述累計檢測電路的輸出端與接地端之間，用于基于所述單位時長對所述累計檢測電路進行放電復位。

10、在一些實施方案中，所述電源裝置還包括：

11、倍壓電路，設置于所述升壓電路的輸出側與所述第一電極之間。

12、在一些實施方案中，所述升壓電路包括：變壓器，所述變壓器的原邊繞組側設置基于所述控制器輸出的脈寬調制(pulse?width?modulation，pwm)信號進行導通控制的第一開關管，基于所述pwm信號的占空比調節所述變壓器的副邊繞組的輸出電壓值。

13、在一些實施方案中，所述門檻電壓電路包括第一穩壓二極管，所述第一穩壓二極管的陰極連接所述電壓檢測電路的輸出端，所述第一穩壓二極管的陽極連接所述累計檢測電路的輸入端。

14、在一些實施方案中，所述電源裝置還包括：

15、整流二極管，設置于所述門檻電壓電路與所述累計檢測電路之間，所述整流二極管的陽極連接所述門檻電壓電路的輸出端，所述整流二極管的陰極連接所述累計檢測電路的輸入端。

16、在一些實施方案中，所述累計檢測電路包括：

17、電解電容，所述電解電容的負極接地；

18、第二穩壓二極管，所述第二穩壓二極管的陰極連接電解電容的正極，所述第二穩壓二極管的陽極連接所述電解電容的負極。

19、在一些實施方案中，所述復位電路包括：

20、第二開關管，所述第二開關管的控制端連接所述控制器，所述控制器基于所述單位時長生成驅動信號，控制所述第二開關管導通，使得所述累計檢測電路放電復位。

21、第二方面，本申請實施例提供了一種如本申請實施例第一方面所述的電源裝置的控制方法，該方法包括：

22、獲取所述累計檢測電路基于所述單位時長生成的第一累計電壓值；

23、基于所述第一累計電壓值和設定電壓閾值的比較結果，調節所述升壓電路的輸出電壓值。

24、在一些實施方案中，所述基于所述第一累計電壓值和設定電壓閾值的比較結果，調節所述升壓電路的輸出電壓值，包括：

25、若確定所述第一累計電壓值小于或等于所述設定電壓閾值的下限值，則調高所述升壓電路的輸出電壓值；

26、若確定所述第一累計電壓值大于或等于所述設定電壓閾值的上限值，則調低所述升壓電路的輸出電壓值。

27、在一些實施方案中，所述方法還包括：

28、基于設定時長，周期性地獲取所述累計檢測電路的第二累計電壓值；

29、若確定所述第二累計電壓值大于或等于設定數值，則調低所述升壓電路的輸出電壓值；

30、其中，所述設定時長小于所述單位時長。

31、第三方面，本申請實施例提供了一種本申請實施例一方面所述的電源裝置，所述控制器配置為執行本申請實施例第二方面所述方法的步驟。

32、第四方面，本申請實施例提供了一種電子設備，包括：靜電過濾器和本申請實施例第三方面所述的電源裝置。

33、在一些實施方案中，所述電子設備為空調器，所述靜電過濾器為設置于所述空調器的進風口側的強場電介質(intense?field?dielectric，ifd)濾網。

34、第五方面，本申請實施例提供了一種存儲介質，所述存儲介質上存儲有計算機程序，所述計算機程序被處理器執行時，實現本申請實施例第一方面所述方法的步驟。

35、本申請實施例提供的技術方案，靜電過濾器的電源裝置包括：升壓電路、控制器、電壓檢測電路、門檻電壓電路、累計檢測電路和復位電路，升壓電路用于將低壓電源升壓后供電給靜電過濾器的第一電極；控制器連接升壓電路的控制端，用于調節升壓電路的輸出電壓值；電壓檢測電路設置于靜電過濾器的第二電極與接地端之間，用于將第一電極與第二電極之間的放電電流轉換為放電電壓值；門檻電壓電路連接電壓檢測電路的輸出端，用于基于放電電壓值與設定電壓值的比較結果進行導通控制；累計檢測電路連接門檻電壓電路的輸出端，用于生成單位時長內接收的來自門檻電壓電路的累計電壓值；復位電路設置于累計檢測電路的輸出端與接地端之間，用于基于單位時長對累計檢測電路進行放電復位。基于該累計檢測電路單位時長內生成的累計電壓值，可以有效評估靜電過濾器在單位時長內累計的閃絡放電次數，進而為靜電過濾器的驅動電壓的調節提供合理依據，使得靜電過濾器的驅動電壓能夠有效保障除塵和/或殺菌效率，又能減小對電極使用壽命的影響，且無需提升風機轉速，進而兼顧用戶體驗。

技術特征：

1.一種靜電過濾器的電源裝置，其特征在于，所述電源裝置包括：

2.根據權利要求1所述的電源裝置，其特征在于，所述電源裝置還包括：

3.根據權利要求1所述的電源裝置，其特征在于，所述升壓電路包括：變壓器，所述變壓器的原邊繞組側設置基于所述控制器輸出的脈寬調制pwm信號進行導通控制的第一開關管，基于所述pwm信號的占空比調節所述變壓器的副邊繞組的輸出電壓值。

4.根據權利要求1所述的電源裝置，其特征在于，

5.根據權利要求1或者4所述的電源裝置，其特征在于，所述電源裝置還包括：

6.根據權利要求1所述的電源裝置，其特征在于，所述累計檢測電路包括：

7.根據權利要求1所述的電源裝置，其特征在于，所述復位電路包括：

8.一種如權利要求1至7任一項所述的電源裝置的控制方法，其特征在于，包括：

9.根據權利要求8所述的方法，其特征在于，所述基于所述第一累計電壓值和設定電壓閾值的比較結果，調節所述升壓電路的輸出電壓值，包括：

10.根據權利要求8所述的方法，其特征在于，所述方法還包括：

11.一種如權利要求1至7任一項所述的電源裝置，其特征在于，

12.一種電子設備，其特征在于，包括：靜電過濾器和如權利要求11所述的電源裝置。

13.根據權利要求12所述的電子設備，其特征在于，

14.一種存儲介質，所述存儲介質上存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時，實現權利要求8至10任一項所述方法的步驟。

技術總結
本申請公開了一種靜電過濾器的電源裝置及其控制方法、設備和存儲介質。該電源裝置包括：升壓電路、控制器、電壓檢測電路、門檻電壓電路、累計檢測電路和復位電路，升壓電路用于將低壓電源升壓后供電給靜電過濾器的第一電極；控制器連接升壓電路的控制端，用于調節升壓電路的輸出電壓值；電壓檢測電路用于將第一電極與第二電極之間的放電電流轉換為放電電壓值；門檻電壓電路用于基于放電電壓值與設定電壓值的比較結果進行導通控制；累計檢測電路用于生成單位時長內接收的來自門檻電壓電路的累計電壓值；復位電路設置于累計檢測電路的輸出端與接地端之間，用于基于單位時長對累計檢測電路進行放電復位。

技術研發人員：馬瑞達,朱坤燕,馮偉松
受保護的技術使用者：佛山市順德區美的電子科技有限公司
技術研發日：
技術公布日：2025/4/28
