本公開涉及一種致動器。

背景技術：

1、致動器包括相互連結的伺服電動機和減速器。初級編碼器(日文：プライマリエンコーダ)連結于伺服電動機的電動機軸，檢測電動機軸的旋轉一圈內的絕對位置。同樣地，次級編碼器連結于減速器的輸出軸，檢測輸出軸的旋轉一圈內的絕對位置。并且，檢測初級編碼器和/或次級編碼器的總旋轉圈數(例如參照日本特開2012-171072號公報)。

2、現有技術文獻

3、專利文獻

4、專利文獻1：日本特開2012-171072號公報

技術實現思路

1、發明要解決的問題

2、在近年來的致動器中，電動機的電動機軸作為空心軸而制成，在其后端側安裝有初級編碼器。并且，減速器的輸出軸穿過電動機軸而向電動機側延伸，在輸出軸的后端側安裝有次級編碼器。因此，次級編碼器的旋轉盤相對于初級編碼器的旋轉盤同心地配置。

3、在這樣的結構中，為了將次級編碼器的旋轉盤固定于減速器的輸出軸，需要比較大的空間。

4、因而，期望一種能夠?qū)崿F(xiàn)節省空間化的致動器。

5、用于解決問題的方案

6、根據本公開的第一個方案，提供一種致動器，其具備：電動機；減速器，其與該電動機連結；初級編碼器，其檢測所述電動機的電動機軸的位置；以及次級編碼器，其檢測所述減速器的輸出軸的位置，所述次級編碼器的旋轉盤相對于所述初級編碼器的旋轉盤同心地配置，所述致動器具備使所述減速器的所述輸出軸和所述次級編碼器的所述旋轉盤相互結合的第一結合部。

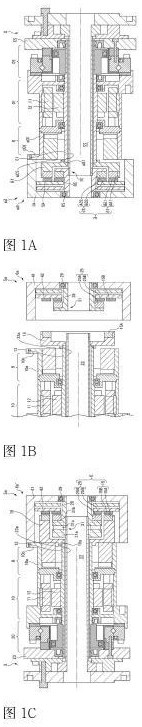

7、本公開的目的、特征以及優點通過與附圖相關聯的以下的實施方式的說明來變得更為明確。

技術特征：

1.一種致動器，其中，

2.根據權利要求1所述的致動器，其中，

3.根據權利要求2所述的致動器，其中，

4.根據權利要求1所述的致動器，其中，

5.根據權利要求4所述的致動器，其中，

6.根據權利要求5所述的致動器，其中，

7.根據權利要求1所述的致動器，其中，

技術總結
致動器包括電動機、減速器、初級編碼器和次級編碼器。次級編碼器的旋轉盤相對于初級編碼器的旋轉盤同心地配置。致動器具備使減速器的輸出軸和次級編碼器的旋轉盤相互結合的第一結合部。

技術研發人員：植松秀俊
受保護的技術使用者：發那科株式會社
技術研發日：
技術公布日：2025/4/28
