本發明是關于一種電源供應器，特別是關于一種高輸出穩定度的電源供應器。

背景技術：

1、電源供應器為筆記型電腦領域中不可或缺的元件。然而，若電源供應器的輸出穩定度不足，則很容易造成相關筆記型電腦的整體操作性能下滑。有鑒于此，勢必要提出一種全新的解決方案，以克服先前技術所面臨的困境。

技術實現思路

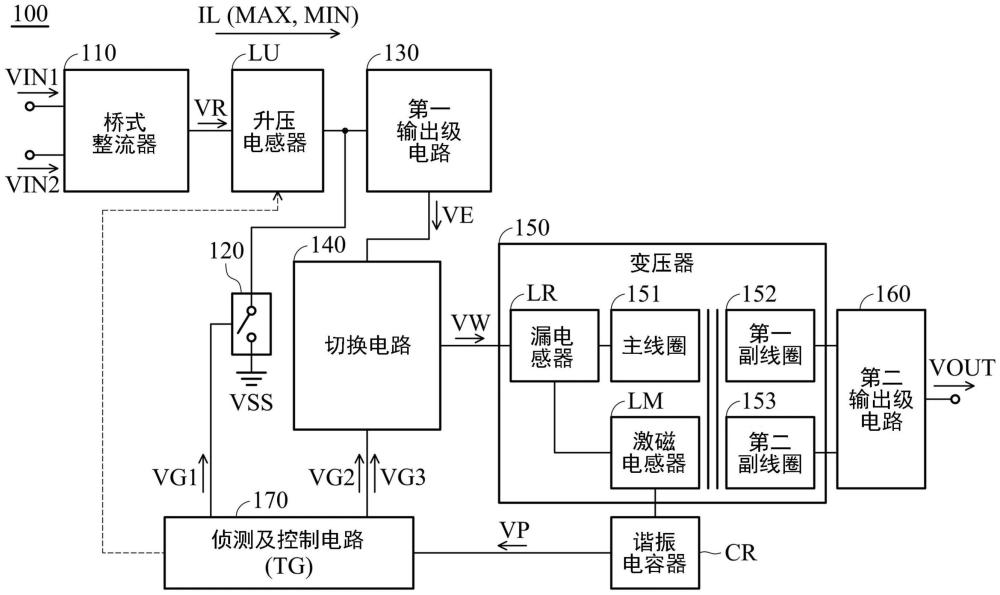

1、在較佳實施例中，本發明提出一種高輸出穩定度的電源供應器，包括：一橋式整流器，根據一第一輸入電位和一第二輸入電位來產生一整流電位；一升壓電感器，接收該整流電位，其中一電感電流是流經該升壓電感器；一功率切換器，根據一第一驅動電位來選擇性地耦接該升壓電感器至一接地電位；一第一輸出級電路，耦接至該升壓電感器，并產生一中間電位；一切換電路，根據該中間電位、一第二驅動電位，以及一第三驅動電位來產生一切換電位；一變壓器，包括一主線圈、一第一副線圈，以及一第二副線圈，其中該變壓器內建一漏電感器和一激磁電感器，而該主線圈是經由該漏電感器接收該切換電位；一諧振電容器，耦接至該激磁電感器，并提供一電容電位；一第二輸出級電路，耦接至該第一副線圈和該第二副線圈，并產生一輸出電位；以及一偵測及控制電路，監控該電感電流，并根據該電感電流和該電容電位來產生該第一驅動電位、該第二驅動電位，以及該第三驅動電位；其中當該電感電流達到一相對最大值時，該偵測及控制電路將額外于一延長時間內維持該功率切換器的導通狀態；其中當該電感電流達到一相對最小值時，該偵測及控制電路將額外于該延長時間內維持該功率切換器的斷開狀態。

2、在一些實施例中，該橋式整流器包括：一第一二極管，具有一陽極和一陰極，其中該第一二極管的該陽極是耦接至一第一輸入節點以接收該第一輸入電位，而該第一二極管的該陰極是耦接至一第一節點以輸出該整流電位；一第二二極管，具有一陽極和一陰極，其中該第二二極管的該陽極是耦接至一第二輸入節點以接收該第二輸入電位，而該第二二極管的該陰極是耦接至該第一節點；一第三二極管，具有一陽極和一陰極，其中該第三二極管的該陽極是耦接至該接地電位，而該第三二極管的該陰極是耦接至該第一輸入節點；以及一第四二極管，具有一陽極和一陰極，其中該第四二極管的該陽極是耦接至該接地電位，而該第四二極管的該陰極是耦接至該第二輸入節點；其中該升壓電感器具有一第一端和一第二端，該升壓電感器的該第一端是耦接至該第一節點以接收該整流電位，而該升壓電感器的該第二端是耦接至一第二節點。

3、在一些實施例中，該偵測及控制電路包括：一感測電阻器，具有一第一端和一第二端，其中該感測電阻器的該第一端是耦接至該第二節點，該感測電阻器的該第二端是耦接至一第三節點，而該電感電流更流經該感測電阻器；以及一電流感測器，耦接至該感測電阻器，其中該電流感測器更分析該電感電流，以取得該相對最大值和該相對最小值并產生一偵測電位。

4、在一些實施例中，該功率切換器包括：一第一晶體管，具有一控制端、一第一端，以及一第二端，其中該第一晶體管的該控制端是用于接收該第一驅動電位，該第一晶體管的該第一端是耦接至該接地電位，而該第一晶體管的該第二端是耦接至該第三節點。

5、在一些實施例中，該第一輸出級電路包括：一第五二極管，具有一陽極和一陰極，其中該第五二極管的該陽極是耦接至該第三節點，而該第五二極管的該陰極是耦接至一第四節點以輸出該中間電位；以及一第一電容器，具有一第一端和一第二端，其中該第一電容器的該第一端是耦接至該第四節點，而該第一電容器的該第二端是耦接至該接地電位。

6、在一些實施例中，該切換電路包括：一第二晶體管，具有一控制端、一第一端，以及一第二端，其中該第二晶體管的該控制端是用于接收該第二驅動電位，該第二晶體管的該第一端是耦接至一第五節點以輸出該切換電位，而該第二晶體管的該第二端是耦接至該第四節點以接收該中間電位；以及一第三晶體管，具有一控制端、一第一端，以及一第二端，其中該第三晶體管的該控制端是用于接收該第三驅動電位，該第三晶體管的該第一端是耦接至該接地電位，而該第三晶體管的該第二端是耦接至該第五節點。

7、在一些實施例中，該漏電感器具有一第一端和一第二端，該漏電感器的該第一端是耦接至該第五節點以接收該切換電位，該漏電感器的該第二端是耦接至一第六節點，該主線圈具有一第一端和一第二端，該主線圈的該第一端是耦接至該第六節點，該主線圈的該第二端是耦接至一第七節點，該激磁電感器具有一第一端和一第二端，該激磁電感器的該第一端是耦接至該第六節點，該激磁電感器的該第二端是耦接至該第七節點，該諧振電容器具有一第一端和一第二端，該諧振電容器的該第一端是耦接至該第七節點以輸出該電容電位，該諧振電容器的該第二端是耦接至該接地電位，該第一副線圈具有一第一端和一第二端，該第一副線圈的該第一端是耦接至一第八節點，該第一副線圈的該第二端是耦接至一共同節點，該第二副線圈具有一第一端和一第二端，該第二副線圈的該第一端是耦接至該共同節點，而該第二副線圈的該第二端是耦接至一第九節點。

8、在一些實施例中，該第二輸出級電路包括：一第六二極管，具有一陽極和一陰極，其中該第六二極管的該陽極是耦接至該第八節點，而該第六二極管的該陰極是耦接至一輸出節點以輸出該輸出電位；一第七二極管，具有一陽極和一陰極，其中該第七二極管的該陽極是耦接至該第九節點，而該第七二極管的該陰極是耦接至該輸出節點；以及一第二電容器，具有一第一端和一第二端，其中該第二電容器的該第一端是耦接至該輸出節點，而該第二電容器的該第二端是耦接至該共同節點。

9、在一些實施例中，該偵測及控制電路更包括：一脈沖寬度調制集成電路，根據該偵測電位來產生該第一驅動電位；以及一微控制器，產生該第二驅動電位和該第三驅動電位，并根據該電容電位來控制該脈沖寬度調制集成電路。

10、在一些實施例中，該微控制器更存儲有一對照表，而該微控制器更根據該電容電位的一最高位準來查詢該對照表以決定該延長時間。

技術特征：

1.一種高輸出穩定度的電源供應器，包括：

2.如權利要求1所述的電源供應器，其中該橋式整流器包括：

3.如權利要求2所述的電源供應器，其中該偵測及控制電路包括：

4.如權利要求3所述的電源供應器，其中該功率切換器包括：

5.如權利要求3所述的電源供應器，其中該第一輸出級電路包括：

6.如權利要求5所述的電源供應器，其中該切換電路包括：

7.如權利要求6所述的電源供應器，其中該漏電感器具有一第一端和一第二端，該漏電感器的該第一端是耦接至該第五節點以接收該切換電位，該漏電感器的該第二端是耦接至一第六節點，該主線圈具有一第一端和一第二端，該主線圈的該第一端是耦接至該第六節點，該主線圈的該第二端是耦接至一第七節點，該激磁電感器具有一第一端和一第二端，該激磁電感器的該第一端是耦接至該第六節點，該激磁電感器的該第二端是耦接至該第七節點，該諧振電容器具有一第一端和一第二端，該諧振電容器的該第一端是耦接至該第七節點以輸出該電容電位，該諧振電容器的該第二端是耦接至該接地電位，該第一副線圈具有一第一端和一第二端，該第一副線圈的該第一端是耦接至一第八節點，該第一副線圈的該第二端是耦接至一共同節點，該第二副線圈具有一第一端和一第二端，該第二副線圈的該第一端是耦接至該共同節點，而該第二副線圈的該第二端是耦接至一第九節點。

8.如權利要求7所述的電源供應器，其中該第二輸出級電路包括：

9.如權利要求3所述的電源供應器，其中該偵測及控制電路更包括：

10.如權利要求9所述的電源供應器，其中該微控制器更存儲有一對照表，而該微控制器更根據該電容電位的一最高位準來查詢該對照表以決定該延長時間。

技術總結
一種高輸出穩定度的電源供應器，包括：一橋式整流器、一升壓電感器、一功率切換器、一第一輸出級電路、一切換電路、一變壓器、一諧振電容器、一第二輸出級電路，以及一偵測及控制電路，其中一電感電流可流經升壓電感器。當電感電流達到一相對最大值時，偵測及控制電路可額外于一延長時間內維持功率切換器的導通狀態。當電感電流達到一相對最小值時，偵測及控制電路可額外于延長時間內維持功率切換器的斷開狀態。

技術研發人員：詹子增
受保護的技術使用者：宏碁股份有限公司
技術研發日：
技術公布日：2025/4/24
