本技術涉及電子閥門及其構件，尤其涉及一種帶密封結構的電磁線圈及具有該電磁線圈的電子閥門。

背景技術：

1、在電磁線圈的現有設計方案中，定子組件與導線在電連接位置采用灌膠密封或者塑封料注塑密封的方式實現密封。然而，上述現有方案存在以下技術問題：對于灌膠工藝而言，其生產周期較長，要求電磁線圈的生產工藝難度較高。對于注塑工藝而言，其生產工藝難度較高，且容易產生注塑不良。另外，上述兩種現有密封工藝還均存在電磁線圈標準化程度較低的問題，且在發生電磁線圈不良后難以實現導線的重新回收利用，造成成本浪費。

技術實現思路

1、本實用新型的一個主要目的在于克服上述現有技術的至少一種缺陷，提供一種產品生產周期較短、工藝難度較低、標準化程度較高且能夠?qū)崿F(xiàn)導線在線圈不良后重新回收利用的電磁線圈。

2、為實現上述目的，本實用新型采用如下技術方案：

3、根據本實用新型的一個方面，提供一種電磁線圈，其中，包括定子組件、導線連接部以及導線組件；所述定子組件包括繞組、插針、定子外殼及包封結構，所述繞組設置于所述定子外殼中，所述包封結構包覆所述繞組的至少一部分和所述插針的至少一部分；所述導線連接部連接于所述定子組件并適于容納所述插針，所述導線連接部設置有安裝槽；所述導線組件包括導線及密封膠套，所述導線具有連接端部，所述連接端部安裝于所述安裝槽中，并經由所述插針連接于所述定子組件，所述密封膠套套設于所述連接端部外周，并與所述安裝槽密封配合，所述密封膠套設置有供所述導線穿過的通孔，所述導線與所述通孔密封配合。

4、根據本實用新型的其中一個實施方式，所述導線連接部設置有連接孔，所述連接孔適于供所述插針穿設，所述連接孔一端連通所述定子外殼的內腔；所述導線連接部設置有容納槽，所述容納槽設置于所述安裝槽的槽底，所述連接孔連接于所述容納槽的槽底；所述連接孔另一端連接于所述容納槽，所述連接孔經由所述容納槽連通于所述安裝槽；其中，所述連接端部與所述插針經由連接結構相連接，所述連接結構至少部分容納于所述容納槽中。

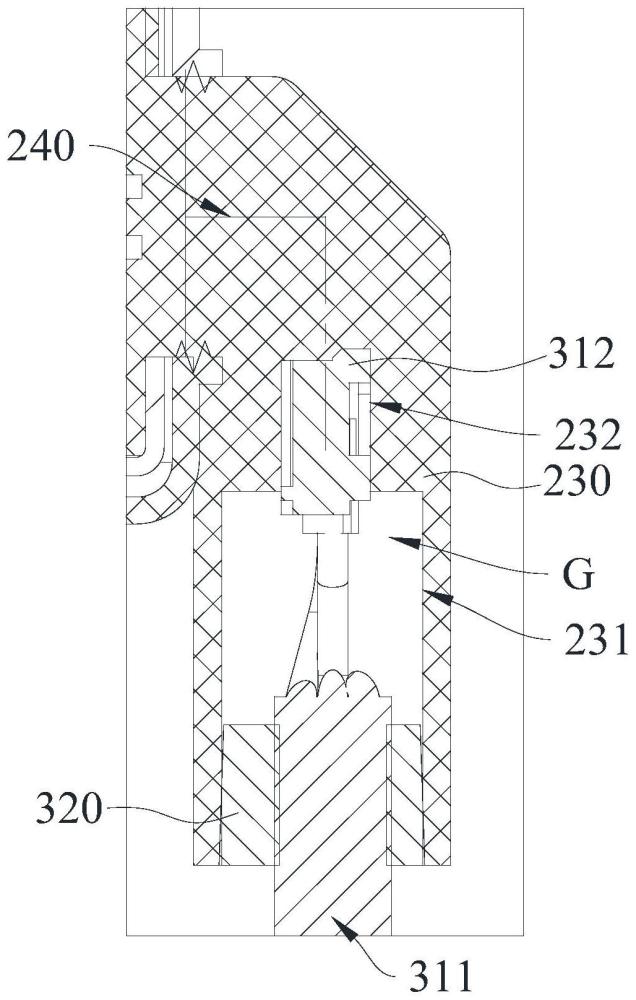

5、根據本實用新型的其中一個實施方式，其中：所述安裝槽具有對應于所述導線和所述插針的連接處的第一側，所述密封膠套與所述安裝槽的第一側之間具有間隙；或者，所述密封膠套填滿所述安裝槽。

6、根據本實用新型的其中一個實施方式，所述密封膠套的至少部分的外周尺寸大于所述安裝槽的內周尺寸。

7、根據本實用新型的其中一個實施方式，所述密封膠套遠離所述插針的一端的外周尺寸大于或者等于靠近所述插針的一端的外周尺寸。

8、根據本實用新型的其中一個實施方式，所述安裝槽的槽壁設置有第一密封凸起，所述安裝槽適于經由所述第一密封凸起壓迫所述密封膠套而使所述密封膠套部分受壓內凹，以使所述安裝槽設置有所述第一密封凸起的區域與所述密封膠套過盈配合。

9、根據本實用新型的其中一個實施方式，其中：所述第一密封凸起呈閉合環型結構；和/或，所述安裝槽的槽壁設置有一個所述第一密封凸起；和/或，所述安裝槽的槽壁設置有至少兩個所述第一密封凸起，至少兩個所述第一密封凸起在所述導線的軸向上間隔排列。

10、根據本實用新型的其中一個實施方式，所述密封膠套的外周設置有第二密封凸起，所述密封膠套在所述第二密封凸起處的外周尺寸大于所述安裝槽的內周尺寸，以使所述密封膠套與所述安裝槽過盈配合。

11、根據本實用新型的其中一個實施方式，其中：所述第二密封凸起呈閉合環型結構；和/或，所述密封膠套的外周設置有一個所述第二密封凸起；和/或，所述密封膠套的外周設置有至少兩個所述第二密封凸起，至少兩個所述第二密封凸起在所述導線的軸向上間隔排列。

12、根據本實用新型的其中一個實施方式，所述密封膠套包括一體結構的膠套本體以及卡接壁，所述密封膠套適于經由所述膠套本體套設于所述連接端部外周，所述卡接壁相間隔地位于所述膠套本體的外周，以使所述膠套本體與所述卡接壁之間形成卡接槽，所述卡接壁開設置有卡接孔，所述卡接孔沿所述導線的徑向貫穿；所述導線連接部鄰接所述安裝槽槽口的部分插設于所述卡接槽中，所述導線連接部的外壁設置有卡接凸臺，所述卡接凸臺與所述卡接孔卡接配合。

13、根據本實用新型的其中一個實施方式，所述卡接壁環繞布置于所述膠套本體的外周而成閉合環型結構。

14、本實用新型的另一個主要目的在于克服上述現有技術的至少一種缺陷，提供一種采用上述電磁線圈的電子閥門。

15、為實現上述目的，本實用新型采用如下技術方案：

16、根據本實用新型的另一個方面，提供一種電子閥門，其中，包括本實用新型提出的并在上述實施方式中詳細說明的電磁線圈。

17、由上述技術方案可知，本實用新型提出的電磁線圈的優點和積極效果在于：

18、本實用新型提出的電磁線圈包括定子組件、導線連接部以及導線組件；定子組件包括繞組、插針、定子外殼及包封結構，繞組設置于定子外殼中，包封結構包覆繞組的至少一部分和插針的至少一部分；導線連接部連接于定子組件并適于容納插針，導線連接部設置有安裝槽；導線組件包括導線及密封膠套，導線具有連接端部，連接端部安裝于安裝槽中，并經由插針連接于定子組件，密封膠套套設于連接端部外周，并與安裝槽密封配合。通過上述結構設計，本實用新型能夠利用密封膠套實現導線與導線連接部之間的密封，即利用密封膠套形成軟密封結構，以此替代例如灌膠密封或注塑密封等現有密封方案。據此，相比于灌膠密封，本實用新型能夠縮短生產周期、降低電磁線圈的生產工藝難度，并且，相比于注塑密封，本實用新型能夠降低生產工藝難度，避免注塑不良，再者，相比于上述現有密封方案，本實用新型還能夠提高電磁線圈的標準化程度，有利于實現發生電磁線圈不良后的導線重新回收利用，節約材料成本。另外，本實用新型將連接于導線的密封膠套直接與導線連接部密封連接，相比于現有方案采用“導線連接密封套并經由密封套與連接器連接，導線與連接器經由密封套實現密封，然后再將連接器上連接另一密封套并經由該密封套與線圈連接部連接，連接器與線圈連接部經由該密封套密封”，本實用新型能夠僅利用密封膠套一個部件，即實現了其與導線連接部和導線的兩處密封絕緣，有利于減少零部件數量，簡化結構復雜度，降低裝配難度。

技術特征：

1.一種電磁線圈，其特征在于，包括：

2.根據權利要求1所述的電磁線圈，其特征在于，所述導線連接部設置有連接孔，所述連接孔適于供所述插針穿設，所述連接孔一端連通所述定子外殼的內腔；所述導線連接部設置有容納槽，所述容納槽設置于所述安裝槽的槽底，所述連接孔連接于所述容納槽的槽底；所述連接孔另一端連接于所述容納槽，所述連接孔經由所述容納槽連通于所述安裝槽；其中，所述連接端部與所述插針經由連接結構相連接，所述連接結構至少部分容納于所述容納槽中。

3.根據權利要求1所述的電磁線圈，其特征在于：

4.根據權利要求1所述的電磁線圈，其特征在于，所述密封膠套的至少部分的外周尺寸大于所述安裝槽的內周尺寸。

5.根據權利要求4所述的電磁線圈，其特征在于，所述密封膠套遠離所述插針的一端的外周尺寸大于或者等于靠近所述插針的一端的外周尺寸。

6.根據權利要求1所述的電磁線圈，其特征在于，所述安裝槽的槽壁設置有第一密封凸起，所述安裝槽適于經由所述第一密封凸起壓迫所述密封膠套而使所述密封膠套部分受壓內凹，以使所述安裝槽設置有所述第一密封凸起的區域與所述密封膠套過盈配合。

7.根據權利要求6所述的電磁線圈，其特征在于：

8.根據權利要求1所述的電磁線圈，其特征在于，所述密封膠套的外周設置有第二密封凸起，所述密封膠套在所述第二密封凸起處的外周尺寸大于所述安裝槽的內周尺寸，以使所述密封膠套與所述安裝槽過盈配合。

9.根據權利要求8所述的電磁線圈，其特征在于：

10.根據權利要求1所述的電磁線圈，其特征在于，所述密封膠套包括一體結構的膠套本體以及卡接壁，所述密封膠套適于經由所述膠套本體套設于所述連接端部外周，所述卡接壁相間隔地位于所述膠套本體的外周，以使所述膠套本體與所述卡接壁之間形成卡接槽，所述卡接壁開設置有卡接孔，所述卡接孔沿所述導線的徑向貫穿；所述導線連接部鄰接所述安裝槽槽口的部分插設于所述卡接槽中，所述導線連接部的外壁設置有卡接凸臺，所述卡接凸臺與所述卡接孔卡接配合。

11.根據權利要求10所述的電磁線圈，其特征在于，所述卡接壁環繞布置于所述膠套本體的外周而成閉合環型結構。

12.一種電子閥門，其特征在于，包括權利要求1～11任一項所述的電磁線圈。

技術總結
本技術提出一種電磁線圈，其包括定子組件、導線連接部以及導線組件；定子組件包括繞組、插針、定子外殼及包封結構，繞組設置于定子外殼中，包封結構包覆繞組的至少一部分和插針的至少一部分；導線連接部連接于定子組件并適于容納插針，導線連接部設置有安裝槽；導線組件包括導線及密封膠套，導線具有連接端部，連接端部安裝于安裝槽中，并經由插針連接于定子組件，密封膠套套設于連接端部外周，并與安裝槽密封配合，密封膠套設置有供導線穿過的通孔，導線與通孔密封配合。通過上述結構設計，本技術能夠縮短生產周期、降低生產工藝難度、提高繞組的標準化程度，有利于實現發生電磁線圈不良后的導線重新回收利用，節約材料成本。

技術研發人員：張積友,陳勇好,斯炳晨,徐冠軍
受保護的技術使用者：浙江盾安禾田金屬有限公司
技術研發日：20240409
技術公布日：2025/4/24
