本發明涉及轉子具備該轉子的馬達。

背景技術：

1、以往的轉子具備軸和圓筒狀的轉子芯部。軸沿著中心軸線延伸。轉子芯部配置于軸的徑向外側，沿軸向延伸。轉子芯部具有通過第一磁體部和第二磁體部構成且在周向上配置有多個的磁體組。在沿軸向觀察時，第一磁體部為兩個且成對，與轉子芯部的外周面相對的面隨著朝向徑向外側而分離。第二磁體部配置于一對第一磁體部之間(例如參照專利文獻1)。

2、現有技術文獻

3、專利文獻

4、專利文獻1：國際公開第2011/002043號

技術實現思路

1、但在以往的馬達中，從磁體組向徑向外側延伸的磁通的一部分有可能朝向在周向上相鄰的磁體組。由此，在對與轉子沿徑向相對的定子的線圈施加電流時產生的感應電壓的總諧波失真(thd)有可能變大。由此，在轉子旋轉時，振動及噪聲有可能變大。

2、本發明的目的是提供能夠降低振動和噪聲的產生的轉子及具備該轉子的馬達。

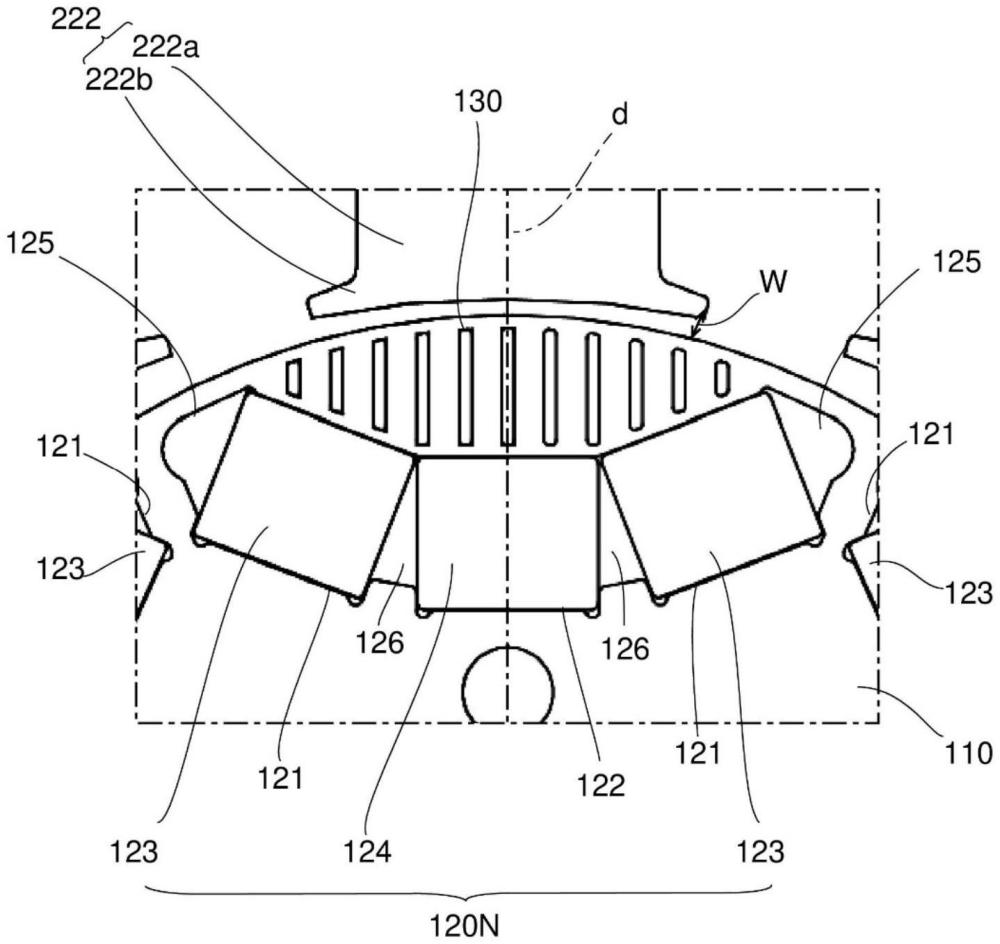

3、本發明的示例性的轉子具備軸和圓筒狀的轉子芯部。軸沿著中心軸線延伸。轉子芯部配置于軸的徑向外側，沿軸向延伸。轉子芯部具有磁體組以及孔部。磁體組由第一磁體部和第二磁體部構成且在周向上配置有多個。在沿軸向觀察時，第一磁體部為兩個且成對，與轉子芯部的外周面相對的面隨著從徑向內側朝向徑向外側而在周向上彼此分離。第二磁體部配置于一對第一磁體部之間。孔部配置于磁體組的徑向外側，且從軸向的一端面向軸向凹陷并在周向上配置有多個。

4、根據示例性的本發明，能提供能夠降低振動和噪聲的產生的轉子及具備該轉子的馬達。

技術特征：

1.一種轉子，其特征在于，具備：

2.根據權利要求1所述的轉子，其特征在于，

3.根據權利要求1或2所述的轉子，其特征在于，

4.根據權利要求3所述的轉子，其特征在于，

5.根據權利要求4所述的轉子，其特征在于，

6.根據權利要求1或2所述的轉子，其特征在于，

7.根據權利要求4所述的轉子，其特征在于，

8.根據權利要求1或2所述的轉子，其特征在于，

9.一種馬達，其特征在于，

技術總結
轉子具備軸和圓筒狀的轉子芯部。軸沿著中心軸線延伸。轉子芯部配置于軸的徑向外側，沿軸向延伸。轉子芯部具有磁體組以及孔部。磁體組由第一磁體部和第二磁體部構成且在周向上配置有多個。在沿軸向觀察時，第一磁體部為兩個且成對，隨著從徑向內側朝向徑向外側而在周向上彼此分離。第二磁體部配置于一對第一磁體部之間。孔部配置于磁體組的徑向外側，且從軸向的一端面向軸向凹陷并在周向上配置有多個。

技術研發人員：森本和也,山根賢,久田貴廣,金澤佑樹,勝又俊仁
受保護的技術使用者：尼得科株式會社
技術研發日：
技術公布日：2025/4/28
