本技術涉及金屬回收加工，尤其涉及一種金屬回收預處理設備。

背景技術：

1、金屬回收預處理是指在金屬回收過程中，對原始材料進行初步處理和準備工作，以便后續的回收和再利用，這包括清理、分揀、破碎等步驟，旨在提高回收效率和質量，減少能源消耗和生產成本。

2、經檢索，公告號cn218395269u的一種金屬回收加工用預處理設備，包括機箱，所述機箱的頂部設置有進料板，所述機箱右側的前端和后端均設置有傳動機構，所述機箱內腔的正面和背面均活動連接有粉碎刀，所述傳動機構包括電機，所述電機固定連接在機箱右側的前端和后端，所述電機的輸出端貫穿至機箱的內部固定連接有傳動桿。本實用新型通過設置傳動機構，可以對原料進行壓扁，再通過粉碎刀進行切割，從而達到了可以將原料壓扁的效果，解決了預處理設備無法將原料壓扁的問題，該金屬回收加工用預處理設備，具備可以將原料壓扁的優點，使用者在使用時避免形狀不同的金屬無法直接進入粉碎刃之間，從而節省了大量的時間。

3、基于上述專利，通過設置傳動機構，可以對原料進行壓扁，再通過粉碎刀進行切割，從而達到了可以將原料壓扁的效果，解決了預處理設備無法將原料壓扁的問題，該金屬回收加工用預處理設備，具備可以將原料壓扁的優點，使用者在使用時避免形狀不同的金屬無法直接進入粉碎刃之間，從而節省了大量的時間，但是上述技術手段中，擠壓輥頂部空間較小，使得金屬廢品需要依次投放到機箱中，在實際使用時，不僅會增加操作人員的工作量，還會降低廢品回收的處理效率。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種金屬回收預處理設備，能一次性對多個金屬廢品進行壓扁，進而減少操作人員的工作量，提高設備對廢品的處理效率。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種金屬回收預處理設備，包括放置臺，所述放置臺頂端左右兩側均固定連接有銜接板，所述銜接板相對一端均固定連接有電動推桿，所述電動推桿驅動端均固定連接有壓料框，所述放置臺底端中部固定連接有粉碎箱，所述粉碎箱后端左右兩側上部內壁均轉動連接有傳動桿并貫穿內外兩側，所述傳動桿前端均轉動連接在粉碎箱內壁，所述傳動桿外壁后側安裝有傳動組件，所述傳動桿外壁前側均固定連接有粉碎輥，所述粉碎箱左右兩端上側均開設有維護槽。

4、進一步地，所述傳動組件包括位于傳動桿外壁后側轉動連接的轉接板，所述轉接板前端中部固定連接有固定桿，所述固定桿前端固定連接在粉碎箱后端，所述轉接板后端下側中部固定連接有聯板，所述聯板通過齒輪組與傳動桿相連接。

5、進一步地，所述齒輪組包括位于聯板頂端固定連接的雙軸電機以及位于傳動桿后端均固定連接的從動錐齒輪，所述雙軸電機的驅動端均固定連接有主動錐齒輪，所述主動錐齒輪與從動錐齒輪之間均為嚙合連接。

6、進一步地，所述壓料框相背一端內壁均固定連接有液壓桿并貫穿內外兩側。

7、進一步地，所述液壓桿驅動端均固定連接有壓板，所述壓板前后兩端均滑動連接在壓料框內壁。

8、進一步地，所述粉碎箱左右兩端靠近維護槽前后兩側均固定連接有凹形架，所述凹形架底端內壁均卡設有卡合架，前后同側所述卡合架相對一端均固定連接有擋板。

9、進一步地，所述粉碎箱右端下側開設有排料口。

10、進一步地，所述粉碎箱右端內壁靠近排料口下側固定連接有斜板，所述斜板前后兩端均固定連接在粉碎箱內壁。

11、本實用新型具有如下有益效果：

12、1、本實用新型中，通過放置臺頂部兩側設置的壓料框，可以提高金屬廢品容納的空間，再啟動兩側液壓桿推動壓板將金屬廢品壓扁，從而實現本設備能一次性對多個金屬廢品進行壓扁，進而減少操作人員的工作量，提高設備對廢品的處理效率。

13、2、本實用新型中，通過上抬兩側擋板，使得卡合架分別從凹形架的凹槽中脫離，以便將擋板從粉碎箱的一端分離，再通過維護槽能方便操作人員直接對粉碎輥表面進行維護保養，有利于提高粉碎輥的使用壽命。

技術特征：

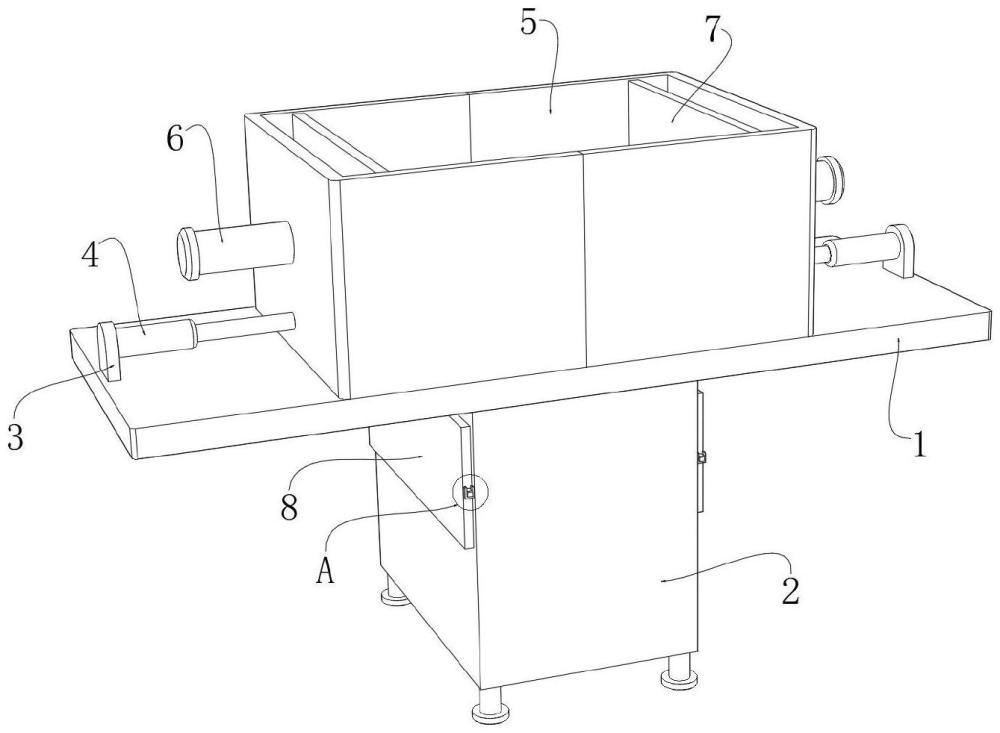

1.一種金屬回收預處理設備，包括放置臺(1)，其特征在于：所述放置臺(1)頂端左右兩側均固定連接有銜接板(3)，所述銜接板(3)相對一端均固定連接有電動推桿(4)，所述電動推桿(4)驅動端均固定連接有壓料框(5)，所述放置臺(1)底端中部固定連接有粉碎箱(2)，所述粉碎箱(2)后端左右兩側上部內壁均轉動連接有傳動桿(9)并貫穿內外兩側，所述傳動桿(9)前端均轉動連接在粉碎箱(2)內壁，所述傳動桿(9)外壁后側安裝有傳動組件，所述傳動桿(9)外壁前側均固定連接有粉碎輥(19)，所述粉碎箱(2)左右兩端上側均開設有維護槽(16)。

2.根據權利要求1所述的一種金屬回收預處理設備，其特征在于：所述傳動組件包括位于傳動桿(9)外壁后側轉動連接的轉接板(11)，所述轉接板(11)前端中部固定連接有固定桿(10)，所述固定桿(10)前端固定連接在粉碎箱(2)后端，所述轉接板(11)后端下側中部固定連接有聯板(12)，所述聯板(12)通過齒輪組與傳動桿(9)相連接。

3.根據權利要求2所述的一種金屬回收預處理設備，其特征在于：所述齒輪組包括位于聯板(12)頂端固定連接的雙軸電機(13)以及位于傳動桿(9)后端均固定連接的從動錐齒輪(15)，所述雙軸電機(13)的驅動端均固定連接有主動錐齒輪(14)，所述主動錐齒輪(14)與從動錐齒輪(15)之間均為嚙合連接。

4.根據權利要求1所述的一種金屬回收預處理設備，其特征在于：所述壓料框(5)相背一端內壁均固定連接有液壓桿(6)并貫穿內外兩側。

5.根據權利要求4所述的一種金屬回收預處理設備，其特征在于：所述液壓桿(6)驅動端均固定連接有壓板(7)，所述壓板(7)前后兩端均滑動連接在壓料框(5)內壁。

6.根據權利要求1所述的一種金屬回收預處理設備，其特征在于：所述粉碎箱(2)左右兩端靠近維護槽(16)前后兩側均固定連接有凹形架(21)，所述凹形架(21)底端內壁均卡設有卡合架(20)，前后同側所述卡合架(20)相對一端均固定連接有擋板(8)。

7.根據權利要求1所述的一種金屬回收預處理設備，其特征在于：所述粉碎箱(2)右端下側開設有排料口(17)。

8.根據權利要求7所述的一種金屬回收預處理設備，其特征在于：所述粉碎箱(2)右端內壁靠近排料口(17)下側固定連接有斜板(18)，所述斜板(18)前后兩端均固定連接在粉碎箱(2)內壁。

技術總結
本技術涉及金屬回收加工技術領域，公開了一種金屬回收預處理設備，包括放置臺，所述放置臺頂端左右兩側均固定連接有銜接板，所述銜接板相對一端均固定連接有電動推桿，所述電動推桿驅動端均固定連接有壓料框，所述放置臺底端中部固定連接有粉碎箱，所述粉碎箱后端左右兩側上部內壁均轉動連接有傳動桿并貫穿內外兩側，所述傳動桿前端均轉動連接在粉碎箱內壁，所述傳動桿外壁后側安裝有傳動組件，所述傳動桿外壁前側均固定連接有粉碎輥，所述粉碎箱左右兩端上側均開設有維護槽。本技術中，本設備能一次性對多個金屬廢品進行壓扁，進而減少操作人員的工作量，提高設備對廢品的處理效率。

技術研發人員：王晶晶,金龍兵,金寶倉
受保護的技術使用者：天津億隆鋁業有限公司
技術研發日：20240708
技術公布日：2025/4/28
