本發明涉及配電柜除冰，具體為一種室外工業配電柜除冰裝置及方法。

背景技術：

1、室外工業配電柜是一種用于電力分配和控制的設備，通常安裝在室外環境中，以便為工業設備、建筑物或設施提供電力，廣泛應用在工業自動化、倉儲和建筑工地等場所，由于室外工業配電柜安裝在室外環境，冬季長期使用時，很容易在配電柜門框和配電柜柜體之間結冰，后續維修時，很難打開配電柜門框，就需要對配電柜門框和配電柜柜體之間進行除冰處理；

2、傳統的除冰作業多是通過熱水對門框、柜體之間的結冰進行澆灌，利用熱水將冰層融化后，再使用其他工具對殘留的冰塊進行清理，直至門框能夠打開；通過熱水澆灌除冰，效率比較慢，且會在柜體上遺留水體，后續需要進行清理，不然還會出現結冰，影響后續的檢修作業，為此，我們提出一種室外工業配電柜除冰裝置及方法用于解決上述問題。

技術實現思路

1、本發明的目的在于提供一種室外工業配電柜除冰裝置及方法，以解決上述背景技術中提出的問題。

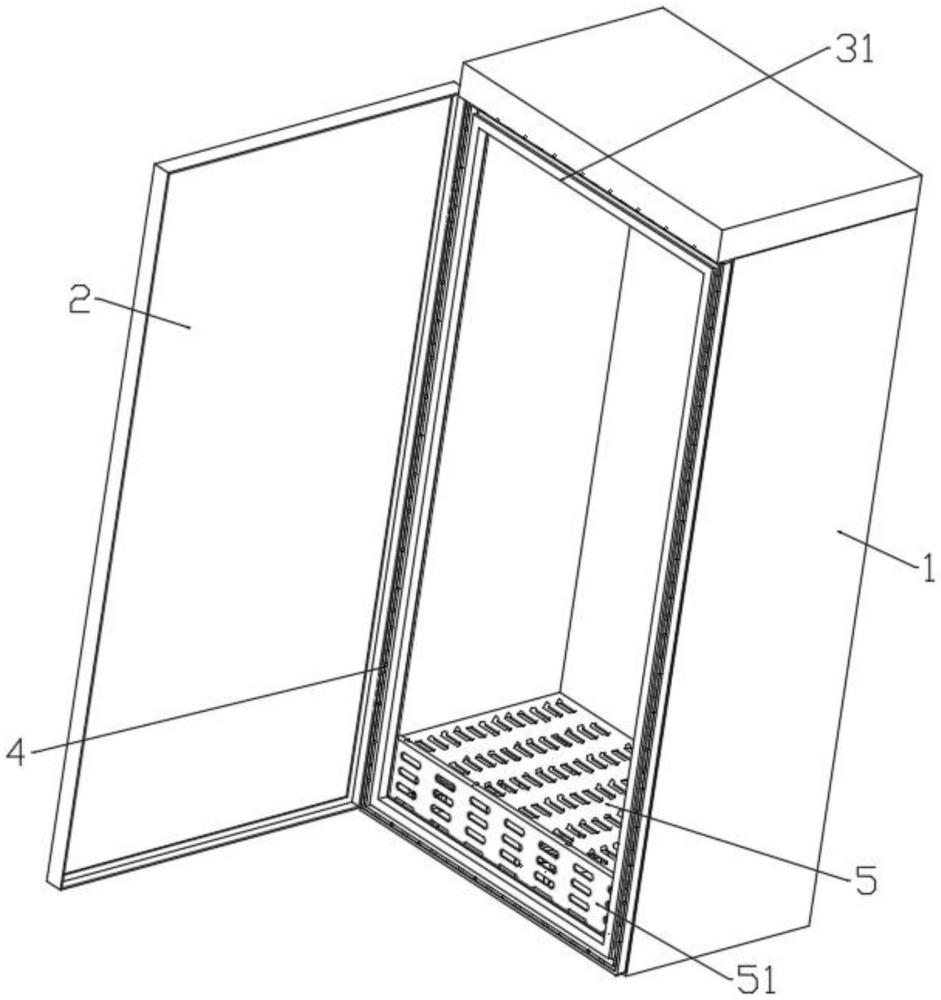

2、為實現上述目的，本發明提供如下技術方案：一種室外工業配電柜除冰裝置，包括配電柜柜體，所述配電柜柜體的一側通過合頁安裝有門框，所述配電柜柜體包括外框體，所述外框體中設有內框體，所述外框體和內框體靠近門框的一側固定安裝有連接封框，所述外框體內側和內框體外側之間形成空腔，所述內框體內壁靠近門框的一側固定安裝有外延框，所述外延框遠離內框體的一側固定安裝有密封框，所述門框關閉時，所述密封框遠離外延框的一側和門框的內壁接觸，所述連接封框和配電柜柜體中設有用于配電柜除冰的除冰機構。

3、作為本發明的一種優選技術方案，所述除冰機構包括導熱外環框和u型導熱管，所述導熱外環框固定安裝在連接封框遠離外框體的一側，所述導熱外環框設為中空結構，所述u型導熱管設有豎直分布的多個，多個所述u型導熱管固定安裝在空腔中，相鄰兩個所述u型導熱管之間固定安裝有u型連接管，多個所述u型導熱管通過u型連接管的連接相互連通。

4、作為本發明的一種優選技術方案，所述除冰機構還包括儲液框，所述儲液框固定安裝在內框體的內壁下表面，所述儲液框的出液口固定安裝有出液管，所述出液管的端部固定安裝有第一循環泵，所述第一循環泵的端口固定安裝有第一循環管，所述第一循環管延伸至空腔的底部，所述儲液框的進液口固定安裝有進液管，所述進液管的端部固定安裝有第二循環泵，所述第二循環泵的端口固定安裝有第二循環管，所述導熱外環框的頂部一側固定安裝有第一連接口，所述第一連接口的端部穿過連接封框，所述第一連接口的端部和頂部位置u型導熱管的端部固定安裝，所述導熱外環框的底部一側固定安裝有第二連接口，所述第二連接口的端部穿過連接封框，所述第二連接口的端部和第一循環管的端部固定安裝，所述第二循環管的端部和底部位置u型導熱管的端部固定安裝。

5、作為本發明的一種優選技術方案，所述儲液框中可拆卸安裝有加熱組件。

6、作為本發明的一種優選技術方案，所述儲液框的頂部固定安裝有上液口，所述上液口的端部螺紋安裝有封蓋。

7、作為本發明的一種優選技術方案，所述除冰機構還包括導熱內環框，所述導熱內環框設為中空結構，所述導熱內環框固定卡接在導熱外環框中，所述導熱內環框遠離連接封框的一側開設有均勻分布的多個吸附穿槽，相鄰兩個所述吸附穿槽之間均設有噴頭，所述噴頭固定安裝在導熱內環框遠離連接封框的一側，所述噴頭的內端延伸至導熱內環框中，所述導熱內環框內部固定安裝有導劑總管，所述導劑總管上固定安裝有和噴頭對應的導劑支管，所述導劑支管的端部和對應噴頭的內端固定安裝。

8、作為本發明的一種優選技術方案，所述除冰機構還包括導劑泵機，所述導劑泵機固定安裝在內框體的內壁下表面，所述導劑泵機的輸出口固定安裝有輸劑管，所述輸劑管延伸至空腔的底部，所述導劑總管的底部固定安裝有第四連接口，所述第四連接口的端部穿過導熱內環框和連接封框，所述第四連接口的端部和輸劑管的端部固定安裝，所述導劑泵機的輸入口固定安裝有儲劑筒，所述儲劑筒固定安裝在內框體的內壁下表面。

9、作為本發明的一種優選技術方案，所述除冰機構還包括抽吸泵機，所述抽吸泵機固定安裝在內框體的內壁下表面，所述抽吸泵機的抽吸口固定安裝有抽吸管，所述導熱內環框的底部一側固定安裝有第三連接口，所述第三連接口的端部穿過連接封框，所述第三連接口的端部和抽吸管的端部固定安裝，所述抽吸泵機的輸出口固定安裝有儲廢筒，所述儲廢筒固定安裝在內框體的內壁下表面。

10、作為本發明的一種優選技術方案，所述內框體的內側底部固定安裝有頂封板，所述頂封板的一端垂直安裝有側封板，所述儲液框、導劑泵機、儲劑筒、抽吸泵機和儲廢筒位于頂封板的下方。

11、一種室外工業配電柜除冰裝置的除冰方法，包括如下步驟：

12、步驟一、打開封蓋，通過上液口向儲液框中注入用于加熱的液體，通過使用加熱組件對液體進行加熱，并向儲劑筒中存儲除冰溶劑；

13、步驟二、需要對室外工業配電柜進行檢修除冰時，控制開啟第一循環泵、第二循環泵，儲液框中被加熱的液體通過出液管、第一循環泵、第一循環管、第二連接口導入導熱外環框的內部，并在導熱外環框中向上流動，隨后，通過第一連接口導入多個連通的u型導熱管中，隨后，通過第二循環管、第二循環泵、進液管循環導入儲液框中，以此實現對導熱外環框的熱流循環，通過導熱外環框的導熱效果，對配電柜柜體和門框之間的冰體進行融化去除；

14、融化除冰的同時，也可控制開啟導劑泵機，儲劑筒中存儲的除冰溶劑通過導劑泵機、輸劑管、第四連接口導入導劑總管中，并通過多個導劑支管導入多個噴頭中，并通過多個噴頭均勻噴出，噴在配電柜柜體和門框之間，對配電柜柜體和門框之間的冰體進行輔助除冰；

15、除冰的同時，控制開啟抽吸泵機，在抽吸管、第三連接口的連接作用下，在多個吸附穿槽處形成負壓，對融化的冰體進行抽吸，防止融化的冰體流動，在配電柜柜體和門框上殘留，造成后續再次結冰，抽吸的廢液導入儲廢筒中；

16、其中，被加熱的液體可實現進行多個連通u型導熱管的熱流循環，通過u型導熱管的導熱效果，對內框體中的電氣設備進行保溫。

17、與現有技術相比，本發明的有益效果在于：

18、1.通過設置除冰機構，除冰機構包括導熱外環框和儲液框以及多個u型導熱管，能夠?qū)崿F(xiàn)對導熱外環框的熱流循環，通過導熱外環框的導熱效果，對配電柜柜體和門框之間的冰體進行融化去除，同時，進行多個連通u型導熱管的熱流循環，對內框體中的電氣設備進行保溫，從而增加了整個除冰裝置的功能性，進而提升了除冰裝置的使用效果。

19、2.通過設置除冰機構，除冰機構還包括導熱內環框和導劑泵機，融化除冰的同時，能夠使儲劑筒中存儲的除冰溶劑均勻噴出，噴在配電柜柜體和門框之間，對配電柜柜體和門框之間的冰體進行輔助除冰，進一步提升配電柜的除冰效果。

20、3.通過設置除冰機構，除冰機構還包括導熱內環框和抽吸泵機，除冰的同時，可在多個吸附穿槽處形成負壓，對融化的冰體進行抽吸，防止融化的冰體流動，在配電柜柜體和門框上殘留，造成后續再次結冰，進一步提升了除冰裝置的使用效果。
