本技術涉及安裝裝置，具體為一種用于安裝機電設備的安裝裝置。

背景技術：

1、參考專利名稱為：一種用于安裝機電設備的安裝裝置(專利公開號：cn215596783u，專利公開日：2022.01.21)，包括底座，底座的上方中部設置有安裝機電設備的安裝基座，安裝基座的四角設置有液壓缸，液壓缸通過支撐架對安裝基座進行升降調控，安裝基座的四邊設置有對緩沖裝置，緩沖裝置通過支撐板對安裝基座的上升和下降進行緩沖減震，安裝基座上方兩側滑動連接有夾板，有益效果是：本實用新型通過加入反向螺桿的結構，通過反向螺桿的轉動帶動夾板的張合，來實現對機電設備的加持固定；通過液壓缸來實現對安裝基座豎直高度的調整，以此控制機電設備的豎直高度，并通過緩沖裝置對安裝基座的上升和下降進行緩沖減震。

2、然而在實施以上技術方案時，存在以下問題：以上技術方案中通過兩個夾板的移動對機電設備進行夾持安裝作業，以此實現了對機電設備左右兩側的夾持固定，但無法保證機電設備前后側受力后的穩定性，使得機電設備整體的穩定性較差，為此，本實用新型提供了一種用于安裝機電設備的安裝裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于安裝機電設備的安裝裝置，解決了現有的用于安裝機電設備的安裝裝置的結構較為簡單，難以實現對機電設備全方位的夾持固定，使得機電設備的穩定性較差的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種用于安裝機電設備的安裝裝置，包括基座，所述基座的頂部設有加固機構，所述基座的內部設有固定機構，所述固定機構中包括：

3、固定組件，包括轉動安裝在基座內壁的轉動桿，所述轉動桿的表面固定連接有轉動齒輪，所述轉動桿的表面通過傳動組件使得移動板滑動，所述移動板的頂部通過滑動桿固定連接有固定板；

4、驅動組件，設置在基座的后側。

5、優選的，所述傳動組件中包括固定安裝在轉動桿表面的傳動桿，所述傳動桿的一端轉動連接有連接桿，所述連接桿的一端與固定板的一側轉動連接。

6、優選的，所述驅動組件中包括安裝在基座后側的驅動電機和安裝在轉動桿一端的驅動輪，所述驅動電機的輸出軸的一端通過聯軸器與轉動桿的一端固定連接，所述驅動輪的表面通過傳動帶傳動連接有傳動輪。

7、優選的，所述基座內腔的底部固定連接有相對稱的限位板，所述限位板的內部固定連接有限位桿，所述限位桿的表面與移動板的內部滑動連接。

8、優選的，所述加固機構中包括轉動安裝在固定板外側的雙向絲桿，所述雙向絲桿的一端固定連接有控制把手，所述雙向絲桿的表面螺紋連接有滑動塊，所述滑動塊的一側固定連接有加固板。

9、優選的，所述固定板的表面開設有相對稱的滑動槽，所述滑動槽的內表面與滑動塊的表面滑動連接。

10、有益效果

11、本實用新型提供了一種用于安裝機電設備的安裝裝置。與現有技術相比具備以下有益效果：

12、(1)、該用于安裝機電設備的安裝裝置，通過啟動驅動電機帶動驅動輪、右側上方的轉動桿、傳動桿和轉動齒輪同步順時針轉動，驅動輪的轉動通過傳動帶帶動傳動輪和左側下方的轉動桿、傳動桿和轉動齒輪同步順時針轉動，而同側的兩塊轉動齒輪之間相嚙合，以此使得左側上方和右側下方的轉動桿、傳動桿和轉動齒輪同步逆時針轉動，以此使得連接桿的一端在傳動桿的一端轉動，連接桿的另一端在移動板的外側轉動，使得移動板在限位桿的表面滑動，以此帶動滑動桿和固定板同步往相對側滑動，通過固定板對機電設備的左右兩側進行夾持固定，通過設置有固定機構，使得基座頂部兩側的固定板同步往相對或相反側滑動，以此通過固定板對放置在基座頂部的機電設備的左右兩側進行夾持固定，保持機電設設備的穩定性。

13、(2)、該用于安裝機電設備的安裝裝置，通過設置有加固機構，使得前后兩側的加固板同步往中心處滑動，以此通過加固板對機電設備的前后側進行夾持加固，從而進一步的提高機電設備的穩定性。

技術特征：

1.一種用于安裝機電設備的安裝裝置，包括基座(1)，其特征在于：所述基座(1)的頂部設有加固機構(2)，所述基座(1)的內部設有固定機構(3)，所述固定機構(3)中包括：

2.根據權利要求1所述的一種用于安裝機電設備的安裝裝置，其特征在于：所述傳動組件(4)中包括固定安裝在轉動桿(311)表面的傳動桿(41)，所述傳動桿(41)的一端轉動連接有連接桿(42)，所述連接桿(42)的一端與固定板(314)的一側轉動連接。

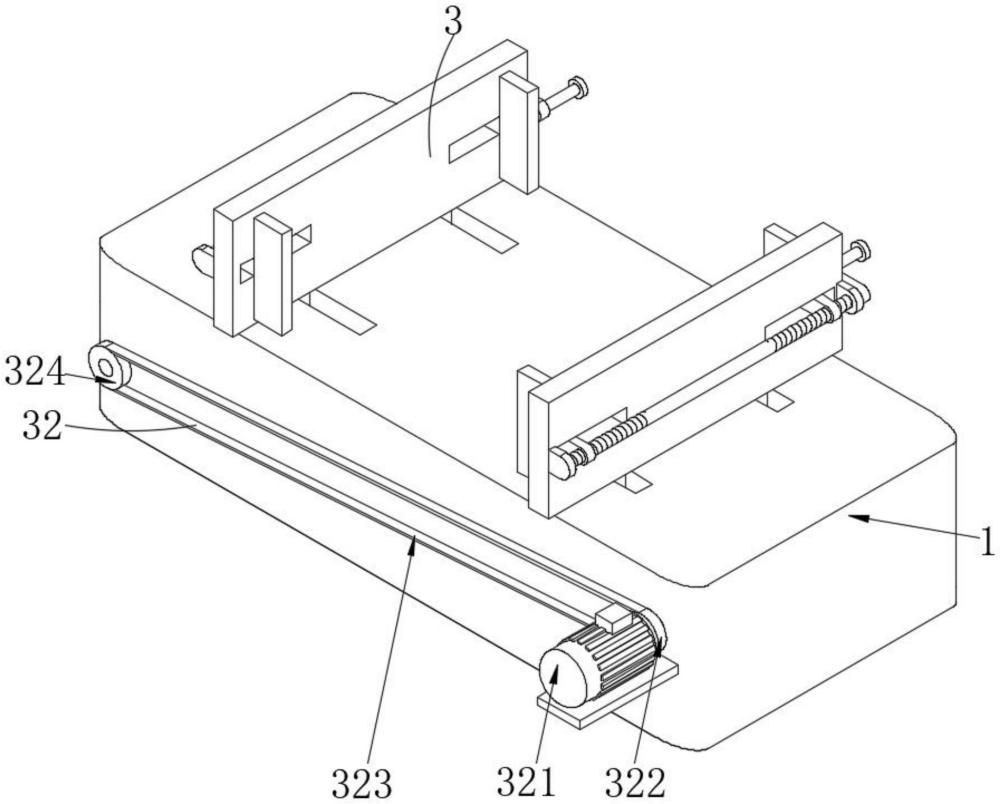

3.根據權利要求1所述的一種用于安裝機電設備的安裝裝置，其特征在于：所述驅動組件(32)中包括安裝在基座(1)后側的驅動電機(321)和安裝在轉動桿(311)一端的驅動輪(322)，所述驅動電機(321)的輸出軸的一端通過聯軸器與轉動桿(311)的一端固定連接，所述驅動輪(322)的表面通過傳動帶(323)傳動連接有傳動輪(324)。

4.根據權利要求1所述的一種用于安裝機電設備的安裝裝置，其特征在于：所述基座(1)內腔的底部固定連接有相對稱的限位板(5)，所述限位板(5)的內部固定連接有限位桿(6)，所述限位桿(6)的表面與移動板(313)的內部滑動連接。

5.根據權利要求1所述的一種用于安裝機電設備的安裝裝置，其特征在于：所述加固機構(2)中包括轉動安裝在固定板(314)外側的雙向絲桿(21)，所述雙向絲桿(21)的一端固定連接有控制把手(22)，所述雙向絲桿(21)的表面螺紋連接有滑動塊(23)，所述滑動塊(23)的一側固定連接有加固板(24)。

6.根據權利要求5所述的一種用于安裝機電設備的安裝裝置，其特征在于：所述固定板(314)的表面開設有相對稱的滑動槽(7)，所述滑動槽(7)的內表面與滑動塊(23)的表面滑動連接。

技術總結
本技術公開了一種用于安裝機電設備的安裝裝置，包括基座，所述基座的頂部設有加固機構，所述基座的內部設有固定機構，所述固定機構中包括：固定組件，包括轉動安裝在基座內壁的轉動桿，所述轉動桿的表面固定連接有轉動齒輪，所述轉動桿的表面通過傳動組件使得移動板滑動，所述移動板的頂部通過滑動桿固定連接有固定板；驅動組件，設置在基座的后側，本技術涉及安裝裝置技術領域。該用于安裝機電設備的安裝裝置，通過設置有固定機構，使得基座頂部兩側的固定板同步往相對或相反側滑動，以此通過固定板對放置在基座頂部的機電設備的左右兩側進行夾持固定，保持機電設設備的穩定性。

技術研發人員：周詩濤,趙蕊春,劉中華,鄭繼軍,江禮峰,蔡奇翊
受保護的技術使用者：上海南匯建工建設（集團）有限公司
技術研發日：20240724
技術公布日：2025/4/28
