本發明屬于電力系統，具體涉及一種分布式電源智能補電方法、系統及設備。

背景技術：

1、為了滿足日益增長的電力需求，發展新的電力架構和新型電力系統成為必然選擇。分布式電源通常部署在用戶側，可以減少遠距離輸電造成的損耗，提高能源利用效率。同時，其可以在用電高峰等場景下一定程度上緩解電力供需矛盾。此外，在發生自然災害或電網故障時，分布式電源可以作為備用電源，提高系統的抗風險能力。

2、雖然分布式電源可在資源和抗風險等方面能發揮重要作用，但是分布式電源靈活性、異構性和分布不均特性等特點給其補電這一重要流程帶來了較大挑戰。靈活性意味著需要快速響應需求變化，這增加了對補電控制算法復雜度的要求。分布式電源包括多種類型，如光伏、風電、生物質能等，每種技術都有其特定的性能特點和補電需求，這對電網資源的編排帶了新的挑戰。傳統的方法往往計算復雜度過高且考慮電網特征不全面，在復雜電網環境中決策時間過長，無法滿足未來大規模分布式電源補電快速響應及高資源利用率的需求，造成運營商的成本上升且用戶的服務質量得不到滿足。

技術實現思路

1、本發明的目的是針對現有技術存在的上述問題，提供一種能夠提升補電響應速度和資源利用率的分布式電源智能補電方法、系統及設備。

2、為實現以上目的，本發明的技術方案如下：

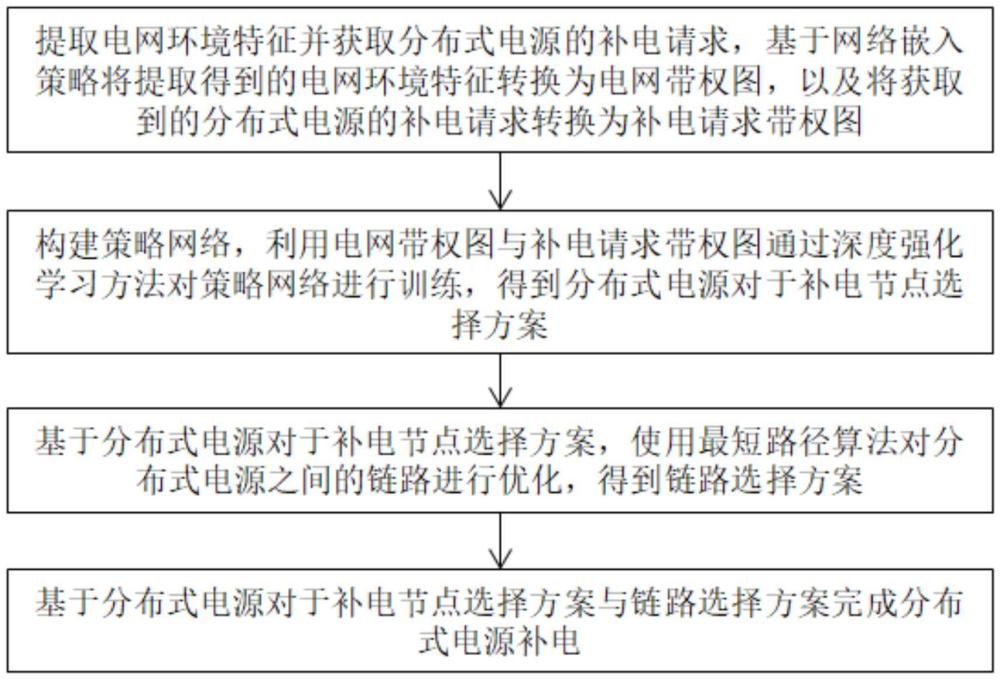

3、第一方面，本發明提出了一種分布式電源智能補電方法，所述分布式電源智能補電方法包括：

4、s1、提取電網環境特征并獲取分布式電源的補電請求，基于網絡嵌入策略將提取得到的電網環境特征轉換為電網帶權圖以及將獲取到的分布式電源的補電請求轉換為補電請求帶權圖；

5、s2、構建策略網絡，利用電網帶權圖與補電請求帶權圖通過深度強化學習方法對策略網絡進行訓練，得到分布式電源對于補電節點選擇方案；

6、s3、基于分布式電源對于補電節點選擇方案，使用最短路徑算法對分布式電源之間的鏈路進行優化，得到鏈路選擇方案；

7、s4、基于分布式電源對于補電節點選擇方案與鏈路選擇方案完成分布式電源補電。

8、s1中，所述電網帶權圖的表達式為ge＝{ne,le，ane,ale}；其中ne表示電力系統中補電節點集合，補電節點是指電力系統中具備為分布式電源補電能力的節點；ane表示補電節點的屬性集合，其包括第i個補電節點的總電量pi、第i個補電節點的補電功率wi、電力系統中與第i個補電節點相連的其他補電節點數量le表示補電節點間輸電鏈路集合；ale表示節點間輸電鏈路的屬性集合，其包括第i個輸電鏈路的最大承載功率zi；

9、所述補電請求帶權圖的表達式為gd＝{nd,ld,and,ald}，其中nd表示補電請求中分布式電源集合；and表示分布式電源的資源需求集合，其包含第k個分布式電源的需補電量ek、第k個分布式電源的補電功率需求vk；ld是分布式電源間鏈路集合；ald表示分布式電源間鏈路的需求集合，其包括第k個分布式電源間鏈路的功率占用量mk。

10、所述s2包括：s21、構建狀態空間；具體構建步驟包括：抽取每個補電節點的特征組成向量

11、表示第i個補電節點的剩余電量，其計算公式為：

12、

13、上式中，表示電力系統中第i個補電節點；表示補電請求中第k個分布式電源；表示部署在電力系統中第i個補電節點中的分布式電源個數；

14、表示第i個輸電鏈路的當前可承載功率，其計算公式為：

15、

16、上式中，表示電力系統中第i條輸電鏈路；表示第k條分布式電源間鏈路；表示部署在電力系統中第i條輸電鏈路中的分布式電源間鏈路個數；

17、表示第i個補電節點與其他補電節點間的平均距離，其計算公式為：

18、

19、上式中，表示第i個補電節點與第y個補電節點之間的距離；|ne|表示電力系統中補電節點的總數；

20、然后將所有補電節點的向量v聚合為以下的特征矩陣me，以形成狀態空間：

21、

22、s22、構建策略網絡；所述策略網絡包括輸入層、卷積層、概率層、過濾層、輸出層；所述輸入層用于從狀態空間接收特征矩陣me；所述卷積層用于基于特征矩陣me提取得到第i個補電節點的可用資源向量

23、

24、上式中，relu為激活函數；w為權重；b為偏置；

25、所述概率層用于求解得到第k個分布式電源部署在電力系統中各個補電節點的概率；第k個分布式電源部署在電力系統中第i個補電節點的概率的計算公式為：

26、

27、所述過濾層用于剔除不滿足以下資源約束的補電節點：

28、當前電量約束：

29、功率需求約束：

30、最大承載功率約束：

31、所述輸出層用于使用貪婪策略從通過過濾層的補電節點中選擇概率最大的補電節點作為第k個分布式電源的補電節點；

32、s23、計算損失函數并通過梯度反向傳播更新策略網絡的參數梯度，直至策略網絡收斂，輸出分布式電源對于補電節點選擇方案。

33、s23中，所述損失函數loss為：

34、

35、上式中，γk表示第k個分布式電源的真實標簽向量，若第k個分布式電源部署在第i個補電節點中，則真實標簽向量中第i維設置為1，其余維度設置為0；

36、所述策略網絡的參數梯度更新公式為：

37、g＝lr·reward·gs；

38、

39、

40、

41、上式中，g表示更新后的參數梯度；lr表示學習率；reward表示獎勵函數；gs表示更新前的參數梯度，通過對損失函數loss求導獲得；reve(gd，t)為電力系統提供補電服務所獲得的收入；cost(gd，t)表示電力系統提供補電服務所消耗的成本；表示兩個分布式電源在電力節點中互達的實際跳數；|ld|表示分布式電源間鏈路的個數。

42、第二方面，本發明提出了一種分布式電源智能補電系統，所述分布式電源智能補電系統包括：

43、數據獲取模塊，用于提取電網環境特征并獲取分布式電源的補電請求，基于網絡嵌入策略將提取得到的電網環境特征轉換為電網帶權圖以及將獲取到的分布式電源的補電請求轉換為補電請求帶權圖；

44、補電節點選擇模塊，用于構建策略網絡，將電網環境特征與分布式電源的補電請求輸入策略網絡，使用深度強化學習方法對策略網絡進行訓練，得到分布式電源對于補電節點選擇方案；

45、鏈路選擇模塊，用于基于分布式電源對于補電節點選擇方案，使用最短路徑算法對鏈路進行選擇，得到鏈路選擇方案；

46、補電模塊，用于基于分布式電源對于補電節點選擇方案與鏈路選擇方案完成分布式電源補電。

47、所述電網帶權圖的表達式為ge＝{ne,le,ane,ale}；其中ne表示電力系統中補電節點集合，補電節點是指電力系統中具備為分布式電源補電能力的節點；ane表示補電節點的屬性集合，其包括第i個補電節點的總電量pi、第i個補電節點的補電功率wi、電力系統中與第i個補電節點相連的其他補電節點數量le表示補電節點間輸電鏈路集合；ale表示節點間輸電鏈路的屬性集合，其包括第i個輸電鏈路的最大承載功率zi；

48、所述補電請求帶權圖的表達式為：gd＝{nd,ld,and,ald}；其中nd表示補電請求中分布式電源集合；and表示分布式電源的資源需求集合，其包含第k個分布式電源的需補電量ek、第k個分布式電源的補電功率需求vk；ld是分布式電源間鏈路集合；ald表示分布式電源間鏈路的需求集合，其包括第k個分布式電源間鏈路的功率占用量mk。

49、所述補電節點選擇模塊包括狀態空間構建模塊、策略網絡構建模塊、網絡訓練與輸出模塊；所述狀態空間構建模塊用于先抽取每個補電節點的特征組成以下向量：

50、

51、表示第i個補電節點的剩余電量，其計算公式為：

52、

53、上式中，表示電力系統中第i個補電節點；表示補電請求中第k個分布式電源；表示部署在電力系統中第i個補電節點中的分布式電源個數；

54、表示第i個輸電鏈路的當前可承載功率，其計算公式為：

55、

56、上式中，表示電力系統中第i條輸電鏈路；表示第k條分布式電源間鏈路；表示部署在電力系統中第i條輸電鏈路中的分布式電源間鏈路個數；

57、表示第i個補電節點與其他補電節點間的平均距離，其計算公式為：

58、

59、上式中，表示第i個補電節點與第y個補電節點之間的距離；|ne|表示電力系統中補電節點的總數；

60、然后將所有補電節點的向量v聚合為以下的特征矩陣me，以形成狀態空間：

61、

62、所述策略網絡構建模塊用于構建策略網絡；

63、所述策略網絡包括輸入層、卷積層、概率層、過濾層、輸出層；

64、所述輸入層用于從狀態空間接收特征矩陣me；

65、所述卷積層用于基于特征矩陣me提取得到第i個補電節點的可用資源向量

66、上式中，relu為激活函數；w為權重；b為偏置；

67、所述概率層用于求解得到第k個分布式電源部署在電力系統中各個補電節點的概率；第k個分布式電源部署在電力系統中第i個補電節點的概率的計算公式為：

68、

69、所述過濾層用于剔除不滿足以下資源約束的補電節點：

70、當前電量約束：

71、

72、功率需求約束：

73、

74、最大承載功率約束：

75、

76、所述輸出層用于使用貪婪策略從通過過濾層的補電節點中選擇概率最大的補電節點作為第k個分布式電源的補電節點；

77、所述網絡訓練與輸出模塊用于計算損失函數并通過梯度反向傳播更新策略網絡的參數梯度，直至策略網絡收斂；

78、最后輸出分布式電源對于補電節點選擇方案。

79、所述損失函數loss為：

80、

81、上式中，γk表示第k個分布式電源的真實標簽向量；

82、若第k個分布式電源部署在第i個補電節點中，則真實標簽向量中第i維設置為1，其余維度設置為0；

83、所述策略網絡的參數梯度更新公式為：

84、g＝lr·rreward·gs；

85、

86、

87、

88、上式中，g表示更新后的參數梯度；lr表示學習率；reward表示獎勵函數；gs表示更新前的參數梯度，通過對損失函數loss求導獲得；reve(gd，t)為電力系統提供補電服務所獲得的收入；cost(gd，t)表示電力系統提供補電服務所消耗的成本；表示兩個分布式電源在電力節點中互達的實際跳數；|ld|表示分布式電源間鏈路的個數。

89、第三方面，本發明提出了一種分布式電源智能補電設備，所述分布式電源智能補電設備包括存儲器和處理器；所述存儲器用于存儲計算機程序代碼，并將所述計算機程序代碼傳輸給所述處理器；所述處理器用于根據所述計算機程序代碼中的指令執行前述的分布式電源智能補電方法。

90、第四方面，本發明提出了一種計算機可讀存儲介質，所述計算機可讀存儲介質上存儲有計算機程序，所述計算機程序被處理器執行時實現前述的分布式電源智能補電方法。

91、與現有技術相比，本發明的有益效果為：

92、1、本發明所述一種分布式電源智能補電方法，先提取電網環境特征并獲取分布式電源的補電請求，基于網絡嵌入策略將提取得到的電網環境特征轉換為電網帶權圖以及將獲取到的分布式電源的補電請求轉換為補電請求帶權圖，再構建策略網絡，利用電網帶權圖與補電請求帶權圖通過深度強化學習方法對策略網絡進行訓練，得到分布式電源對于補電節點選擇方案，然后基于分布式電源對于補電節點選擇方案，使用最短路徑算法對分布式電源之間的鏈路進行優化，得到鏈路選擇方案，最后基于分布式電源對于補電節點選擇方案與鏈路選擇方案完成分布式電源補電；上述設計將分布式電源補電問題建模為經典網絡嵌入問題，并利用深度強化學習方法充分捕獲電網能源特征間的非線性關系，最終實現了分布式電源在電網環境中的智能補電，能夠在不斷變化的電力需求以及高分布式電源靈活性環境下自我學習并優化補電策略，從而提升響應速度以及電網資源利用率，提高整個電力系統的運行效率和可靠性。因此，本發明能夠提升響應速度以及電網資源利用率，適合于大規模分布式電源補電場景下應用。

93、2、本發明所述一種分布式電源智能補電方法，使用收益支出比這一指標設計獎勵函數，能夠同時考慮分布式電源補電操作中的收益與支出成本，還能反映出電力系統資源的使用效率，策略網絡根據獎勵值來決定其后續部署動作，從而提升分布式電源補電請求成功率并進一步提高電網資源利用率。因此，本發明能夠提升分布式電源補電請求成功率并進一步提高電網資源利用率。
