本發明涉及電力系統，具體為一種分布式能源配電網多時間尺度可靠性體系的優化方法及系統。

背景技術：

1、近年來，隨著光伏和風能在配電網中滲透率的不斷提高，電力系統正在處于從傳統配電系統向智能電網轉變的重要階段。雖然可再生能源在智能電網運行中具有諸多優點，但其不確定性和間歇性會造成電壓波動，潮流計算復雜等問題。配電系統的可靠性是衡量供電質量和能力的一個重要指標，影響配電系統可靠性的主要因素包括配電網運行成本，因此以降低配電網的運行成本為目標來構建可靠性體系非常重要。

2、目前，部分研究者通過日前調度和實時調度，統籌配合實現配電網的智能優化，再利用小波函數求解，驗證可靠性體系的合理性。還有的研究者基于物理信息構建智能調度機制，提出了基于配電網生產強化的調度策略。通過對該調度方式的實踐，實現配電網的智能調度，以此促進配電網的穩定運行。但是上述方法計算過程沒有考慮配電網的不確定性，使得配電網可靠性評估缺乏穩定性。

技術實現思路

1、鑒于上述存在的問題，提出了本發明。

2、因此，本發明解決的技術問題是：可再生能源(如光伏、風能)的接入帶來了電壓波動和潮流計算的復雜性，傳統的調度方式難以應對這些問題，特別是沒有充分考慮到分布式能源接入帶來的不確定性。

3、現有方法沒有充分考慮不確定性，使得配電網可靠性評估的穩定性不足。由于分布式能源的間歇性，評估結果波動較大。

4、配電網運行的成本優化，尤其是對于長期和短期的不同時間尺度下的成本優化不足，沒有有效的方式在不同時間尺度上平衡投資、運行和維護成本。

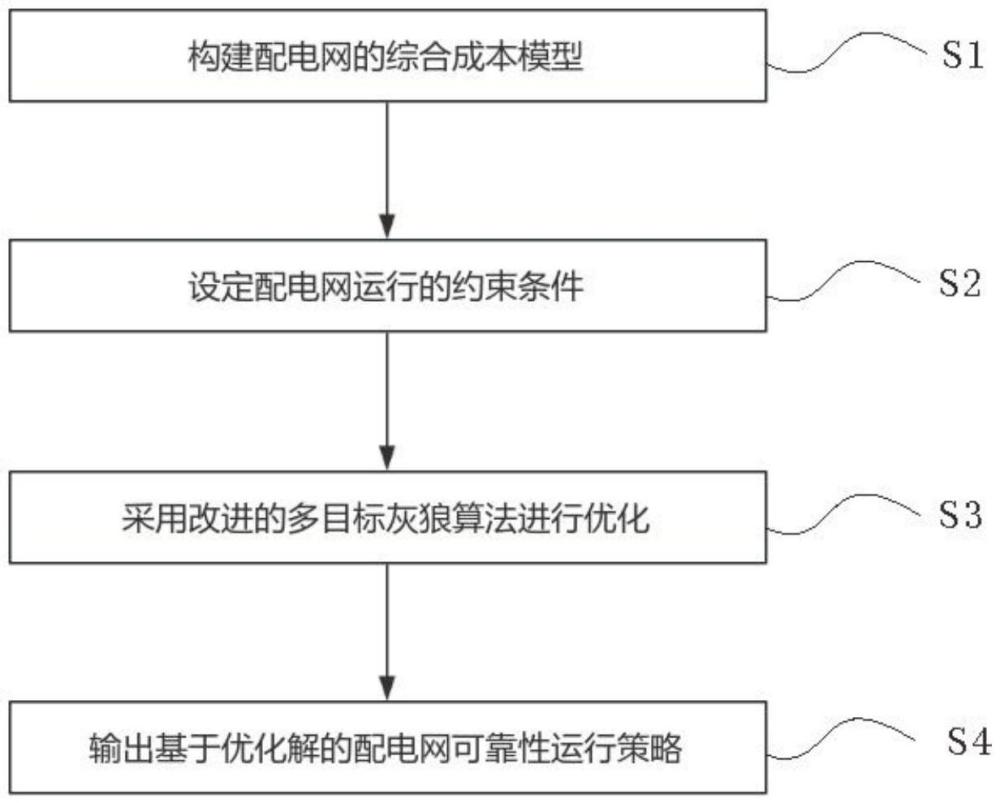

5、為解決上述技術問題，本發明提供如下技術方案：一種分布式能源配電網多時間尺度可靠性優化方法，包括：

6、構建配電網的綜合成本模型；

7、設定配電網運行的約束條件；

8、采用改進的多目標灰狼算法進行優化；

9、輸出基于優化解的配電網可靠性運行策略。

10、作為本發明所述的分布式能源配電網多時間尺度可靠性優化方法的一種優選方案，其中：所述配電網的綜合成本模型表示為，

11、

12、其中，m為一個分析長時間周期內所包含的時段數，coi為初始投資成本，cde為柴油發電機機組的發電成本，cm為配電網運行維護成本，cl為折舊損失成本。

13、作為本發明所述的分布式能源配電網多時間尺度可靠性優化方法的一種優選方案，其中：所述初始投資成本表示為，

14、

15、其中，cik為第i設備的采購成本，k是設備總數，β為設計和施工這些成本占采購成本的比例系數；

16、所述柴油發電機機組的發電成本表示為，

17、

18、其中，v為柴油機組的節點，為柴油發電機的燃料費用，為柴油發電機的運行維護費用，為每個節點j上的發電功率，ectn為發電成本隨著時間變化的周期性特征；

19、所述配電網運行維護成本表示為，

20、

21、其中，為維護人員費用，為設備故障檢修運維產生的費用；

22、所述折舊損失成本表示為，

23、

24、

25、其中，為可靠性優化設備的平均折舊損失費用，ect,n和ect,m,n分別為根據時間變化的周期性特征，變量dayi為一周中所屬的天數，hourj為一天中所屬的小時數，minj為一個小時中所屬的分鐘數；和分別為天、小時和分鐘變量的估計系數；為隨機干擾項目。

26、作為本發明所述的分布式能源配電網多時間尺度可靠性優化方法的一種優選方案，其中：所述約束條件包括柴油發電機出力上下限約束和柴油發電機爬坡約束。

27、作為本發明所述的分布式能源配電網多時間尺度可靠性優化方法的一種優選方案，其中：所述柴油發電機出力上下限約束表示為，

28、pde,min(t)≤pde,j(t)≤pde,max(t)

29、其中，pde,min(t)和pde,max(t)分別為節點j上的機組的出力上、下限；

30、所述柴油發電機爬坡約束表示為，

31、-hdown,j≤pde,j(t+1)-pde,j(t)≤hup,j

32、其中，-hdown,j和hup,j分別為發電機組輸出功率的最大向下爬坡率和最大向上爬坡率。

33、作為本發明所述的分布式能源配電網多時間尺度可靠性優化方法的一種優選方案，其中：所述優化通過sobol序列生成初始種群，并通過差分進化算法對種群進行變異和交叉操作以獲得優化解。

34、作為本發明所述的分布式能源配電網多時間尺度可靠性優化方法的一種優選方案，其中：所述生成初始種群表示為，

35、xi,j＝xj,min+(xj,max-xj,min)kn

36、x′i,j＝xj,min+xj,max-r4xi,j

37、其中，xj,max和xj,min分別為第j維控制變量的上下限值，kn為[0,1]之間采用sobol序列生成的隨機數，r4為[0,1]之間的隨機數。

38、本發明的另外一個目的是提供一種分布式能源配電網多時間尺度可靠性優化系統，其能通過構建分布式能源配電網多時間尺度可靠性優化系統，解決了現有配電網調度與可靠性評估中的無法有效應對分布式能源接入帶來的不確定性，成本優化和可靠性提升不足問題。

39、為解決上述技術問題，本發明提供如下技術方案:一種分布式能源配電網多時間尺度可靠性優化系統，包括：成本分析模塊、運行約束模塊、算法優化模塊以及策略輸出模塊；所述成本分析模塊用于構建配電網的綜合成本模型；所述運行約束模塊用于設定配電網運行的約束條件；所述算法優化模塊用于采用改進的多目標灰狼算法進行優化；所述策略輸出模塊用于輸出基于優化解的配電網可靠性運行策略。

40、一種計算機設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，所述處理器執行所述計算機程序時實現如上所述分布式能源配電網多時間尺度可靠性優化方法的步驟。

41、一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如上所述分布式能源配電網多時間尺度可靠性優化方法的步驟。

42、本發明的有益效果：本發明提供的分布式能源配電網多時間尺度可靠性優化方法通過中長期和短期兩個階段時間尺度體系對配電網可靠性進行優化，其中以有功功率和負荷功率為目標設定配電網穩定運行，有效提高配電網運行的穩定性，從而界定配電網的可靠性。

43、通過采用sobol序列在灰狼算法中的初始種群設置階段進行算法優化，另外在交叉變異階段優化自適應因子，有效提高灰狼算法的計算效率，從而提高配電網可靠性體系的優化效率。

技術特征：

1.一種分布式能源配電網多時間尺度可靠性優化方法，其特征在于，包括：

2.如權利要求1所述的分布式能源配電網多時間尺度可靠性優化方法，其特征在于：所述配電網的綜合成本模型表示為，

3.如權利要求2所述的分布式能源配電網多時間尺度可靠性優化方法，其特征在于：所述初始投資成本表示為，

4.如權利要求3所述的分布式能源配電網多時間尺度可靠性優化方法，其特征在于：所述約束條件包括柴油發電機出力上下限約束和柴油發電機爬坡約束。

5.如權利要求4所述的分布式能源配電網多時間尺度可靠性優化方法，其特征在于：所述柴油發電機出力上下限約束表示為，

6.如權利要求5所述的分布式能源配電網多時間尺度可靠性優化方法，其特征在于：所述優化通過sobol序列生成初始種群，并通過差分進化算法對種群進行變異和交叉操作以獲得優化解。

7.如權利要求6所述的分布式能源配電網多時間尺度可靠性優化方法，其特征在于：所述生成初始種群表示為，

8.一種采用如權利要求1～7任一所述的分布式能源配電網多時間尺度可靠性優化方法的系統，其特征在于，包括：

9.一種計算機設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，其特征在于，所述處理器執行所述計算機程序時實現權利要求1至7中任一項所述的分布式能源配電網多時間尺度可靠性優化方法的步驟。

10.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現權利要求1至7中任一項所述的分布式能源配電網多時間尺度可靠性優化方法的步驟。

技術總結
本發明公開了一種分布式能源配電網多時間尺度可靠性體系的優化方法及系統，涉及電力系統技術領域，包括：構建配電網的綜合成本模型；設定配電網運行的約束條件；采用改進的多目標灰狼算法進行優化；輸出基于優化解的配電網可靠性運行策略。本發明提供的分布式能源配電網多時間尺度可靠性優化方法通過中長期和短期兩個階段時間尺度體系對配電網可靠性進行優化，其中以有功功率和負荷功率為目標設定配電網穩定運行，有效提高配電網運行的穩定性，從而界定配電網的可靠性。通過采用Sobol序列在灰狼算法中的初始種群設置階段進行算法優化，另外在交叉變異階段優化自適應因子，有效提高灰狼算法的計算效率，從而提高配電網可靠性體系的優化效率。

技術研發人員：周楊珺,高立克,易辰穎,周柯,周遠超,張煒,潘俊濤,黃偉翔,黃貴平,李珊,吳麗芳,李菱,周宏瑞,秦麗文,奉斌,顏麗娟,伍紅文,陽浩
受保護的技術使用者：廣西電網有限責任公司電力科學研究院
技術研發日：
技術公布日：2025/4/24
