本技術涉及gis拆裝作業領域，具體涉及一種gis安裝檢修環境檢測及處理一體化裝置。

背景技術：

1、隨著電力工業的發展，輸電電壓等級的提高，大規模跨區聯網的形成，對電力系統的輸變電設備的可靠性提出了很高的要求。與傳統敞開式高壓設備相比，氣體絕緣全封閉組合電器，簡稱gis（gas?insuiated?switchgear）具有明顯的優點：結構緊湊，整個裝置的占地空間大為縮小；不受外界環境的影響，運行可靠性高；檢修周期長。自六十年代問世以來，gis迅速發展，在輸變電系統中占據著重要的地位。

2、gis設備安裝時，為保證設備安裝質量，提高設備運行的可靠性，對安裝場所的環境潔凈度、濕度、溫度、風速有相關要求：環境潔凈度達到百萬級以上、環境的濕度不超過80%，溫度-10～40℃，風速小于5m/s，但目前安裝（檢修）環境尚不能滿足上述要求，在gis設備安裝過程中，對環境的潔凈度要求較高，需達到iso14644標準的ios9級。其具體標準內容為：粒徑不小于0.5μm的浮游塵埃量不超過35200000個；不小于1μm的浮游塵埃量不超過8230000個；不小于5μm的浮游塵埃量不超過293000個。除此之外還有一些其他環境要求：環境浮動粉塵在20cpm以下，環境溫度在-10℃~40℃之間，環境的濕度不超過80%，環境風速在5m以下，由于變電站建設分布于全國各地，各個地方的環境都不一樣，部分地區環境很難達到gis設備安裝所需要的環境要求，如果在變電站建設中加入新風系統，雖然建設初期安裝gis設備時能有效解決環境問題，但是由于變電站gis設備安裝完成后，變電站新風系統將在很長一段時間內處于閑置狀態（后期僅檢修時用），造成資源浪費，同時，新風系統長期不用，會經常性的出現故障，大大提高了變電站的建設成本和維護成本，因此，很多變電站建設中就不再安裝新風系統，由此造成了變電站缺乏環境處理設備的局面。

3、在當前的gis設備安裝和檢修過程中，在戶外環境中，由于天氣多變、塵土飛揚等不利因素，對設備的安裝和檢修工作帶來了諸多挑戰。為了應對這些挑戰，部分地區戶外施工已經開始采用防塵棚，并配備了凈化設備，以創造一個更為清潔、穩定的工作環境。

4、防塵棚是專為戶外安裝和檢修gis設備而設計的臨時性保護結構，搭建防塵棚一般需要根據設備的大小和檢修工作的需求來確定其尺寸和形狀，確保能夠完全覆蓋需要保護的設備和工作區域。

5、防塵棚的搭建不僅能夠有效防止塵土、沙粒等雜質進入工作區域，減少設備污染的風險，還能夠提供一個相對穩定的工作環境，避免天氣變化對檢修工作造成不利影響。在防塵棚內，通常會配置凈化設備，以進一步提高工作環境的潔凈度。這些凈化設備包括空氣凈化器、除濕機等，能夠去除空氣中的塵埃、顆粒物等，同時保證環境濕度符合要求。

6、在gis設備安裝和檢修過程中，使用防塵棚和凈化設備的組合已經成為一種常見的做法。

7、但是現有技術存在以下缺點：

8、1、gis戶外安裝（檢修）采用防塵棚，組合配置了空氣凈化器、除濕機等，但處理設備均為獨立單元設備，數量多，使用及維護不方便。

9、2、gis現有檢測設備功能單一，不同檢測內容需要不同的檢測設備，使用不方便。

10、3、現有檢測設備須人工頻繁檢測并筆錄，費時費力，數據容易丟失，并存在記錄數據作假和篡改現象。

11、4、gis戶內安裝（檢修）目前缺乏專用環境處理設備，通常采用變電站內其他項目停工和選擇合適天氣施工，以減少環境對安裝質量影響，此方法嚴重影響施工進度，另在部分地區和部分季節，安裝環境仍然難以滿足gis安裝（檢修）需要。

技術實現思路

1、本技術實施例的目的在于提供一種gis安裝檢修環境檢測及處理一體化裝置，將環境檢測和環境處理功能合為一體，使其具備檢測和處理雙功能，將更加適用gis安裝檢修實際場景需要。

2、為實現上述目的，本技術提供如下技術方案：

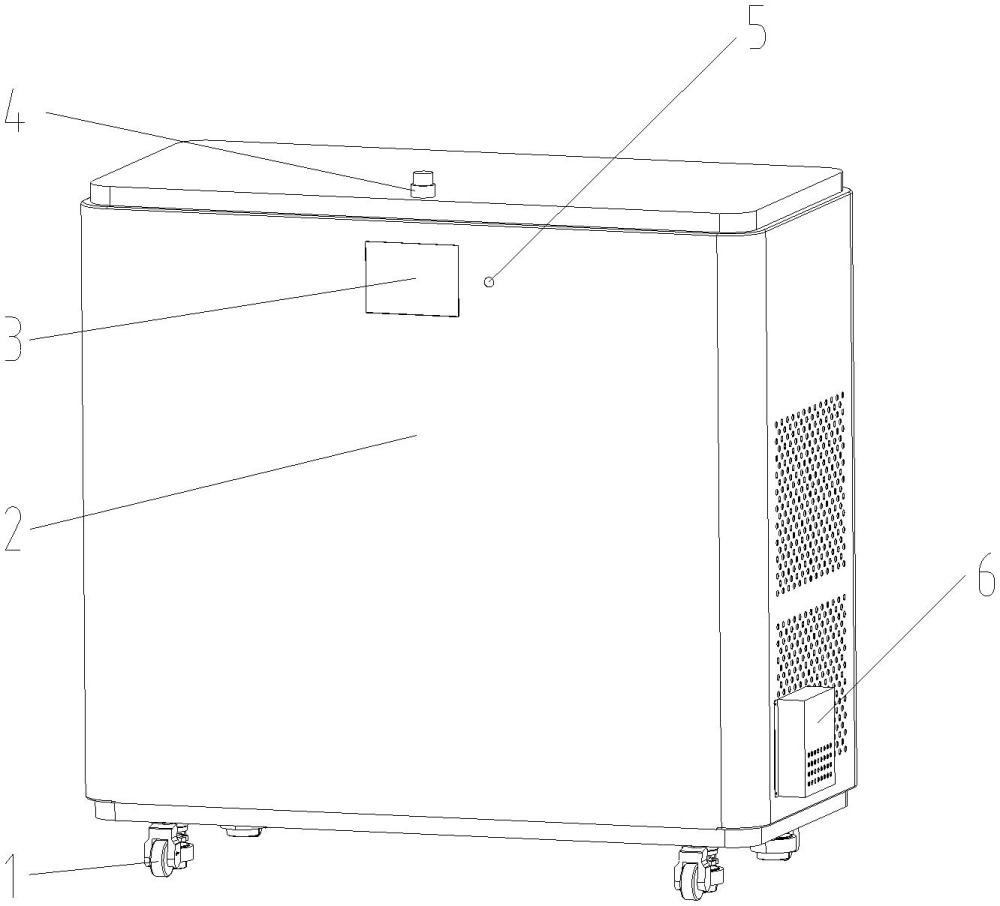

3、本技術實施例提供一種gis安裝檢修環境檢測及處理一體化裝置，包括行走輪、柜體組件、控制器、報警燈、按鈕開關、傳感器組件安裝盒以及后柜門，

4、行走輪安裝于柜體組件的下方，用于設備的行走；柜體組件為設備主體架構件，周側開通氣孔；控制器安裝于柜體組件上部中間位置，用于設置、顯示設備各項參數，對設備進行智能操控；報警燈安裝于柜體組件頂部，現場環境未達安裝標準時紅色閃爍報警，處理完成達到安裝環境標準時綠色閃爍提示；按鈕開關安裝于控制器右側；傳感器組件安裝盒安裝于柜體組件右側下進氣處，內部安裝塵埃粒子檢測傳感器、溫度檢測傳感器、濕度監測傳感器、氧氣和六氟化硫檢測傳感器，對現場安裝檢修環境進行潔凈度、溫濕度和六氟化硫泄漏進行檢測；后柜門安裝于柜體組件背部，鈑金件焊接成型，開有透氣孔；后柜門鎖用于后柜門的鎖緊，確保設備運行安全。

5、所述柜體組件內安裝除濕組件、抽排組件、凈化過濾組件、離心風機、數據預處理單元、數據處理單元以及數據存儲單元，除濕組件安裝于柜體組件柜內右端，主要功能為室內除濕；抽排組件安裝于柜體組件中間位置，用于gis設備發生sf6泄漏后將氣體從室內排出至室外，防止安裝檢修人員窒息；凈化過濾組件、離心風機為空氣凈化用，將室內空氣中的塵埃粒子進行過濾，提高空氣潔凈度，由多層過濾層組成，過濾層可以通過打開后柜門進行更換；數據預處理單元、數據處理單元、數據存儲單元安裝于柜體組件柜內上隔層，用于將各類傳感器傳輸的數據進行預處理、處理及數據存儲，所述柜體組件上還設置有與數據處理單元相連的數據輸出端口，數據輸出端口為網絡端口，通過互聯網和外部電腦連接，方便數據的輸出和打印。

6、所述抽排組件包括主殼體、進風管、出風管、過濾層、軸流風機以及波紋軟管，

7、主殼體為鈑金構件，用于內部設備的安裝及形成風道；進風管焊接于主殼體右端，作進風連接管用；出風管焊接于主殼體左端，作出風連接管用；過濾層安裝于主殼體內部右端，由多層凈化過濾組件組成，用于過濾空氣中的塵埃粒子；軸流風機安裝于主殼體內部左端，通過風機葉片轉動，產生軸向氣流。

8、所述凈化過濾組件包括前置凈化層、活性炭層、hepa過濾層、上夾板一、上夾板二、上夾板三、下夾板一、下夾板二、下夾板三，

9、前置凈化層、活性炭層、hepa過濾層通過上夾板一、上夾板二、上夾板三、下夾板一、下夾板二、下夾板三進行安裝，用于空氣凈化，最小能過濾0.3um的微粒，使用到規定時間后，凈化過濾組件可進行快速更換。

10、與現有技術相比，本發明的有益效果是：

11、1、解決室內變電站施工缺乏專用gis安裝檢修環境處理設備問題

12、本發明裝置具備凈化處理、除濕處理、sf6泄漏抽排等多項處理功能，可以根據需要設置潔凈度標準，除濕度標準，設置完成后設備自動處理，達標后自動關停。

13、2、解決現有檢測設備功能單一問題

14、本發明裝置具備實時環境塵埃量檢測（潔凈度檢測）、濕度檢測、含氧量檢測、sf6檢測、溫度檢測等多項檢測功能，并能夠將檢測數據集中在顯示屏中顯示，數據觀察一目了然。

15、3、解決檢測數據存儲和傳輸問題

16、設備配有專用儲存器，可以自動存儲、自動歸集、隨時調用；配置網絡端口，可以通過互聯網與外部電腦連接，可以集中打印檢測數據。

17、4、解決gis安裝檢修環境檢測及處理一體化問題

18、設備將環境檢測及處理功能融為一體，一鍵開機即自動檢測、自動處理、自動啟停、數據自動記錄等，無需人工介入，大幅提高了工作效率。
