本發明涉及半導體，特別是涉及一種智能功率模塊、一種智能功率模塊的制作方法和一種芯片。

背景技術：

1、隨著電力電子技術的發展，智能功率模塊以其高可靠性，高系統性能，使用方便等特點贏得了越來越大的應用市場，智能功率模塊ipm(intelligent?power?module)，是實現由直流電轉變?yōu)榻涣麟姸?qū)動壓縮機運轉的換件器件，ipm具有電流密度高、驅動功率低、導通壓降低、功能集成度高，以及保護功能完善等優點。ipm一般內部包封了6個igbt(insulated?gate?bipolar?transistor，絕緣柵雙極型晶體管)及其驅動電路以實現直流電到交流電的逆變。相關技術中，需要將交流電轉換為直流電后再經過pfc(power?factorcorrection)電路調整，再接入ipm使用，但該電路系統復雜繁瑣，從而市場競爭力較低。

技術實現思路

1、鑒于上述問題，提出了本發明實施例以便提供一種克服上述問題或者至少部分地解決上述問題的一種智能功率模塊、一種智能功率模塊的制作方法和一種芯片。

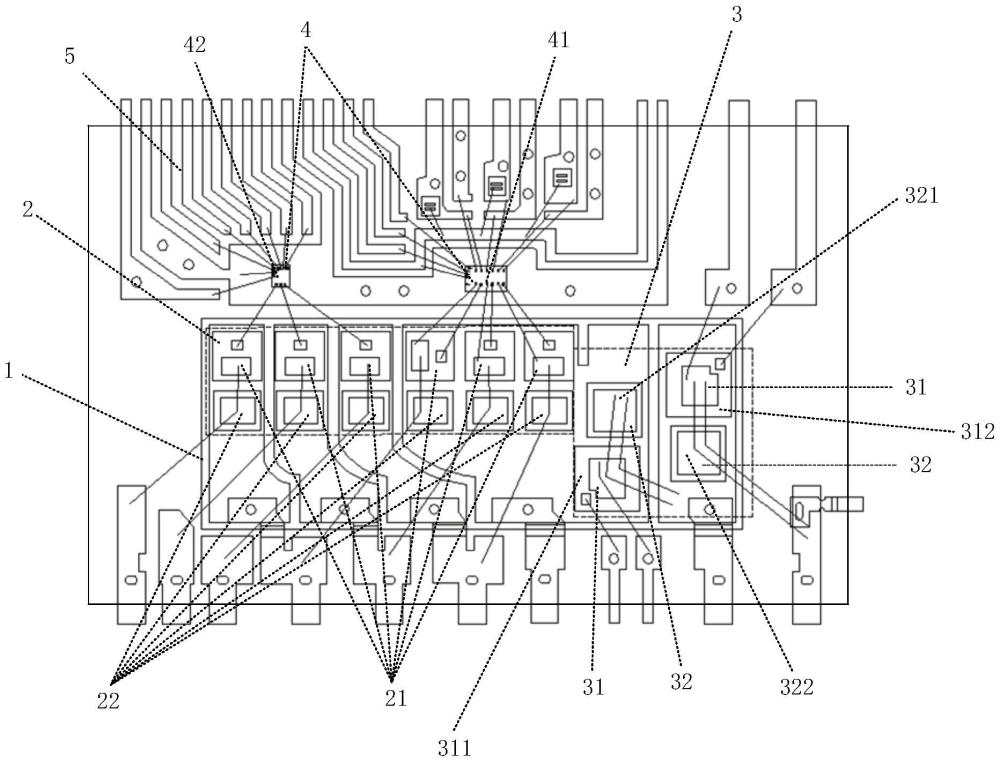

2、為了解決上述問題，本發明實施例公開了一種智能功率模塊，包括：基板，以及集成在所述基板上的逆變功率芯片、功率因數校正功率集成電路、多個驅動芯片和引線框架；所述引線框架包括多個獨立管腳；

3、所述逆變功率芯片，分別與所述多個獨立管腳中對應的獨立管腳和所述多個驅動芯片連接；

4、所述多個驅動芯片，分別與所述多個獨立管腳中對應的獨立管腳連接；

5、所述功率因數校正功率集成電路，分別與所述多個獨立管腳中對應的獨立管腳連接。

6、可選地，所述逆變功率芯片包括：

7、多個第一絕緣柵雙極型晶體管，所述多個第一絕緣柵雙極型晶體管，分別與所述多個驅動芯片連接；

8、多個第一快速恢復二極管，所述多個第一快速恢復二極管，分別與所述多個第一絕緣柵雙極型晶體管中對應的第一絕緣柵雙極型晶體管，以及所述多個獨立管腳中對應的獨立管腳連接。

9、可選地，所述多個驅動芯片包括：

10、上橋驅動芯片，所述上橋驅動芯片，分別與所述多個第一絕緣柵雙極型晶體管中對應的絕緣柵雙極型晶體管，以及所述多個獨立管腳中對應的獨立管腳連接；

11、下橋驅動芯片，所述下橋驅動芯片，分別與所述多個第一絕緣柵雙極型晶體管中對應的絕緣柵雙極型晶體管，以及所述多個獨立管腳中對應的獨立管腳連接。

12、可選地，所述功率因數校正功率集成電路包括：

13、多個第二絕緣柵雙極型晶體管，所述多個第二絕緣柵雙極型晶體管，分別與所述多個獨立管腳中對應的獨立管腳連接；

14、多個第二快速恢復二極管，所述多個第二快速恢復二極管，分別與所述多個第二絕緣柵雙極型晶體管中對應的第二快速恢復二極管，以及所述多個獨立管腳中對應的獨立管腳連接。

15、可選地，所述多個第二絕緣柵雙極型晶體管包括：

16、第一絕緣柵雙極型晶體管，所述第一絕緣柵雙極型晶體管分別與所述多個獨立管腳中對應的獨立管腳連接；

17、第二絕緣柵雙極型晶體管，所述第二絕緣柵雙極型晶體管，分別與所述多個獨立管腳中對應的獨立管腳連接；

18、所述多個第二快速恢復二極管包括：

19、第一快速恢復二極管，所述第一快速恢復二極管，與所述第一絕緣柵雙極型晶體管連接；

20、第二快速恢復二極管，所述第二絕緣柵雙極型晶體管，分別與所述多個獨立管腳中對應的獨立管腳和所述第二絕緣柵雙極型晶體管連接。

21、可選地，所述智能功率模塊中所述逆變功率芯片、所述多個驅動芯片、所述功率因數校正功率集成電路和所述多個獨立管腳通過金線和鋁線鍵合連接。

22、本發明實施例還公開了一種智能功率模塊的制作方法，所述方法應用于制作如上述所述的智能功率模塊，所述方法包括：

23、確定引線框架中多個獨立管腳的參數，以及基板的電氣走線和布局；

24、根據所述多個獨立管腳的參數制作所述引線框架，根據所述電氣走線和布局制作所述基板；

25、將逆變功率芯片和功率因數校正功率集成電路，通過焊膏貼片于所述基板并完成燒結連接；

26、通過錫膏將貼片后的所述基板與所述引線框架進行拼裝；

27、通過銀膠將所述多個驅動芯片焊接在所述基板的預設區域，并將所述逆變功率芯片、所述多個驅動芯片、所述功率因數校正功率集成電路和所述多個獨立管腳進行連接，得到智能功率模塊。

28、可選地，所述將逆變功率芯片和功率因數校正功率集成電路，通過焊膏貼片于所述基板并完成燒結連接，包括：

29、在所述基板上與所述逆變功率芯片和功率因數校正功率集成電路分別對應的區域表面，印刷厚度相同的焊膏；

30、將所述逆變功率芯片和功率因數校正功率集成電路，覆蓋于所述焊膏上；

31、在預設溫度和預設氣體環境下，對所述變控制芯片和功率因數校正功率集成電路完成燒結連接。

32、可選地，所述通過錫膏將貼片后的所述基板與所述引線框架進行拼裝，包括：

33、將貼片后的所述基板放置于所述引線框架上；

34、通過錫膏將貼片后的所述基板與所述引線框架進行拼裝；

35、清洗殘余在所述引線框架上的錫膏揮發物。

36、可選地，所述智能功率模塊中所述逆變功率芯片、所述多個驅動芯片、所述功率因數校正功率集成電路和所述多個獨立管腳通過金線和鋁線鍵合連接。

37、可選地，所述基板包括覆銅陶瓷基板。

38、本發明實施例還公開了一種芯片，所述芯片包括如上述的智能功率模塊。

39、本發明實施例包括以下優點：

40、本發明實施例公開了一種智能功率模塊，本發明通過將逆變功率芯片、功率因數校正功率集成電路、多個驅動芯片和引線框架中的多個獨立管腳進行符合封裝，提高了智能功率模塊的集成度，可以將交流電直接接入智能功率模塊，智能功率模塊將交流電整流為直流電給智能功率模塊使用，只需要少量的外圍電子元器件完成配合工作，同時也縮短了電路的長度，減少了系統的雜散電感，起到了降本增效的作用，極大地提高了市場競爭力。

技術特征：

1.一種智能功率模塊，其特征在于，包括：

2.根據權利要求1所述的智能功率模塊，其特征在于，所述逆變功率芯片包括：

3.根據權利要求2所述的智能功率模塊，其特征在于，所述多個驅動芯片包括：

4.根據權利要求1所述的智能功率模塊，其特征在于，所述功率因數校正功率集成電路包括：

5.根據權利要求2所述的智能功率模塊，其特征在于，所述多個第二絕緣柵雙極型晶體管包括：

6.根據權利要求1所述的智能功率模塊，其特征在于，所述智能功率模塊中所述逆變功率芯片、所述多個驅動芯片、所述功率因數校正功率集成電路和所述多個獨立管腳通過金線和鋁線鍵合連接。

7.一種智能功率模塊的制作方法，其特征在于，所述方法應用于制作如權利要求1-6任一項所述的智能功率模塊，所述方法包括：

8.根據權利要求7所述的方法，其特征在于，所述將逆變功率芯片和功率因數校正功率集成電路，通過焊膏貼片于所述基板并完成燒結連接，包括：

9.根據權利要求7所述的方法，其特征在于，所述通過錫膏將貼片后的所述基板與所述引線框架進行拼裝，包括：

10.根據權利要求7所述的方法，其特征在于，所述智能功率模塊中所述逆變功率芯片、所述多個驅動芯片、所述功率因數校正功率集成電路和所述多個獨立管腳通過金線和鋁線鍵合連接。

11.根據權利要求7所述的方法，其特征在于，所述基板包括覆銅陶瓷基板。

12.一種芯片，其特征在于，所述芯片包括如權利要求1-6中任一項所述的智能功率模塊。

技術總結
本發明實施例提供了一種智能功率模塊、智能功率模塊的制作方法和芯片，該智能功率模塊，包括：基板，以及集成在基板上的逆變功率芯片、功率因數校正功率集成電路、多個驅動芯片和引線框架；引線框架包括多個獨立管腳；逆變功率芯片，分別與多個獨立管腳中對應的獨立管腳和多個驅動芯片連接；多個驅動芯片，分別與多個獨立管腳中對應的獨立管腳連接；功率因數校正功率集成電路，分別與多個獨立管腳中對應的獨立管腳連接。提高了智能功率模塊的集成度，只需要少量的外圍電子元器件完成配合工作，同時也縮短了電路的長度，減少了系統的雜散電感，起到了降本增效的作用，極大的提高了市場競爭力。

技術研發人員：李春艷,王令,廖勇波,宋德超
受保護的技術使用者：珠海格力電器股份有限公司
技術研發日：
技術公布日：2025/4/24
