本發明涉及電纜，具體涉及一種高耐酸堿環保型軟電纜。

背景技術：

1、隨著工業自動化進程的飛速發展以及化工、海洋、礦業開采等特殊領域的持續擴張，電纜作為電能與信號傳輸的關鍵載體，所處工況愈發復雜、嚴苛。

2、在化工行業、海上應用、礦業開采等工作環境中，因為一些工藝需求和功能要求，電纜需要浸泡在水中、酸性或者堿性溶液中或者處于高溫高壓環境中等。電纜處于這些環境中，為了能夠長時間保持工作性能，電纜本身相較于普通電纜來說，根據所處的環境進行了特殊的設計和材質選擇。

3、其中，耐堿電纜為了適應堿性環境，采用了如交聯聚乙烯xlpe、乙烯-四氟乙烯共聚物etfe等耐堿材料作為絕緣層和護套層。這些耐堿電纜在常規的使用環境中，能夠起到很好的效果，但是在一些特殊的環境中，回因為環境的原因是性能衰減過快，降低使用壽命，例如常規的耐堿電纜在經過多次干濕循環，如在潮汐環境或間歇性接觸堿液的環境中后，其耐堿性能和整體性能的穩定性會受到影響。在海洋環境中，海水的堿性成分和干濕交替的條件會使電纜的護套層逐漸失去彈性和密封性，從而導致海水滲入電纜內部，影響電纜的正常使用。

技術實現思路

1、本發明的目的在于提供一種高耐酸堿環保型軟電纜，解決現有技術中，常規的耐堿電纜在進過多次干濕循環后，使電纜的護套層逐漸失去彈性和密封性，從而導致海水滲入電纜內部，影響電纜的正常使用的問題。

2、為解決上述的技術問題，本發明采用以下技術方案：

3、一種高耐酸堿環保型軟電纜，包括導體，以及依次包裹于導體外側的絕緣層、屏蔽層和外保護套，外保護套的外側還包裹設置有吸水層，保護套和吸水層之間沿外保護套的長度方向設置有補水管，補水管的外壁沿長度方向設置有多個出水孔；吸水層的外側間隔設置有固定環。

4、進一步的技術方案是，導體由多股銅絲絞合而成；絕緣層由交聯聚乙烯制成；屏蔽層為金屬編織屏蔽層；外保護套由氟塑料與聚氯乙烯混合制成。

5、更進一步的技術方案是，金屬編織屏蔽層由鍍錫銅絲編織而成，鍍錫銅絲的直徑為0.08-0.2毫米。

6、更進一步的技術方案是，相鄰兩個固定環之間設置有纏繞繩，纏繞繩沿吸水層的外側呈螺旋纏繞設置；固定環的外壁設置有固定塊，纏繞繩的端部與固定塊相連。

7、更進一步的技術方案是，固定塊上設置有貫通兩側的通孔，纏繞繩的端部穿過通孔，并且穿過通孔后連接有限位球；通孔遠離固定環一側的孔壁傾斜設置有彈性板，彈性板靠近限位球的一端與通孔的孔壁相連，另一端逐漸靠近通孔另一側的孔壁；固定塊遠離固定環的一側設置有與通孔相連通的滑動孔，滑動孔內滑動設置有標記桿，標記桿的一端在通孔內與彈性板相連，另一端置于滑動孔內，彈性板朝向滑動孔移動時，標記桿遠離彈性板的一端逐漸穿出滑動孔；通孔的孔徑由靠近限位球的一端至另一端逐漸縮小，且限位球的直徑介于通孔兩端孔徑之間。

8、更進一步的技術方案是，標記桿的材質為氟塑料，且添加有色素和熒光劑；滑動孔在靠近固定塊表面的位置設置有柔性片，柔性片的一側與滑動孔的孔壁相連。

9、更進一步的技術方案是，固定環由第一半環和第二半環對拼組成，第一半環的端部外側設置有第一連接片，第二半環的端部外側設置有第二連接片，第一連接片和第二連接片通過塑料螺栓固定。

10、更進一步的技術方案是，第一連接片和第二連接片之間設置有鎖緊片，鎖緊片上設置有貫通兩側的長條孔，塑料螺栓穿過長條孔；環繞外保護套的表面設置有若干個限位條，環繞外保護套的表面在限位條的兩端均設置有限位環。

11、更進一步的技術方案是，吸水層的材質為纖維海綿；補水管的一端連接有補水泵。

12、與現有技術相比，本發明的有益效果是：1、通過外保護套，能夠有效隔絕堿性水體對內部的屏蔽層、絕緣層和導體的侵蝕，使電纜能夠正常使用；2、通過設置吸水層和補水管，能夠在電纜離開水體的時候，通過吸水層能夠短時間使外保護套的表面保持濕潤，避免干濕交替導致逐漸失去彈性和密封性，以及逐漸分解，降低使用年限，通過補水管能夠間隔一定時間通過補水管和出水孔對吸水層進行補水，從而能夠延長電纜離開水體的時間；3、通過設置固定環，能夠將吸水層很好的固定在外保護套的外側，使吸水層能夠很好的貼合外保護套；4、通過避免外保護套處于干濕交替的工作環境，從而避免外保護套的表面因為堿性水體干燥而逐漸分解，從而避免分解后產生的微塑料混入水體造成污染。

技術特征：

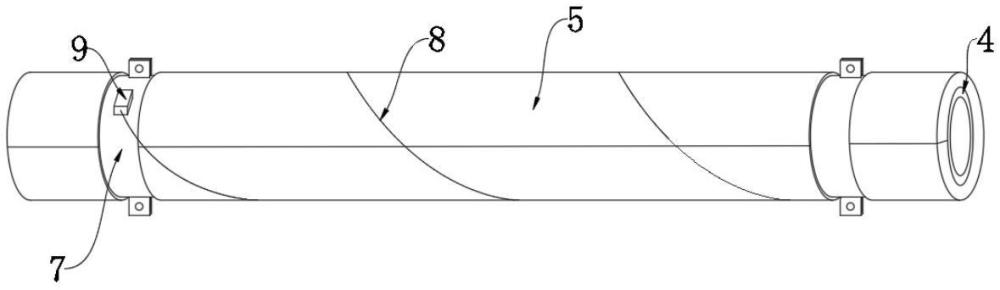

1.一種高耐酸堿環保型軟電纜，包括導體（1），以及依次包裹于導體（1）外側的絕緣層（2）、屏蔽層（3）和外保護套（4），其特征在于，所述外保護套（4）的外側還包裹設置有吸水層（5），所述外保護套（4）和吸水層（5）之間沿外保護套（4）的長度方向設置有補水管（6），所述補水管（6）的外壁沿長度方向設置有多個出水孔；所述吸水層（5）的外側間隔設置有固定環（7）。

2.根據權利要求1所述的一種高耐酸堿環保型軟電纜，其特征在于：所述導體（1）由多股銅絲絞合而成；所述絕緣層（2）由交聯聚乙烯制成；所述屏蔽層（3）為金屬編織屏蔽層（3）；所述外保護套（4）由氟塑料與聚氯乙烯混合制成。

3.根據權利要求2所述的一種高耐酸堿環保型軟電纜，其特征在于：所述金屬編織屏蔽層（3）由鍍錫銅絲編織而成，所述鍍錫銅絲的直徑為0.08-0.2毫米。

4.根據權利要求1所述的一種高耐酸堿環保型軟電纜，其特征在于：相鄰兩個所述固定環（7）之間設置有纏繞繩（8），所述纏繞繩（8）沿所述吸水層（5）的外側呈螺旋纏繞設置；所述固定環（7）的外壁設置有固定塊（9），纏繞繩（8）的端部與所述固定塊（9）相連。

5.根據權利要求4所述的一種高耐酸堿環保型軟電纜，其特征在于：所述固定塊（9）上設置有貫通兩側的通孔（10），所述纏繞繩（8）的端部穿過所述通孔（10），并且穿過所述通孔（10）后連接有限位球（11）；所述通孔（10）遠離固定環（7）一側的孔壁傾斜設置有彈性板（12），所述彈性板（12）靠近限位球（11）的一端與所述通孔（10）的孔壁相連，另一端逐漸靠近所述通孔（10）另一側的孔壁；所述固定塊（9）遠離固定環（7）的一側設置有與所述通孔（10）相連通的滑動孔（13），所述滑動孔（13）內滑動設置有標記桿（14），所述標記桿（14）的一端在通孔（10）內與所述彈性板（12）相連，另一端置于所述滑動孔（13）內，所述彈性板（12）朝向滑動孔（13）移動時，所述標記桿（14）遠離彈性板（12）的一端逐漸穿出滑動孔（13）；所述通孔（10）的孔徑由靠近限位球（11）的一端至另一端逐漸縮小，且所述限位球（11）的直徑介于所述通孔（10）兩端孔徑之間。

6.根據權利要求5所述的一種高耐酸堿環保型軟電纜，其特征在于：所述標記桿（14）的材質為氟塑料，且添加有色素和熒光劑；所述滑動孔（13）在靠近固定塊（9）表面的位置設置有柔性片（15），所述柔性片（15）的一側與所述滑動孔（13）的孔壁相連。

7.根據權利要求4所述的一種高耐酸堿環保型軟電纜，其特征在于：所述固定環（7）由第一半環（16）和第二半環（17）對拼組成，所述第一半環（16）的端部外側設置有第一連接片（18），所述第二半環（17）的端部外側設置有第二連接片（19），所述第一連接片（18）和第二連接片（19）通過塑料螺栓（20）固定。

8.根據權利要求7所述的一種高耐酸堿環保型軟電纜，其特征在于：所述第一連接片（18）和第二連接片（19）之間設置有鎖緊片（21），所述鎖緊片（21）上設置有貫通兩側的長條孔（22），所述塑料螺栓（20）穿過所述長條孔（22）；環繞所述外保護套（4）的表面設置有若干個限位條（23），環繞所述外保護套（4）的表面在限位條（23）的兩端均設置有限位環（24）。

9.根據權利要求1所述的一種高耐酸堿環保型軟電纜，其特征在于：所述吸水層（5）的材質為纖維海綿；所述補水管（6）的一端連接有補水泵。

技術總結
本發明涉及電纜技術領域，具體涉及一種高耐酸堿環保型軟電纜，包括導體，以及依次包裹于導體外側的絕緣層、屏蔽層和外保護套，外保護套的外側還包裹設置有吸水層，保護套和吸水層之間沿外保護套的長度方向設置有補水管，補水管的外壁沿長度方向設置有多個出水孔；吸水層的外側間隔設置有固定環。通過外保護套，能夠有效隔絕堿性水體對內部的屏蔽層、絕緣層和導體的侵蝕，使電纜能夠正常使用。吸水層能夠短時間使外保護套的表面保持濕潤，避免干濕交替導致逐漸失去彈性和密封性，以及逐漸分解，降低使用年限，補水管能夠延長電纜離開水體的時間。避免外保護套因為堿性水體干濕交替逐漸分解產生的微塑料混入水體造成污染，提升了環保性能。

技術研發人員：褚騰昊
受保護的技術使用者：重慶摩天電纜有限公司
技術研發日：
技術公布日：2025/4/24
