本發明涉及電壓控制,特別是涉及一種電壓保護電路和一種電子設備。
背景技術:
1、過電壓保護裝置是一種用于保護電氣設備和系統免受過高電壓損害的裝置,相關技術中的過電壓保護裝置需要通過控制系統來配合控制器、過壓判斷單元、電壓采集單元以及驅動電路,通過電壓采集單元將采集到的電壓與多個基準電壓進行比較后輸出判斷結果,再通過控制驅動電路來對開關管進行過壓保護,而這種方式的實現成本和復雜度都較高。
技術實現思路
1、鑒于上述問題,提出了本發明實施例以便提供一種克服上述問題或者至少部分地解決上述問題的一種過壓保護電路和一種電子設備。

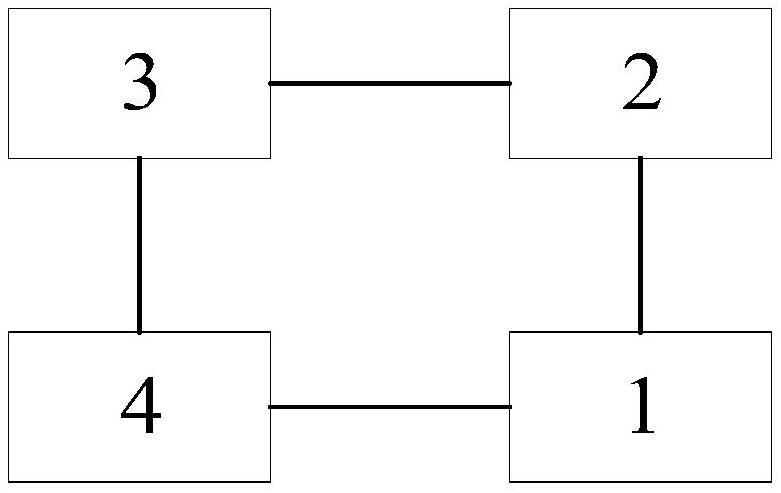

2、為了解決上述問題,本發明實施例公開了一種過壓保護電路,包括:
3、第一開關管,包括第一電極、第二電極和第三電極;所述第一電極用于接收輸入電壓;所述第二電極接地連接;
4、分壓模塊,所述分壓模塊的一端與所述第一開關管的第一電極連接;
5、信號處理模塊,所述信號處理模塊的一端與所述分壓模塊的另一端連接;
6、驅動模塊,所述驅動模塊的一端與所述信號處理模塊的另一端連接,所述驅動模塊的另一端與所述第一開關管的第三電極連接;
7、所述信號處理模塊,用于采集所述分壓模塊輸出的第一電壓信號,將所述第一電壓信號轉換為第二電壓信號,并將所述第二電壓信號輸入至所述驅動模塊;
8、所述驅動模塊,用于通過所述第二電壓信號驅動所述第一開關管的第三電極。
9、可選地,所述分壓模塊包括:第一電阻和第二電阻;
10、所述第一電阻的一端與所述第一開關管的第一電極連接,所述第一電阻的另一端分別與第二電阻的一端和所述信號處理模塊連接;
11、所述第二電阻的另一端接地連接。
12、可選地,所述信號處理模塊包括:第三電阻、第四電阻、第五電阻、第一運算放大器和第二運算放大器;
13、所述第三電阻的一端與所述分壓模塊連接,所述第三電阻的另一端分別與所述第四電阻的一端和所述第一運算放大器的反向輸入端連接;
14、所述第四電阻的另一端分別與所述第一運算放大器的輸出端和所述第二運算放大器的同相輸入端連接;
15、所述第五電阻的一端與所述第一運算放大器的同相輸入端連接,所述第五電阻的另一端接地連接;
16、所述第二運算放大器的反相輸入端,分別與所述第二運算放大器的輸出端和所述驅動模塊連接。
17、可選地,所述驅動模塊包括:第二開關管、第六電阻、第七電阻、第一二極管、第二二極管和驅動集成電路;
18、所述第二開關管的第一電極與所述信號處理模塊連接,所述第二開關管的第二電極與所述第六電阻的一端連接,所述第二開關管的第三電極與所述第一二極管的陽極連接;
19、所述第六電阻的另一端分別與所述第一開關管的第三電極和所述第七電阻的一端連接;
20、所述第七電阻的另一端與所述第二二極管的陰極連接,所述第二二極管的陽極分別與所述驅動集成電路和所述第一二極管的陰極連接。
21、可選地,所述過壓保護電路,還包括:
22、供電模塊,所述供電模塊一端分別與所述第一開關管的第一電極和所述分壓模塊的一端連接,所述供電模塊的另一端與所述第一開關管的第二電極和地線連接。
23、可選地,所述供電模塊包括:電源、電容、電感和第三二極管;
24、所述電源的一端分別與所述電容的一端、所述電感的一端和所述第三二極管的陰極連接;所述電源的另一端分別與所述電容的另一端、所述第一開關管的第二電極和地線連接;
25、所述電感的另一端分別與所述第三二極管的陽極、所述第一開關管的第一電極和所述分壓模塊的一端連接。
26、可選地,所述第一開關管為絕緣柵雙極型晶體管;所述第一開關管的第一電極為集電極;所述第一開關管的第二電極為發射極;所述第一開關管的第三電極為柵極。
27、可選地,所述第二開關管為金屬氧化物半導體場效應晶體管;所述第二開關管的第一電極為柵極;所述第二開關管的第二電極為漏極;所述開關管的第三電極為源極。
28、可選地,所述絕緣柵雙極型晶體管為帶阻尼的絕緣柵雙極型晶體管。
29、本發明實施例還公開了一種電子,所述電子設備包括如上述的過壓保護電路。
30、本發明實施例包括以下優點:
31、本發明實施例公開了一種過壓保護電路,本發明通過第一開關管的第一電極接收輸入電壓,分壓模塊的一端與第一開關管的第一電極連接,分壓模塊接收輸入電壓對輸入電壓進行分壓處理得到第一電壓信號,并將第一電壓信號輸入至信號處理模塊,信號處理模塊的一端與分壓模塊的另一端連接,信號處理模塊將第一電壓信號轉換為第二電壓信號,并將第二電壓信號輸入至驅動模塊,驅動模塊的一端與信號處理模塊的另一端連接,驅動模塊的另一端與第一開關管的第三電極連接,最后,驅動模塊通過第二電壓信號驅動第一開關管的第三電極,從而進行了過壓保護,同時在進行過壓保護時,不需要通過控制系統和過壓判斷單元的配合,減少了實現過壓保護的成本,降低了過壓保護電路的復雜度。
1.一種過壓保護電路,其特征在于,包括:
2.根據權利要求1所述的過壓保護電路,其特征在于,所述分壓模塊包括:第一電阻和第二電阻;
3.根據權利要求1所述的過壓保護電路,其特征在于,所述信號處理模塊包括:第三電阻、第四電阻、第五電阻、第一運算放大器和第二運算放大器;
4.根據權利要求1所述的過壓保護電路,其特征在于,所述驅動模塊包括:第二開關管、第六電阻、第七電阻、第一二極管、第二二極管和驅動集成電路;
5.根據權利要求1所述的過壓保護電路,其特征在于,所述過壓保護電路,還包括:
6.根據權利要求5所述的過壓保護電路,其特征在于,所述供電模塊包括:電源、電容、電感和第三二極管;
7.根據權利要求1所述的過壓保護電路,其特征在于,所述第一開關管為絕緣柵雙極型晶體管;所述第一開關管的第一電極為集電極;所述第一開關管的第二電極為發射極;所述第一開關管的第三電極為柵極。
8.根據權利要求4所述的過壓保護電路,其特征在于,所述第二開關管為金屬氧化物半導體場效應晶體管;所述第二開關管的第一電極為柵極;所述第二開關管的第二電極為漏極;所述開關管的第三電極為源極。
9.根據權利要求7所述的過壓保護電路,其特征在于,所述絕緣柵雙極型晶體管為帶阻尼的絕緣柵雙極型晶體管。
10.一種電子設備,其特征在于,所述電子設備包括如權利要求1-9的過壓保護電路。
