本發明涉及電動車輪發電，尤其涉及一種電動車輪動智能電子電池裝置。

背景技術：

1、電動車的動力系統主要由電池提供能量，但電池的能量是有限的，需要經常性的充電，尤其是在長途駕駛時，不僅僅耽誤了更多的時間，還提高了充電費用的成本支出，目前常常通過電動車輪在剎車或減速時，會將車輪的動能轉化為電能，并將其儲存到電池中，但是這種方式受到制動距離和電動車速度的影響較大，使得回收的能量有限，導致電動車實際續航提升并不明顯，能量回收的效率較為低下，難以有效提升電動車?yán)m(xù)航能力。

技術實現思路

1、為了克服現有技術的不足，本發明提供了一種電動車輪動智能電子電池裝置，解決了現有技術回收的能量有限而導致電動車實際續航提升不明顯，降低能量回收效率的問題。

2、為解決上述技術問題，本發明提供了如下技術方案：

3、一種電動車輪動智能電子電池裝置，包括電動車輪外殼，所述電動車輪外殼的軸心處設置有安裝在電動車傳動軸上的空心車軸，在電動車輪外殼的內側設置有利用車輪的轉動和剎車時的機械能產生電流并回收電能的電能回收組件，所述電能回收組件包括分別設置于電動車輪外殼內部?jī)蓚?cè)的若干個圓周陣列分布的永磁磁條，相鄰兩個永磁磁條設置為n、s，且兩個相鄰的永磁磁條通過環氧樹脂膠粘貼而固定，所述空心車軸的中部外側固定安裝有l(wèi)型空心磁盤支架，在l型空心磁盤支架的外側可拆卸設置有空心磁盤，若干個永磁磁條的一側設置有空心磁盤銅線圈，且空心磁盤銅線圈固定安裝在空心磁盤上，所述空心磁盤的內部一側設置有與l型空心磁盤支架固定的整流器，且整流器用于將空心磁盤銅線圈在永磁磁條磁力線作用下產生的交流電轉換成直流電給車載儲電池充電。

4、作為本發明的進一步優化方案，所述電動車輪外殼的兩側軸心處分別可拆卸設置有環形蓋板，兩個環形蓋板的一側分別設置有固定嵌設在電動車輪外殼兩側的軸承，且空心車軸兩端分別貫穿兩個軸承并與其轉動連接，空心車軸兩端上還可拆卸設置有螺栓，所述電動車輪外殼的外部一側還一體成型有用于支持和固定剎車盤的t型套環，且t型套環由鋁合金材料制成。

5、作為本發明的進一步優化方案，所述電動車輪外殼的外側一體成型有輪框，在輪框的外側一體成型有輪圈，輪圈的外側安裝有輪胎，輪框用來支撐和固定輪胎，確保輪胎與地面的接觸穩定，輪圈用于確保輪胎能夠牢牢地安裝在輪框上，并確保輪胎充氣后的氣密性，所述電動車輪外殼、輪框和輪框由鋁合金材料制成。

6、借由上述技術方案，本發明提供了一種電動車輪動智能電子電池裝置，相比于現有技術，至少具備以下有益效果：

7、1、本發明通過設置電能回收組件使得在電動車輪旋轉時可以產生電流為車載電動機供電或給車載儲電池充電，電動車輪殼體帶動其內側的永磁磁條在空心磁盤銅線圈兩側旋轉，而使空心磁盤銅線圈產生電流，有助于增加電動車的自給自足能力，使車輛在較長時間內不需要外部充電，提升能量的回收效率，降低電動車對外部充電的依賴，減少能源的浪費，避免回收的能量有限而導致電動車實際續航提升不明顯的情況。

8、2、本發明的電動車輪外殼、輪框、輪圈和t型套環采用一體化鋁合金制造，可以增大整個電動車輪的承載強度和穩定性，確保電動車輪能夠在行駛過程中穩定、安全地運轉，還簡化了電動車輪的結構，將電能回收組件設置在電動車輪外殼內，還能降低整體重量和生產成本。

9、3、本發明的空心車軸通過合理的結構設計，能夠在保證強度和剛性的同時，降低材料的使用量，還可以降低車輛的總質量，且空心車軸內部可以容納其他關鍵部件，如剎車管路、傳動軸、線束等，通過將一些系統集成到空心車軸中，可以減少額外的部件和管線，簡化設計和布線，降低車輛的復雜性，為車輛設計提供更大的空間靈活性，優化電動汽車的整體性能和安全性。

技術特征：

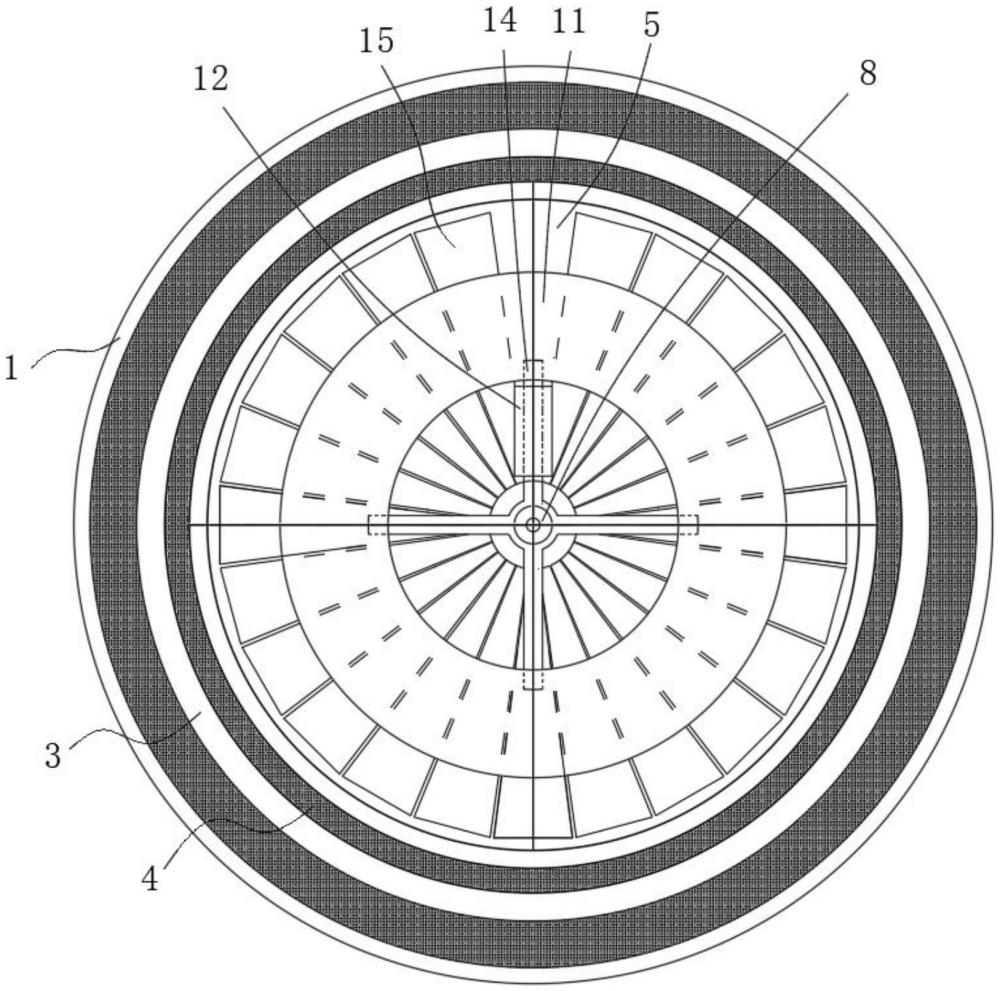

1.一種電動車輪動智能電子電池裝置，包括電動車輪外殼(5)，其特征在于：所述電動車輪外殼(5)的軸心處設置有安裝在電動車傳動軸上的空心車軸(8)，在電動車輪外殼(5)的內側設置有利用車輪的轉動和剎車時的機械能產生電流并回收電能的電能回收組件；

2.根據權利要求1所述的一種電動車輪動智能電子電池裝置，其特征在于：所述電動車輪外殼(5)的外側一體成型有輪框(4)，所述輪框(4)的外側一體成型有輪圈(3)。

3.根據權利要求2所述的一種電動車輪動智能電子電池裝置，其特征在于：所述輪圈(3)的外側安裝有輪胎(1)，輪框(4)用來支撐和固定輪胎(1)，確保輪胎(1)與地面的接觸穩定。

4.根據權利要求3所述的一種電動車輪動智能電子電池裝置，其特征在于：所述輪圈(3)用于確保輪胎(1)能夠牢牢地安裝在輪框(4)上，并確保輪胎(1)充氣后的氣密性，所述電動車輪外殼(5)、輪框(4)和輪框(4)由鋁合金材料制成。

5.根據權利要求1所述的一種電動車輪動智能電子電池裝置，其特征在于：所述電動車輪外殼(5)的兩側軸心處分別可拆卸設置有環形蓋板(13)，兩個環形蓋板(13)的一側分別設置有固定嵌設在電動車輪外殼(5)兩側的軸承(10)。

6.根據權利要求5所述的一種電動車輪動智能電子電池裝置，其特征在于：所述空心車軸(8)兩端分別貫穿兩個軸承(10)并與其轉動連接，所述空心車軸(8)兩端上還可拆卸設置有螺栓(9)。

7.根據權利要求1所述的一種電動車輪動智能電子電池裝置，其特征在于：所述電動車輪外殼(5)的外部一側還一體成型有用于支持和固定剎車盤的t型套環(7)，且t型套環(7)由鋁合金材料制成。

8.根據權利要求1所述的一種電動車輪動智能電子電池裝置，其特征在于：所述空心磁盤(11)的內部一側設置有與l型空心磁盤支架(14)固定的整流器(12)，所述整流器(12)用于將空心磁盤銅線圈(15)在永磁磁條(6)磁力線作用下產生的交流電轉換成直流電給車載儲電池充電。

技術總結
本發明涉及電動車輪發電技術領域，尤其涉及一種電動車輪動智能電子電池裝置，包括電動車輪外殼，所述電動車輪外殼的軸心處設置有安裝在電動車傳動軸上的空心車軸，在電動車輪外殼的內側設置有利用車輪的轉動和剎車時的機械能產生電流并回收電能的電能回收組件，所述電能回收組件包括分別設置于電動車輪外殼內部?jī)蓚?cè)的若干個圓周陣列分布的永磁磁條，相鄰兩個永磁磁條設置為N、S，且兩個相鄰的永磁磁條通過環氧樹脂膠粘貼而固定。本發明有助于增加電動車的自給自足能力，使車輛在較長時間內不需要外部充電，提升能量的回收效率，降低電動車對外部充電的依賴，減少能源的浪費，避免回收的能量有限而導致電動車實際續航提升不明顯的情況。

技術研發人員：彭淮光
受保護的技術使用者：合肥市奔越電子有限公司
技術研發日：
技術公布日：2025/3/10
