本申請屬于電力，尤其涉及一種差動直跳方法、終端設備及計算機可讀存儲介質。

背景技術：

1、輸電線路是電網的基本組成部分，其分布范圍廣，數量多，常面臨各種不同地理環境和氣候環境的影響，線路故障一般有單相接地、兩相接地短路、兩相短路和三相短路等多種形態，其中以單相接地最為頻繁，占全部線路故障的95％以上。線路發生接地故障時,大多會在接地點存在過渡電阻。當長距離線路出口側發生高阻接地故障時，近端保護能立即啟動，遠端保護可能由于故障分量不明顯而無法啟動，兩側的差動保護無法動作，從而影響輸電線路的安全性和可靠性。

技術實現思路

1、本申請實施例提供了一種差動直跳方法、終端設備及計算機可讀存儲介質，可以提高輸電線路的差動保護的靈敏度，從而提高輸電線路的安全性和可靠性。

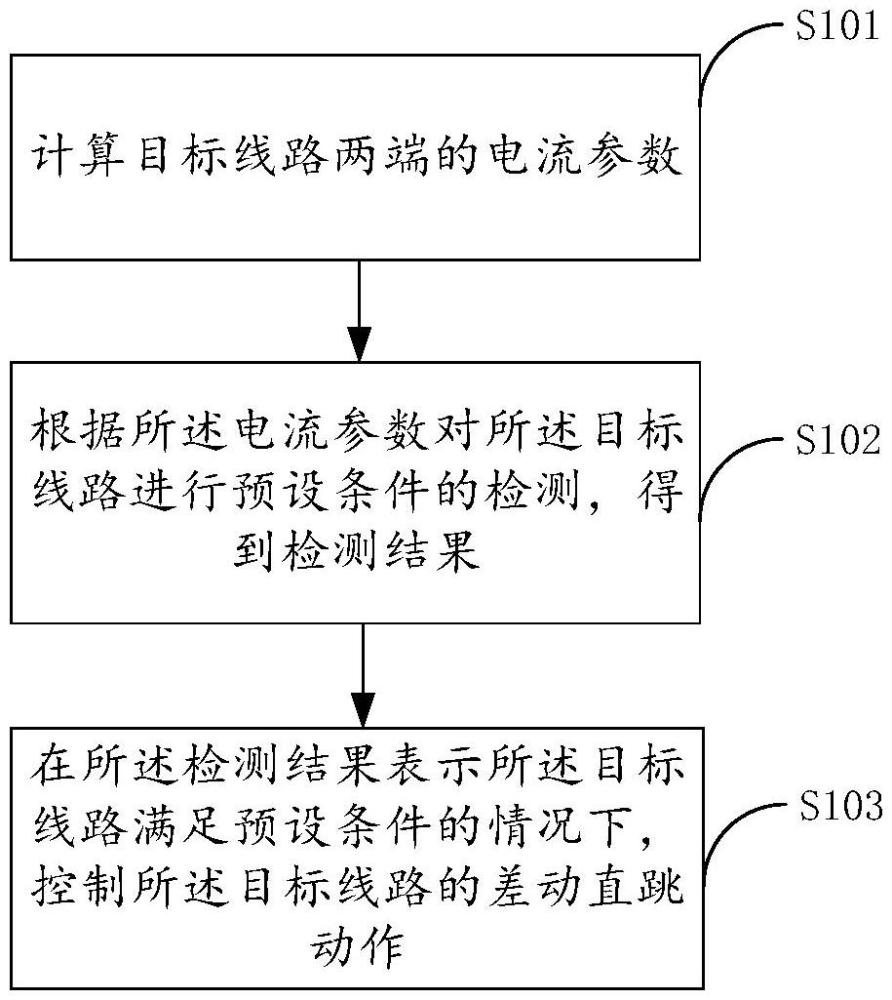

2、第一方面，本申請實施例提供了一種差動直跳方法，包括：

3、計算目標線路兩端的電流參數；

4、根據所述電流參數對所述目標線路進行預設條件的檢測，得到檢測結果；其中，所述預設條件包括多項子條件；

5、在所述檢測結果表示所述目標線路滿足預設條件的情況下，控制所述目標線路的差動直跳動作；其中，滿足預設條件指滿足至少三項子條件。

6、本申請實施例中，通過設置多項判斷條件，當輸電線路滿足多項判斷條件時，控制差動直跳動作，這樣能夠有效減少差動直跳誤動作的情況，有助于提高差動保護的靈敏度，從而提高輸電線路的安全性和可靠性。

7、在第一方面的一種可能的實現方式中，所述計算目標線路兩端的電流參數，包括：

8、計算所述目標線路兩端的電流幅值；

9、根據所述目標線路兩端的電流幅值計算所述目標線路的差動電流和制動電流；其中，所述電流參數包括所述差動電流和所述制動電流。

10、一些實現方式中，可以計算目標線路兩端的電流基波幅值。

11、可選的，可以采用全周傅式算法(或稱全波傅里葉算法、全周波傅式算法、全等)。該算法實質是一種濾波算法，能夠有效濾除恒定直流分量和各正次諧波分量，得到電流中的基波。

12、一個實現方式中，差動電流可以通過公式id＝im+in計算。

13、一個實現方式中，制動電流可以通過公式ir＝im-in計算。

14、其中，id表示差動電流，im表示本側的電流基波幅值，in表示對側的電流基波幅值。

15、本申請實施例中，通過計算差動電流和制動電流，能夠反映輸電線路的實時輸電工況，為后續的差動直跳提供了可靠的數據依據。

16、在第一方面的一種可能的實現方式中，所述預設條件包括第一子條件；所述方法包括：

17、若所述差動電流達到第一閾值，且所述差動電流大于第一預設倍數的所述制動電流，則判定所述目標線路滿足所述第一子條件。

18、可選的，所述第一預設倍數為0.6。

19、例如，第一子條件為：

20、

21、其中，icddz表示差動動作電流的定值，該值可以是一個預設值。

22、通過第一子條件，不僅判斷差動電流本身的限制，還判斷了差動電流和制動電流之間的大小關系，相當于參考了輸電線路中的制動電流，這種方式能夠有效提高差動電流判斷的精度。

23、在第一方面的一種可能的實現方式中，所述預設條件包括第二子條件；所述方法包括：

24、若檢測到所述目標線路中對側保護裝置的動作信號，則判定所述目標線路滿足所述第二子條件。

25、其中，對側保護裝置的動作信號可以通過光纖通道傳輸。由于光纖通道具有較高的傳輸速度，能夠有效減少時延，利于提高判斷精度。

26、本申請實施例中，通過檢測對側保護裝置的動作信號來輔助判斷，能夠有效提高線路故障的檢測精度。

27、在第一方面的一種可能的實現方式中，所述預設條件包括第三子條件；所述方法包括：

28、若檢測到所述目標線路的開關狀態為合位狀態，或，所述目標線路的電流基波幅值小于第二預設倍數的額定電流，則判定所述目標線路滿足所述第三子條件。

29、可選的，所述第二預設倍數為0.05。例如，im<0.05in，其中，in為目標線路的額定電流。

30、可選的，可以在目標線路的開關位置設置信號檢測裝置，以采集開關信號。例如，若檢測到開關信號為第一數值(如1)，表示開關狀態為合位狀態；若檢測到開關信號為第二數值(如0)，表示開關狀態為分位狀態。

31、本申請實施例中，判斷目標線路的開關狀態或本側電流與額定電流的比值，相當于判斷目標線路是否存在電流，通過對目標線路中是否存在電流來判斷線路是否處于運行狀態，較為直接、可靠。

32、在一個實現方式中，若根據所述電流參數判定所述目標線路滿足所述預設條件指滿足至少三項子條件，則判定所述目標線路滿足所述預設條件。

33、在第一方面的一種可能的實現方式中，所述根據所述電流參數對所述目標線路進行預設條件的檢測，得到檢測結果，包括：

34、若根據所述電流參數判定所述目標線路滿足所述預設條件中的每項子條件，則判定所述目標線路滿足所述預設條件。

35、本申請實施例中，綜合考慮多種判斷條件，當所有判斷條件均滿足的情況下，再啟動差動直跳，這種方式能夠減少因某項故障分量的檢測誤差而導致的判斷錯誤，有效提高了輸電線路故障的檢測精度，從而有助于提高線路差動保護的靈敏度。

36、第二方面，本申請實施例提供了一種差動直跳裝置，包括：

37、計算單元，用于計算目標線路兩端的電流參數；

38、檢測單元，用于根據所述電流參數對所述目標線路進行預設條件的檢測，得到檢測結果；其中，所述預設條件包括多項子條件；

39、控制單元，用于在所述檢測結果表示所述目標線路滿足預設條件的情況下，控制所述目標線路的差動直跳動作；其中，滿足預設條件指滿足至少三項子條件。

40、第三方面，本申請實施例提供了一種終端設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如上述第一方面中任一項所述的差動直跳方法。

41、第四方面，本申請實施例提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行時實現如上述第一方面中任一項所述的差動直跳方法。

42、第五方面，本申請實施例提供了一種計算機程序產品，當計算機程序產品在終端設備上運行時，使得終端設備執行上述第一方面中任一項所述的差動直跳方法。

43、可以理解的是，上述第二方面至第五方面的有益效果可以參見上述第一方面中的相關描述，在此不再贅述。

技術特征：

1.一種差動直跳方法，其特征在于，包括：

2.如權利要求1所述的差動直跳方法，其特征在于，所述計算目標線路兩端的電流參數，包括：

3.如權利要求2所述的差動直跳方法，其特征在于，所述預設條件包括第一子條件；所述方法包括：

4.如權利要求2所述的差動直跳方法，其特征在于，所述預設條件包括第二子條件；所述方法包括：

5.如權利要求2所述的差動直跳方法，其特征在于，所述預設條件包括第三子條件；所述方法包括：

6.如權利要求3所述的差動直跳方法，其特征在于，所述第一預設倍數為0.6。

7.如權利要求5所述的差動直跳方法，其特征在于，所述第二預設倍數為0.05。

8.如權利要求1所述的差動直跳方法，其特征在于，所述根據所述電流參數對所述目標線路進行預設條件的檢測，得到檢測結果，包括：

9.一種終端設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，其特征在于，所述處理器執行所述計算機程序時實現如權利要求1至8任一項所述的方法。

10.一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現如權利要求1至8任一項所述的方法。

技術總結
本申請適用于電力技術領域，尤其涉及一種差動直跳方法、終端設備及計算機可讀存儲介質，包括：計算目標線路兩端的電流參數；根據所述電流參數對所述目標線路進行預設條件的檢測，得到檢測結果；其中，所述預設條件包括多項子條件；在所述檢測結果表示所述目標線路滿足預設條件的情況下，控制所述目標線路的差動直跳動作；其中，滿足預設條件指滿足至少三項子條件。本申請實施例中，通過設置多項判斷條件，當輸電線路滿足多項判斷條件時，控制差動直跳動作，這樣能夠有效減少差動直跳誤動作的情況，有助于提高差動保護的靈敏度，從而提高輸電線路的安全性和可靠性。

技術研發人員：寧濤,俞偉國,高小全,馬文斌,盧峰,林撒迦,邱志耿,梁蔭炳,朱會志
受保護的技術使用者：長園深瑞繼保自動化有限公司
技術研發日：
技術公布日：2025/4/24
