本發明涉及一種dc/dc變換電路，是專注于提高電力電子系統效率和可靠性的重要技術，尤其涉及一種高功率密度隔離dc/dc變換電路。

背景技術：

1、高功率密度隔離dc/dc變換電路是指在高功率等級下，通過優化設計電路拓撲、控制策略以及散熱技術等手段，實現變換器的高功率密度、高效率、高穩定性和高可靠性。這一領域對于航天電源系統、電動汽車、太陽能逆變器、數據中心電源等應用至關重要，因為這些應用往往要求電源系統具有高效、緊湊、可靠的特點。

2、高功率密度隔離dc/dc變換電路技術廣泛應用于航天電源系統、電動汽車、太陽能逆變器、數據中心電源等領域。隨著新能源汽車的普及、數據中心的快速發展以及航天技術的不斷進步，這些領域對高功率密度隔離dc/dc變換器的需求持續增長。同時，隨著智能制造、物聯網等新興技術的興起，對高效、緊湊、可靠的電源系統的需求也將不斷增加。通過技術創新和產業升級，可以推動高功率密度隔離dc/dc變換電路技術領域的持續發展，為新能源、智能制造等領域提供強有力的支持。

3、現有技術中的產品很難滿足上述要求。

4、有鑒于此，特提出本發明。

技術實現思路

1、本發明的目的是提供了一種高功率密度隔離dc/dc變換電路，以解決現有技術中存在的上述技術問題。

2、本發明的目的是通過以下技術方案實現的：

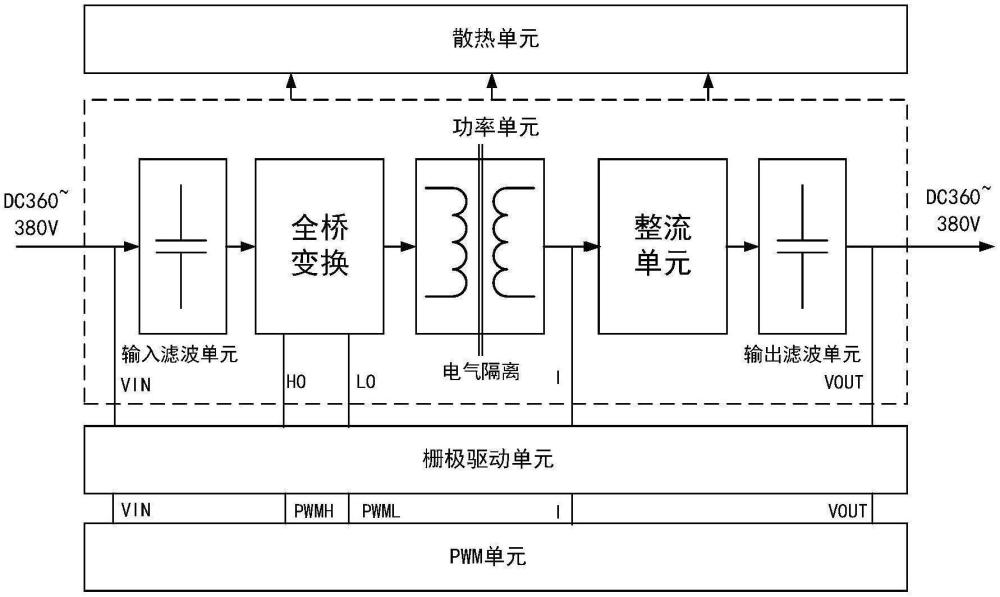

3、本發明的高功率密度隔離dc/dc變換電路，包括功率單元、柵極驅動單元、pwm控制單元和散熱單元：

4、所述功率單元包括輸入濾波單元、由4個開關管m1～m4組成的全橋變換單元、隔離變壓器t1、諧振單元、由四個二極管組成的整流單元、輸出濾波單元。

5、與現有技術相比，本發明所提供的高功率密度隔離dc/dc變換電路，將輸入電源和輸出交流電源之間電氣隔離，可以有效地保護電子設備免于輸入電源干擾和浪涌電壓，避免輸入電源中的噪聲和干擾信號傳遞給負載電路，同時在系統出現故障時，限制故障的傳播范圍；通過準諧振軟開關技術，實現開關管零電流開啟關斷，減少了開關切換帶來的損耗，可以減小變壓器體積，提高效率、降低成本。

技術特征：

1.一種高功率密度隔離dc/dc變換電路，其特征在于，包括功率單元、柵極驅動單元、pwm控制單元和散熱單元：

2.根據權利要求1所述的高功率密度隔離dc/dc變換電路，其特征在于，通過柵極驅動單元的4個驅動器(us1～us4)和4個輔電單元(u1～u4)完成驅動波形；

3.根據權利要求2所述的高功率密度隔離dc/dc變換電路，其特征在于，根據所述柵極驅動單元和pwm控制單元，調節開關管m1～m4來實現隔離穩壓輸出的功能。

4.根據權利要求3所述的高功率密度隔離dc/dc變換電路，其特征在于，通過對開關管m1～m4的控制，實現隔離穩壓輸出的功能。

5.根據權利要求1至4任一項所述的高功率密度隔離dc/dc變換電路，其特征在于，該電路實現1:1大功率隔離輸出。

技術總結
本發明公開了一種高功率密度隔離DC/DC變換電路，包括功率單元、柵極驅動單元、PWM控制單元和散熱單元；功率單元包括輸入濾波單元、由4個開關管組成的全橋變換單元、隔離變壓器、諧振單元、由四個二極管組成的整流單元、輸出濾波單元。柵極驅動單元的4個驅動器和4個輔電單元完成驅動波形；PWM控制單元具有過溫、輸入過壓以及輸出過壓、過流保護功能，并連接有告警指示燈，所述散熱單元與功率單元相連接。能實現1:1大功率隔離輸出，可以有效地保護電子設備免于輸入電源干擾和浪涌電壓，避免輸入電源中的噪聲和干擾信號傳遞給負載電路，實現開關管零電流開啟關斷，減少了開關切換帶來的損耗，可以減小變壓器體積，提高效率、降低成本。

技術研發人員：王立興,周永勝,趙文怡
受保護的技術使用者：北京大華無線電儀器有限責任公司
