本發明涉及發動機電纜，具體為一種發動機電纜高低溫轉接彎管組件及焊接定位工裝。

背景技術：

1、發動機電纜高溫段和低溫段往往采用不同結構，高低溫轉接處則采用金屬管組件結構，傳統發動機電纜的高低溫轉接處通常使用直式分線管，但是近年來隨著發動機電纜性能要求的不斷提高，為了縮小發動機最大包絡線，所以發動機電纜高低溫轉接位置就需要進行轉彎，但是現有傳統的設計結構存在許多問題，首先發動機電纜高低溫轉接位置容易與其他管路干涉，其次現有的發動機電纜也無法滿足電纜彎曲半徑要求，所以亟需一種發動機電纜高低溫轉接彎管組件及焊接定位工裝，解決上述存在的問題。

技術實現思路

1、有鑒于此，本發明提出一種發動機電纜高低溫轉接彎管組件及焊接定位工裝，應用于發動機電纜技術領域，解決現有發動機電纜低溫轉接彎管組件存在容易與其他管路發生干涉以及不滿足電纜彎曲半徑要求的技術問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種發動機電纜高低溫轉接彎管組件，包括短防滑槽、卡槽、長管、彎管、短管和長防滑槽，彎管設置在長管和短管之間，且連通長管和短管的內部，卡槽設置在長管上，卡槽包括環形槽和缺口槽，缺口上設置有120°缺口，環形槽用于與電纜卡箍進行定位，定位后旋轉彎管組件，將另一端存在缺口的缺口槽旋轉至完好一側，與電纜卡箍配合進行限位，實現彎管組件的快速安裝，短防滑槽設置在長管的外側端，與發動機電纜高溫段護套連接，長防滑槽設置在短管的外側端，與發動機電纜低溫段護套連接，增大了彎管組件與護套間的摩擦力，實現與發動機電纜高溫段和低溫段的可靠連接。

4、進一步的，長管和短管通過車加工成型，彎管通過加工中心銑削成型，長管與彎管以及彎管與短管之間通過分體式焊接加工而成。

5、進一步的，長管、彎管和短管均采用不銹鋼材質，方便內部穿入電纜線束，實現發動機電纜高低溫轉接位置的轉彎布置。

6、一種如上所述的發動機電纜高低溫轉接彎管組件的焊接定位工裝，其包括定位槽和尺寸中心，在加工過程中將彎管外徑的尺寸中心作為深度基準，將卡槽及外廓尺寸作為橫向基準，環形槽在加工過程中深入到定位槽內部，使長管、彎管、短管在焊接過程中相對位置固定，限制其因溫度過高發生的位移，綜合考慮焊接收縮量參數，將收縮量增加至定位尺寸里，實現彎管組件的加工制造。

7、進一步的，焊接定位工裝采用淬火鋼，焊接定位工裝上方設置有壓板，在焊接時通過兩側壓板壓緊的方式進行剛性固定。

8、進一步的，焊接定位工裝上設置有氬氣內孔，方便在焊接完成冷卻成型過程中充入氬氣，有效保證內部焊縫成型質量并加快冷卻速度，防止焊接后出現由于熱輸入不均導致的焊接變形。

9、本發明具有以下有益效果：

10、本發明提到的一種發動機電纜高低溫轉接彎管組件及焊接定位工裝，通過彎管組件整體結構設計，實現發動機電纜高低溫轉接位置的轉彎布置，通過卡槽結構設計，實現彎管組件快速安裝，通過設計防滑槽，實現與發動機電纜高溫段和低溫段的連接，通過設計焊接定位工裝，使各長管、彎管、短管在焊接過程中相對位置固定，限制其因溫度過高發生的位移，采用剛性固定的方式防止焊接變形，待焊件完成冷卻成型后再卸下零件實現彎管組件的加工制造，具有結構簡單、加工方便、不容易和其他管路發生干涉以及滿足電纜彎曲半徑要求的優點。

技術特征：

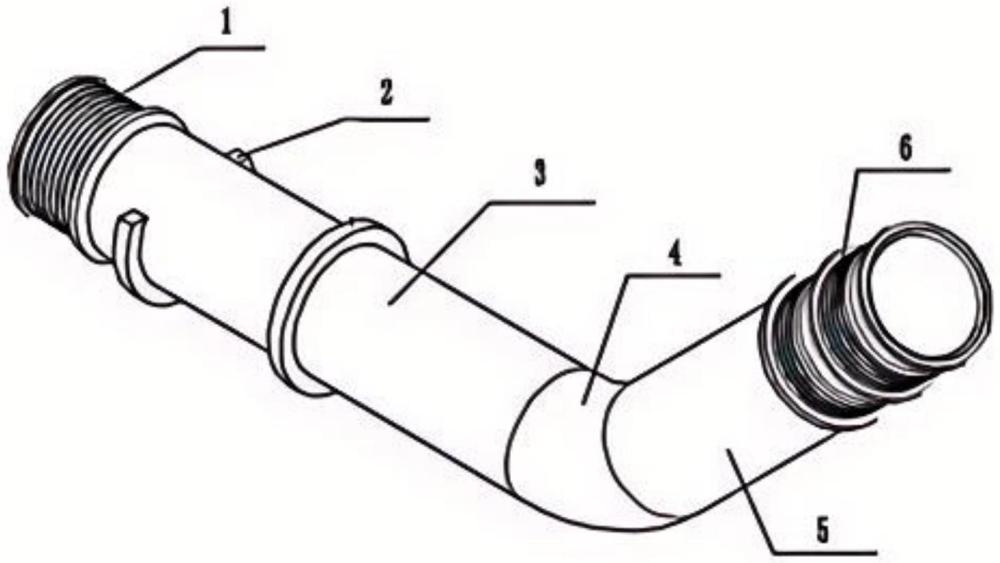

1.一種發動機電纜高低溫轉接彎管組件，其特征在于：包括短防滑槽(1)、卡槽(2)、長管(3)、彎管(4)、短管(5)和長防滑槽(6)，所述彎管(4)設置在長管(3)和短管(5)之間，且連通長管(3)和短管(5)的內部，所述卡槽(2)設置在長管(3)上，所述卡槽(2)包括環形槽和缺口槽，所述缺口上設置有120°缺口，方便長管(3)與對應的電纜卡箍配合進行限位，實現彎管(4)組件的快速安裝，所述短防滑槽(1)設置在長管(3)的外側端，與發動機電纜高溫段護套連接，所述長防滑槽(6)設置在短管(5)的外側端，與發動機電纜低溫段護套連接，增大了彎管(4)組件與護套間的摩擦力，實現與發動機電纜高溫段和低溫段的可靠連接。

2.根據權利要求1所述的一種發動機電纜高低溫轉接彎管組件，其特征在于：所述長管(3)和短管(5)通過車加工成型，所述彎管(4)通過加工中心銑削成型，所述長管(3)與彎管(4)以及彎管(4)與短管(5)之間通過分體式焊接加工而成。

3.根據權利要求2所述的一種發動機電纜高低溫轉接彎管組件，其特征在于：所述長管(3)、彎管(4)和短管(5)均采用不銹鋼材質，方便內部穿入電纜線束。

4.一種根據權利要求1所述的發動機電纜高低溫轉接彎管組件的焊接定位工裝，其特征在于：包括定位槽(7)和尺寸中心(8)，在加工過程中將彎管(4)外徑的尺寸中心(8)作為深度基準，將卡槽(2)及外廓尺寸作為橫向基準，所述環形槽在加工過程中深入到定位槽(7)內部。

5.根據權利要求4所述的一種發動機電纜高低溫轉接彎管組件的焊接定位工裝，其特征在于：所述焊接定位工裝采用淬火鋼，所述焊接定位工裝上方設置有壓板，在焊接時通過兩側壓板壓緊的方式進行剛性固定。

6.根據權利要求5所述的一種發動機電纜高低溫轉接彎管組件的焊接定位工裝，其特征在于：所述焊接定位工裝上設置有氬氣內孔，方便在焊縫成型過程中沖入氬氣，從而加快冷卻速度，防止焊接后出現由于熱輸入不均導致的焊接變形。

技術總結
本發明提到一種發動機電纜高低溫轉接彎管組件，包括短防滑槽、卡槽、長管、彎管、短管和長防滑槽，彎管設置在長管和短管之間，且連通長管和短管的內部，卡槽設置在長管上，卡槽包括環形槽和缺口槽，缺口上設置有120°缺口，短防滑槽設置在長管的外側端，與發動機電纜高溫段護套連接，長防滑槽設置在短管的外側端，與發動機電纜低溫段護套連接，增大了彎管組件與護套間的摩擦力，實現與發動機電纜高溫段和低溫段的可靠連接，總之本發明具有結構簡單、加工方便、不容易和其他管路發生干涉以及滿足電纜彎曲半徑要求的優點。

技術研發人員：王紹博,于慧敏,冷昊洺,馬旺
受保護的技術使用者：沈陽興華航空電器有限責任公司
技術研發日：
技術公布日：2025/4/28
