本發明涉及電氣工程，更具體地說，涉及一種高分布式光伏滲透率下優化有源配電網運行的連續時間方法。

背景技術：

1、有源配電網(active?distribution?network,adn)，作為新型電力系統的重要組成部分，是實現“30-60”目標的重要一環。有源配電網改變了傳統的被動配電網只接入各類型負荷的狀況，其中包含大量配電網絡中滲透率日益增長的分布式能源(distributedenergy?resource,der)。同時，大量der的并網改變了adn和上級電網的公共耦合點(pointof?common?coupling,pcc)處原有的單向潮流，繼而出現雙向潮流。具體結構如圖2所示。

2、在各類der中，光伏以其清潔無污染的特性而受到青睞。隨著光伏技術的進步，直接并網的分布式光伏得到了快速發展。據統計，我國2021年分布式光伏新增裝機量已超過集中式光伏。然而，高比例分布式光伏滲透也帶來了許多問題，主要是因?yàn)榉植际焦夥墉h(huán)境影響顯著，功率波動量大，為adn引入了動態特性。

3、為了解決分布式光伏波動的問題，一些研究提倡應用儲能系統(energy?storagesystem，ess)以幫助提高分布式能源系統的效率和可靠性。然而需要指出的是，日內不同時間分布式光伏的影響是不同的，在晴朗的白天主要體現為調度時段內的功率波動，入夜后無光伏發電，給adn帶來供電的壓力。因此需要將功率型儲能和能量型儲能組合成混合儲能系統(hybrid?energy?storage?system,hess)參與adn運行。

4、另一些研究表明，當大量分布式光伏集成到adn中時，會顯著增加其動態特性，進而導致其對電力系統的影響變得越來越復雜。在傳統離散時間調度方法中，假定每個時段的功率都對應于一個確定值，功率曲線建模為圖3中的階梯曲線。可以看到，階梯曲線對實際功率曲線的擬合程度較低，只在時段交界處有功率的跳變，而分布式光伏帶來的動態特性主要體現為時段內的功率變化。

技術實現思路

1、本發明要解決的技術問題在于，提供一種高分布式光伏滲透率下優化有源配電網運行的連續時間方法，其能夠充分利用混合儲能系統的性能并降低有源配電網運行成本，具有準確度高，適合經濟調度的特點。

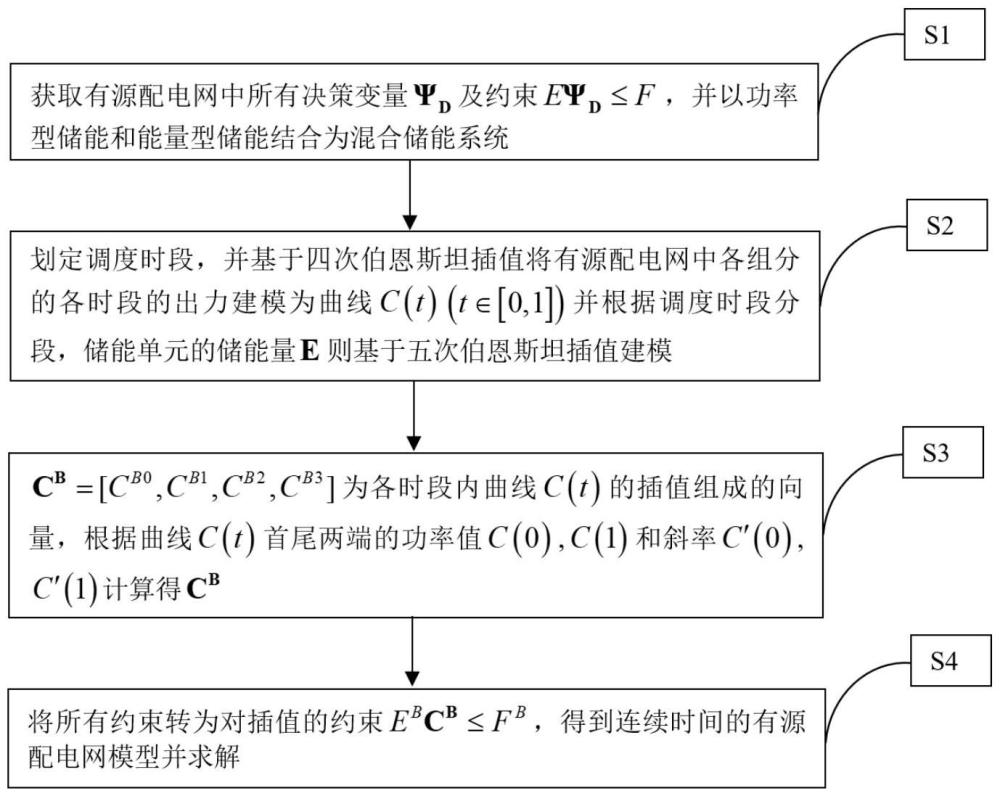

2、本發明解決其技術問題所采用的技術方案是：構造一種高分布式光伏滲透率下優化有源配電網運行的連續時間方法，包括以下步驟：

3、s1、獲取有源配電網中所有決策變量ψd及約束eψd≤f，并以功率型儲能和能量型儲能結合為混合儲能系統；

4、s2、劃定調度時段，并基于四次伯恩斯坦插值將有源配電網中各組分的各時段的出力建模為曲線c(t)(t∈[0,1])并根據調度時段分段，儲能單元的儲能量e則基于五次伯恩斯坦插值建模；

5、s3、cb＝[cb0,cb1,cb2,cb3]為各時段內曲線c(t)的插值組成的向量，根據曲線c(t)首尾兩端的功率值c(0),c(1)和斜率c′(0),c′(1)計算得cb；

6、s4、得到對插值的約束ebcb≤fb，得到連續時間的有源配電網模型并求解。

7、按上述方案，所述步驟s1中，有源配電網通過公共耦合點與上級電網相連，決策變量ψd及約束eψd≤f基于離散時間的adn建模，合儲能系統由飛輪儲能和全釩液流電池組合而成；

8、有源配電網的約束eψd≤f包括機組的出力約束，爬坡約束和啟停約束，儲能單元充放電約束和儲能量約束，分布式光伏棄光約束；傳輸線潮流約束，上級電網購電約束和功率平衡約束。

9、按上述方案，所有決策變量和預測曲線都被建模為連續時間曲線c(t)，且為貝塞爾曲線。

10、按上述方案，所述步驟s2中，每條曲線c(t)都是分段曲線，基于調度時段分段到每個調度時段t∈[0,1]上。

11、曲線c(t)的插值向量基于四次伯恩斯坦插值得到，cb＝[cb0,cb1,cb2,cb3]，其中cbi(i＝0,1,2，3)為插值。

12、曲線c(t)在每個時段t∈[0,1]內由其控制點集唯一確定，曲線c(t)的控制點與其插值向量cb＝[cb0,cb1,cb2,cb3]一一對應，控制點分別為：

13、

14、時段t∈[0,1]內的曲線的解析式由其插值向量cb按下式唯一確定：

15、

16、各插值由時段t∈[0,1]內曲線c(t)的首尾兩端的值c(0),c(1)和斜率c'(0)，c'(1)計算得到：

17、

18、c(t)在t∈[0,1]上積分后與時間t無關，只與插值向量cb有關：

19、

20、曲線c(t)的微分曲線c'(t)對應降一階后的伯恩斯坦插值：

21、

22、

23、若曲線c(t)恒等于0，則其插值也都必為0：

24、

25、若曲線c(t)恒小于某一正常數α，則插值也恒小于α：

26、

27、除了儲能量之外的所有決策變量ψd，其對應的曲線均對應四次伯恩斯坦插值系數向量(·)b，儲能單元的儲能量則基于五次伯恩斯坦插值建模eb；

28、與混合儲能系統相關的決策變量為儲能充/放電功率pchb/pdisb，儲能充/放電狀態儲能量eb；其他參數為儲能充/放電功率上下限pch/pdis，儲能充/放電效率ηch/ηdis，儲能量上限emax；

29、其余所有決策變量對應的插值系數向量為機組出力值pgb，機組啟停狀態光伏出力值ppvb，棄光量ppvdb，傳輸線送電量plb，購電量pexb；其他參數為機組上爬/下爬速率rup/rlow，機組運行費用系數α，機組啟停費用系數β，電價γ，傳輸線容量plmax，購售電容量上限pmax；

30、所有(·)b均遵守所有上述關于插值向量cb的性質；

31、所有的連續時間模型的約束即是按照式(3)-(8)所述的各項性質得到的對各插值向量(·)b的約束，各曲線可根據式(1)-(2)計算得到其解析式。

32、按上述方案，所述混合儲能系統的運行約束如下：

33、
