本技術涉及移動電源，尤其涉及一種電氣試驗用移動電源裝置。

背景技術：

1、隨著科學技術的不斷發展，對電網的供電可靠性有了更高的要求。為了防止電氣設備在投入運行時或運行中發生事故，及時發現設備中潛伏的缺陷，必須對電氣設備進行試驗。由于試驗測試儀器大多需要通電完成試驗，因此試驗儀器需要接入交流220v移動電源裝置進行工作。

2、例如專利號為cn204101587u，公開了一種電氣試驗用移動電源裝置，包括一絕緣盒體，所述絕緣盒體的一側設置有接線端子，所述盒體的另一側設置試驗插板，所述盒體的蓋板上設置雙擲刀閘和兩個指示燈，所述盒體內部通過導線將雙擲刀閘的兩端分別與所述接線端子和試驗插板連接，所述兩個指示燈分別串接一電阻后并接在雙擲刀閘兩側。

3、在上述方案中提出的移動電源裝置，且移動電源裝置的頂部設置有各種插接口、按鈕和指示燈等，由于這些結構均為外露的，在不使用移動電源裝置的情況下，容易發生污染甚至損壞的現象；此外，移動電源裝置在放置的過程中底部沒有任何的結構，使得移動電源裝置的底部易污染。為此，提出一種電氣試驗用移動電源裝置。

技術實現思路

1、本實用新型的目的是為了解決背景技術提出的問題，而提出的一種電氣試驗用移動電源裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種電氣試驗用移動電源裝置，包括電源本體以及設置于電源本體頂部的充電面板，所述電源本體的頂部設有將充電面板罩住的保護罩，所述電源本體的頂部和底部均固定設有第一磁鐵塊，所述保護罩的開口處固定設有第二磁鐵塊，所述第一磁鐵塊和第二磁鐵塊磁性吸附設置；所述電源本體的一側設有多個均勻分布的夾線機構，所述夾線機構包括第一夾板和第二夾板，所述第一夾板和第二夾板與電源本體之間設有彈性按壓機構。

4、優選的，所述電源本體的頂部兩側均固定設有提手，所述保護罩遠離開口的一側開設有用于提手穿過的插口。

5、優選的，所述保護罩遠離開口的一側四角處均固定設有防水支撐腳。

6、優選的，所述電源本體的底部固定設有定位座，且定位座與保護罩的內壁相匹配。

7、優選的，所述彈性按壓機構包括殼體、滑塊、彈簧和按壓桿，所述殼體固定設置于電源本體的側壁上，所述滑塊呈對稱滑動設置于殼體的內部，兩個所述滑塊相背離的一側均通過彈簧與殼體的內壁固定連接，所述殼體的兩側均插接按壓桿，兩個所述按壓桿的一端分別與兩個滑塊固定連接，兩個所述滑塊的側壁均固定設有延伸至殼體外部的連接桿，兩個所述連接桿的一端分別與第一夾板和第二夾板的側壁固定連接。

8、優選的，兩個所述按壓桿位于殼體外部的一端均固定設有按壓球。

9、優選的，兩個所述按壓桿的桿壁分別穿過相鄰滑塊的內部設置。

10、優選的，所述第一夾板和第二夾板相對的一側均設有夾線槽，且夾線槽的內部固定設有防護橡膠墊。

11、優選的，所述充電面板的表面設有插接口、開關按鈕、閘刀和顯示器。

12、與現有技術相比，本實用新型提供了一種電氣試驗用移動電源裝置，具備以下有益效果：

13、1、該電氣試驗用移動電源裝置，通過設有的保護罩，保護罩可插入在電源本體的頂部，使得充電面板能夠被罩住，使得充電面板表面的部件能夠得到保護，避免出現污染甚至損壞的現象，同時保護罩與電源本體之間通過第一磁鐵塊和第二磁鐵塊磁性吸附設置，使得保護罩與電源本體之間便于拆裝，此外保護罩可插入在電源本體的底部，保護罩可將電源本體支撐放置，避免電源本體的底部受到污染的現象。

14、2、該電氣試驗用移動電源裝置，通過設有的第一夾板、第二夾板、殼體、滑塊、彈簧、按壓桿和連接桿，外部接線在與充電面板上的差接口插接之后，將接線放入在第一夾板和第二夾板的內部，此時人工手部按壓兩側的按壓桿，使得兩個按壓桿分別推動兩個滑塊移動，兩個滑塊均通過連接桿分別帶動第一夾板和第二夾板分離，此時可將接線放入在第一夾板和第二夾板之間，待松開對按壓桿的外力時，此時兩個彈簧給兩個滑塊施加彈力，使得第一夾板和第二夾板相對靠近并將接線夾緊固定住，避免出現接線出現脫落的現象。

15、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型可將移動電源裝置進行保護，同時亦可將移動電源裝置防污染放置，此外，可將與移動電源裝置連接的接線固定，避免出現接線脫落的現象，提高了移動電源裝置的實用性。

技術特征：

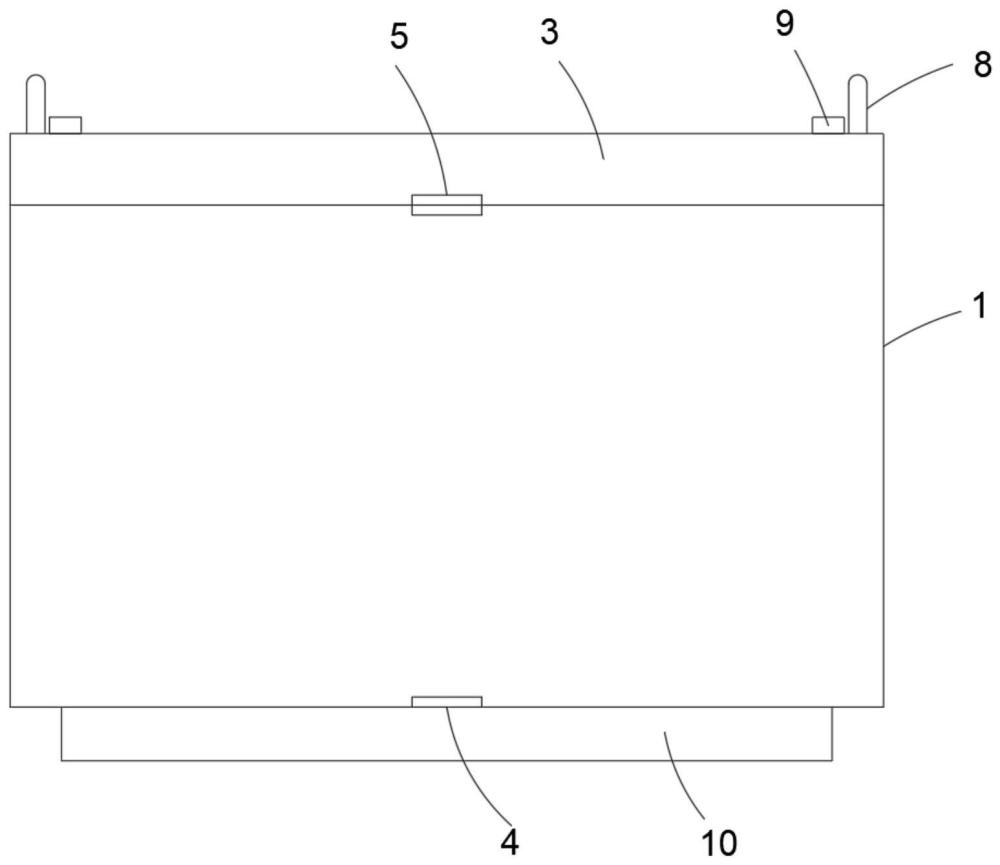

1.一種電氣試驗用移動電源裝置，包括電源本體(1)以及設置于電源本體(1)頂部的充電面板(2)，其特征在于，所述電源本體(1)的頂部設有將充電面板(2)罩住的保護罩(3)，所述電源本體(1)的頂部和底部均固定設有第一磁鐵塊(4)，所述保護罩(3)的開口處固定設有第二磁鐵塊(5)，所述第一磁鐵塊(4)和第二磁鐵塊(5)磁性吸附設置；

2.根據權利要求1所述的一種電氣試驗用移動電源裝置，其特征在于，所述電源本體(1)的頂部兩側均固定設有提手(8)，所述保護罩(3)遠離開口的一側開設有用于提手(8)穿過的插口。

3.根據權利要求1所述的一種電氣試驗用移動電源裝置，其特征在于，所述保護罩(3)遠離開口的一側四角處均固定設有防水支撐腳(9)。

4.根據權利要求1所述的一種電氣試驗用移動電源裝置，其特征在于，所述電源本體(1)的底部固定設有定位座(10)，且定位座(10)與保護罩(3)的內壁相匹配。

5.根據權利要求1所述的一種電氣試驗用移動電源裝置，其特征在于，所述彈性按壓機構包括殼體(11)、滑塊(12)、彈簧(13)和按壓桿(14)，所述殼體(11)固定設置于電源本體(1)的側壁上，所述滑塊(12)呈對稱滑動設置于殼體(11)的內部，兩個所述滑塊(12)相背離的一側均通過彈簧(13)與殼體(11)的內壁固定連接，所述殼體(11)的兩側均插接按壓桿(14)，兩個所述按壓桿(14)的一端分別與兩個滑塊(12)固定連接，兩個所述滑塊(12)的側壁均固定設有延伸至殼體(11)外部的連接桿(15)，兩個所述連接桿(15)的一端分別與第一夾板(6)和第二夾板(7)的側壁固定連接。

6.根據權利要求5所述的一種電氣試驗用移動電源裝置，其特征在于，兩個所述按壓桿(14)位于殼體(11)外部的一端均固定設有按壓球(16)。

7.根據權利要求5所述的一種電氣試驗用移動電源裝置，其特征在于，兩個所述按壓桿(14)的桿壁分別穿過相鄰滑塊(12)的內部設置。

8.根據權利要求1所述的一種電氣試驗用移動電源裝置，其特征在于，所述第一夾板(6)和第二夾板(7)相對的一側均設有夾線槽，且夾線槽的內部固定設有防護橡膠墊(17)。

9.根據權利要求1所述的一種電氣試驗用移動電源裝置，其特征在于，所述充電面板(2)的表面設有插接口、開關按鈕、閘刀和顯示器。

技術總結
本技術涉及移動電源技術領域，且公開了一種電氣試驗用移動電源裝置，包括電源本體以及設置于電源本體頂部的充電面板，所述電源本體的頂部設有將充電面板罩住的保護罩，所述電源本體的頂部和底部均固定設有第一磁鐵塊，所述保護罩的開口處固定設有第二磁鐵塊，所述第一磁鐵塊和第二磁鐵塊磁性吸附設置；所述電源本體的一側設有多個均勻分布的夾線機構，所述夾線機構包括第一夾板和第二夾板，所述第一夾板和第二夾板與電源本體之間設有彈性按壓機構。本技術可將移動電源裝置進行保護，同時亦可將移動電源裝置防污染放置，此外，可將與移動電源裝置連接的接線固定，避免出現接線脫落的現象，提高了移動電源裝置的實用性。

技術研發人員：丁建軍,胡月威,畢柳偉,戴鳴梁
受保護的技術使用者：杭州松泰電力科技有限公司
技術研發日：20240401
技術公布日：2025/4/28
