本公開涉及充電設備，尤其涉及一種無線充電裝置。

背景技術：

1、無線充電是指無需使用傳統充電線連接設備和電源的充電方式。無線充電可以利用電磁感應原理，在充電裝置與待充電的電子設備之間進行能量傳輸。

2、相關技術中，受限于無線充電裝置的散熱能力，無線充電裝置的充電功率通常較小。且由于無線充電裝置在充電過程會產生較大的熱量，這些熱量在充電過程中無法有效散出，因此長時間無線充電還會導致無線充電裝置內部積熱，致使充電功率進一步降低，為用戶造成不良體驗。

技術實現思路

1、為克服相關技術中存在的問題，本公開提供了一種無線充電裝置。

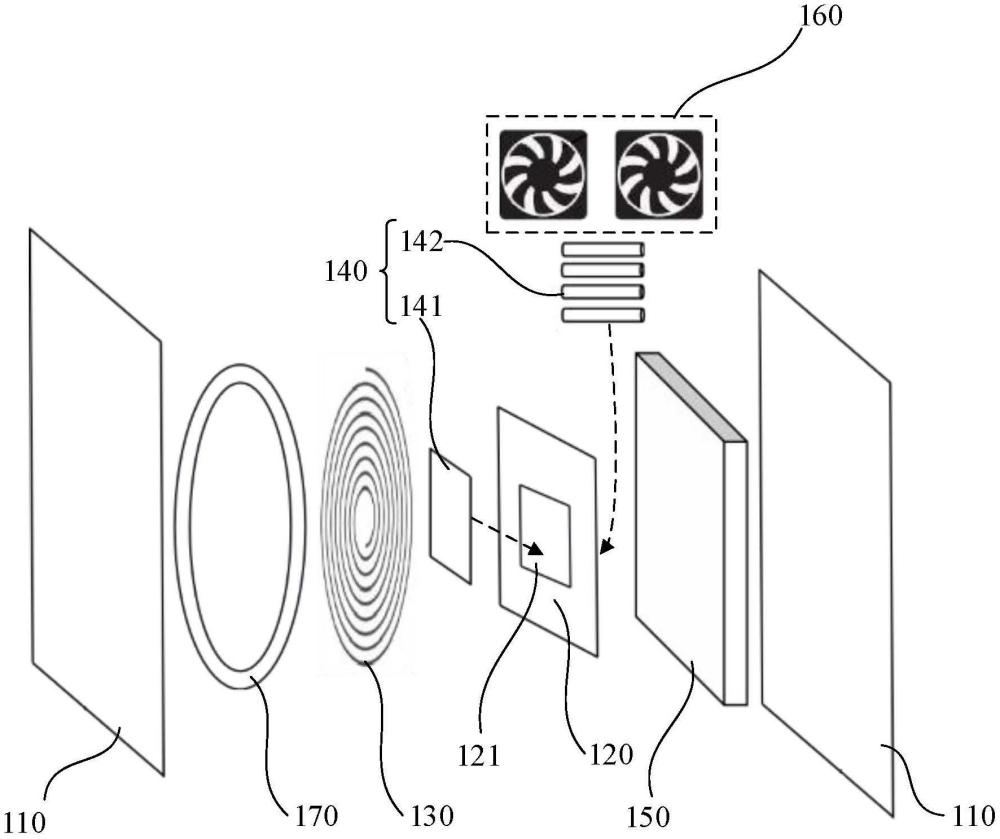

2、根據本公開實施例的第一方面，提供一種無線充電裝置，包括：殼體以及設在殼體內部的電路板、線圈和導熱模塊；

3、其中，電路板上設有導熱孔；線圈設在電路板的一側，且與電路板電連；導熱模塊固定在導熱孔內，且與線圈接觸。

4、在一些實施例中，導熱模塊包括導熱片和導熱柵格，導熱片鑲嵌至導熱孔內，導熱柵格固定在導熱片遠離線圈的一側。

5、在一些實施例中，導熱片為半導體制冷片，半導體制冷片包括冷端和熱端，冷端與線圈接觸，熱端與導熱柵格固定連接。

6、在一些實施例中，無線充電裝置還包括供電模塊；供電模塊設在電路板遠離線圈的一側，且與導熱柵格之間具有間隔。

7、在一些實施例中，無線充電裝置還包括散熱風扇，供電模塊與電路板圍成散熱風道，散熱風扇用于將風送入散熱風道中。

8、在一些實施例中，散熱風扇設在導熱柵格側部。

9、在一些實施例中，殼體上設有入風口和出風口，入風口和出風口相對設置在散熱風道的兩側。

10、在一些實施例中，無線充電裝置還包括磁環，磁環固定在線圈遠離電路板一側的殼體上。

11、在一些實施例中，磁環與線圈同心設置。

12、在一些實施例中，電路板包括依次電連的電壓轉換電路、控制電路以及全橋電路；

13、其中，電壓轉換電路與供電模塊電連，全橋電路與線圈電連。

14、本公開實施例提供的技術方案可以包括以下有益效果：

15、本公開實施例提供的無線充電裝置，包括殼體以及設在殼體內部的電路板、線圈和導熱模塊。其中，電路板上設有導熱孔；線圈設在電路板的一側，且與電路板電連；導熱模塊固定在導熱孔內，且與線圈接觸。本公開實施例能夠通過導熱模塊對線圈及電路板進行有效散熱，從而提升無線充電裝置的散熱性能，進而使無線充電裝置能夠在充電狀態下保持較高的充電功率。

16、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

技術特征：

1.一種無線充電裝置，其特征在于，包括：殼體以及設在所述殼體內部的電路板、線圈和導熱模塊；

2.根據權利要求1所述的無線充電裝置，其特征在于，所述導熱模塊包括導熱片和導熱柵格，所述導熱片鑲嵌至所述導熱孔內，所述導熱柵格固定在所述導熱片遠離所述線圈的一側。

3.根據權利要求2所述的無線充電裝置，其特征在于，所述導熱片為半導體制冷片，所述半導體制冷片包括冷端和熱端，所述冷端與所述線圈接觸，所述熱端與所述導熱柵格固定連接。

4.根據權利要求2所述的無線充電裝置，其特征在于，所述無線充電裝置還包括供電模塊；所述供電模塊設在所述電路板遠離所述線圈的一側，且與所述導熱柵格之間具有間隔。

5.根據權利要求4所述的無線充電裝置，其特征在于，所述無線充電裝置還包括散熱風扇，所述供電模塊與所述電路板圍成散熱風道，所述散熱風扇用于將風送入所述散熱風道中。

6.根據權利要求5所述的無線充電裝置，其特征在于，所述散熱風扇設在所述導熱柵格側部。

7.根據權利要求5所述的無線充電裝置，其特征在于，所述殼體上設有入風口和出風口，所述入風口和所述出風口相對設置在所述散熱風道的兩側。

8.根據權利要求1所述的無線充電裝置，其特征在于，所述無線充電裝置還包括磁環，所述磁環固定在所述線圈遠離所述電路板一側的殼體上。

9.根據權利要求8所述的無線充電裝置，其特征在于，所述磁環與所述線圈同心設置。

10.根據權利要求4所述的無線充電裝置，其特征在于，所述電路板包括依次電連的電壓轉換電路、控制電路以及全橋電路；

技術總結
本公開提供一種無線充電裝置，涉及充電設備技術領域。該裝置包括：殼體以及設在殼體內部的電路板、線圈和導熱模塊；其中，電路板上設有導熱孔；線圈設在電路板的一側，且與電路板電連；導熱模塊固定在導熱孔內，且與線圈接觸。本公開實施例能夠通過導熱模塊對線圈及電路板進行有效散熱，從而提升無線充電裝置的散熱性能，進而使無線充電裝置能夠在充電狀態下保持較高的充電功率。

技術研發人員：張銳
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：20231225
技術公布日：2025/4/28
