本申請屬于起動電池，尤其涉及一種起動電池主回路及起動電池。

背景技術：

1、目前的起動電池通常是鉛酸電池，而相較于鋰離子電池，鉛酸電池的性能較低，因此人們開始研究用鋰離子電池替代鉛酸電池作為起動電池。

2、然而，由于鋰離子電池的內阻較小，因此可能會導致鋰離子電池在充電時，由于外部輸入電壓突然增大引起的充電系統過流的問題，進而引起充電系統打嗝保護，最終導致充電系統無法正常運行，因此現有的鋰離子起動電池的魯棒性較低。

技術實現思路

1、有鑒于此，本申請實施例提供一種起動電池主回路及起動電池，以解決現有技術中鋰離子起動電池的魯棒性較低的技術問題。

2、第一方面，本申請實施例提供一種起動電池主回路，包括接觸器、充電開關、放電開關、dc/dc變換器以及控制開關；

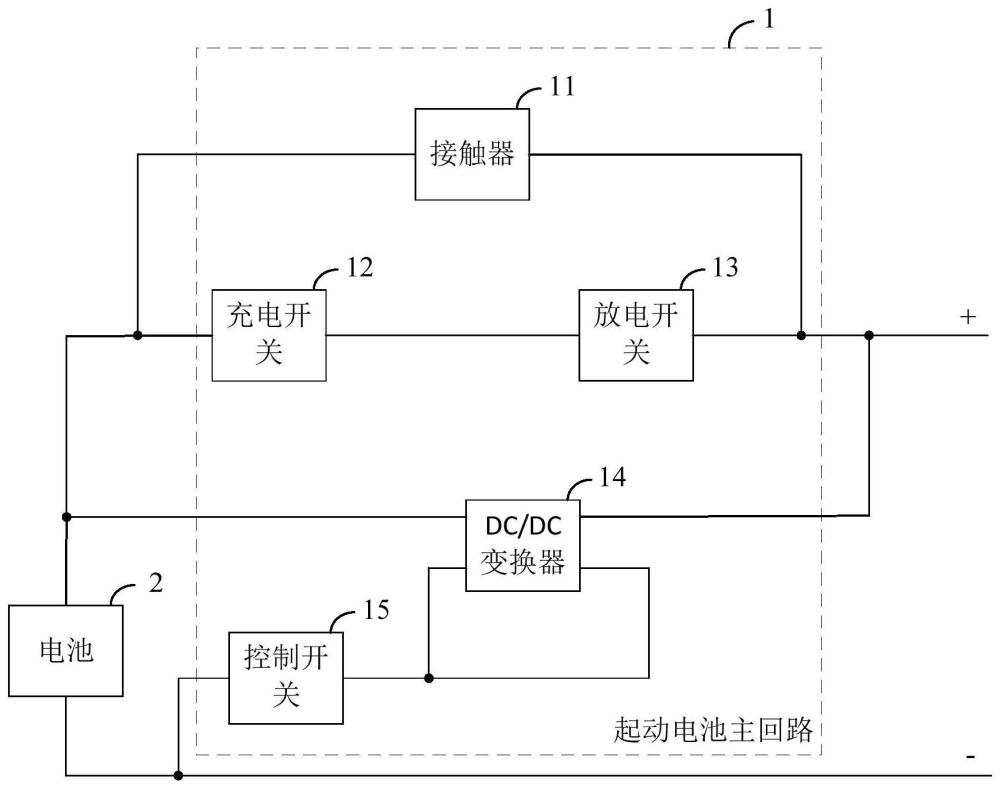

3、所述接觸器的第一端、所述充電開關的第一端以及所述dc/dc變換器的輸出端共接作為所述起動電池主回路的第一端，所述接觸器的第二端、所述放電開關的第一端以及所述dc/dc變換器的輸入端共接作為所述起動電池主回路的第二端，所述控制開關的第一端作為所述起動電池主回路的第三端，所述充電開關的第二端與所述放電開關的第二端連接，所述控制開關的第二端與所述dc/dc變換器的接地端和受控端連接。

4、可選的，所述接觸器的最大可承受電流大于所述充電開關和所述放電開關的最大可承受電流。

5、可選的，所述充電開關包括第一開關和第一二極管；所述第一開關的第一端與所述第一二極管的陽極共接作為所述充電開關的第一端，所述第一開關的第二端與所述第一二極管的陰極共接作為所述充電開關的第二端。

6、可選的，所述放電開關包括第二開關和第二二極管；所述第二開關的第一端與所述第二二極管的陽極共接作為所述放電開關的第一端，所述第二開關的第二端與所述第二二極管的陰極共接作為所述放電開關的第二端。

7、可選的，所述起動電池主回路還包括控制器；所述控制器與所述接觸器的受控端、所述第一開關的受控端、所述第二開關的受控端以及所述控制開關的受控端連接。

8、可選的，所述第一開關、所述第二開關以及所述控制開關的類型包括繼電器、場效應管、雙極結型晶體管、絕緣柵雙極型晶體管以及可控硅整流器。

9、可選的，所述起動電池主回路的第一端與電池的陽極連接，所述起動電池主回路的第二端與電源或負載連接，所述起動電池主回路的第三端與所述電池的陰極和電源或負載共接。

10、可選的，所述電池為鋰離子電池。

11、可選的，所述起動電池主回路還包括電流傳感器。

12、第二方面，本申請實施例提供一種起動電池，包括如第一方面任一項所述的起動電池主回路和電池。

13、執行本申請實施例提供的起動電池主回路及起動電池具有以下有益效果：

14、本申請實施例提供的起動電池主回路包括接觸器、充電開關、放電開關、dc/dc變換器以及控制開關；接觸器的第一端、充電開關的第一端以及dc/dc變換器的輸出端共接作為起動電池主回路的第一端，接觸器的第二端、放電開關的第一端以及dc/dc變換器的輸入端共接作為起動電池主回路的第二端，控制開關的第一端作為起動電池主回路的第三端，充電開關的第二端與放電開關的第二端連接，控制開關的第二端與dc/dc變換器的接地端和受控端連接。本申請提供的起動電池主回路可以應用于鋰離子起動電池，可以通過起動電池主回路中的dc/dc變換器，對充電時的鋰離子起動電池主回路的電流進行限流，可以防止充電系統發生過流引起打嗝保護，避免了充電系統無法正常運行的現象發生，提高了鋰離子起動電池的魯棒性。

技術特征：

1.一種起動電池主回路，其特征在于，包括接觸器、充電開關、放電開關、dc/dc變換器以及控制開關；

2.根據權利要求1所述的起動電池主回路，其特征在于，所述接觸器的最大可承受電流大于所述充電開關和所述放電開關的最大可承受電流。

3.根據權利要求1所述的起動電池主回路，其特征在于，所述充電開關包括第一開關和第一二極管；所述第一開關的第一端與所述第一二極管的陽極共接作為所述充電開關的第一端，所述第一開關的第二端與所述第一二極管的陰極共接作為所述充電開關的第二端。

4.根據權利要求3所述的起動電池主回路，其特征在于，所述放電開關包括第二開關和第二二極管；所述第二開關的第一端與所述第二二極管的陽極共接作為所述放電開關的第一端，所述第二開關的第二端與所述第二二極管的陰極共接作為所述放電開關的第二端。

5.根據權利要求4所述的起動電池主回路，其特征在于，所述起動電池主回路還包括控制器；所述控制器與所述接觸器的受控端、所述第一開關的受控端、所述第二開關的受控端以及所述控制開關的受控端連接。

6.根據權利要求5所述的起動電池主回路，其特征在于，所述第一開關、所述第二開關以及所述控制開關的類型包括繼電器、場效應管、雙極結型晶體管、絕緣柵雙極型晶體管以及可控硅整流器。

7.根據權利要求1至6任一項所述的起動電池主回路，其特征在于，所述起動電池主回路的第一端與電池的陽極連接，所述起動電池主回路的第二端與電源或負載連接，所述起動電池主回路的第三端與所述電池的陰極以及電源或負載共接。

8.根據權利要求7所述的起動電池主回路，其特征在于，所述電池為鋰離子電池。

9.根據權利要求7所述的起動電池主回路，其特征在于，所述起動電池主回路還包括電流傳感器。

10.一種起動電池，其特征在于，包括如權利要求1至9任一項所述的起動電池主回路和電池。

技術總結
本申請適用于起動電池技術領域，提供了一種起動電池主回路及起動電池。起動電池主回路包括接觸器、充電開關、放電開關、DC/DC變換器以及控制開關；接觸器的第一端、充電開關的第一端以及DC/DC變換器的輸出端共接作為起動電池主回路的第一端，接觸器的第二端、放電開關的第一端以及DC/DC變換器的輸入端共接作為起動電池主回路的第二端，控制開關的第一端作為起動電池主回路的第三端，充電開關的第二端與放電開關的第二端連接，控制開關的第二端與DC/DC變換器的接地端和受控端連接。本申請提供的起動電池主回路可以通過DC/DC變換器對充電時的鋰離子起動電池主回路的電流進行限流，可以防止充電系統發生過流引起打嗝保護，提高了鋰離子起動電池的魯棒性。
