本技術涉及建筑智能化工程，具體為一種高穩定性的機房配電柜。

背景技術：

1、建筑智能化指的是以建筑物為平臺，基于對各類智能化信息的綜合應用，集架構、系統、應用、管理及優化組合為一體，具有感知、傳輸、記憶、推理、判斷和決策的綜合智慧能力，形成以人、建筑、環境互為協調的整合體，為人們提供安全、高效、便利及可持續發展功能環境的建筑，為了提高建筑智能化工程進展，需要用到一種機房配電柜，但是現有機房配電柜依然存在以下不足：

2、如申請號為201921558869.2的實用新型公開了一種機房配電柜，該實用新型提供的機房配電柜能便于工作人員及時了解柜內接線情況，火災時能自動報警，通知工作人員，還能防止蚊蟲或灰塵進入柜體內，而且能提供充足的照明，有利于維修人員維修機房配電柜，但類似于上述申請的對比文件，在現有機房配電柜進行使用時，由于多數機房配電柜僅通過自身的重量將柜體進行放置，致使配電柜在受到外力時易穩定性下降同時位置偏移與傾倒，造成機房配電柜實用性下降且使用效率降低的問題出現。

3、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提出一種高穩定性的機房配電柜。

技術實現思路

1、本實用新型的目的在于提供一種高穩定性的機房配電柜，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高穩定性的機房配電柜，包括機箱和穩定組件，所述機箱頂部安裝有防塵頂，所述機箱外部兩側設置有穩定組件，且穩定組件包括安裝橫板、承接環、螺紋轉桿、輔助轉把、支撐底座和配重底座，所述安裝橫板內部設置有承接環，且承接環內部連接有螺紋轉桿，并且螺紋轉桿上端安裝有輔助轉把，同時螺紋轉桿下端安裝有支撐底座，所述機箱底部安裝有配重底座，所述機箱內部設置有散熱組件。

3、進一步的，所述安裝橫板與機箱呈垂直狀分布，且安裝橫板與機箱螺紋連接。

4、進一步的，所述承接環內部尺寸與螺紋轉桿外部尺寸相匹配，且螺紋轉桿通過承接環與安裝橫板轉動連接。

5、進一步的，所述螺紋轉桿與支撐底座呈垂直狀分布，且螺紋轉桿與支撐底座螺紋連接。

6、進一步的，所述散熱組件包括安裝塊、安裝滑槽和隔塵網，所述安裝塊內部開設有安裝滑槽，且安裝滑槽內部連接有隔塵網。

7、進一步的，所述散熱組件還包括橫向散熱口、散熱風扇和防塵楔形網，所述機箱外部兩側設置有橫向散熱口，且機箱內部后端安裝有散熱風扇，并且散熱風扇外部設置有防塵楔形網。

8、進一步的，所述安裝滑槽內部尺寸與隔塵網外部尺寸相匹配，且隔塵網通過安裝滑槽與安裝塊滑動連接。

9、進一步的，所述隔塵網外側與機箱內側相齊平，且隔塵網與機箱呈嵌入式連接。

10、本實用新型提供了一種高穩定性的機房配電柜，具備以下有益效果：

11、1、本實用新型通過穩定組件的設置，能夠在高穩定性的機房配電柜使用時，利用機箱外部兩側設置的穩定組件避免多數機房配電柜僅通過自身的重量將柜體進行放置，致使配電柜在受到外力時易穩定性下降同時位置偏移與傾倒，造成機房配電柜實用性下降的問題出現，經由緊固螺栓將安裝橫板固定安裝在機箱外部兩側，并配合緊固件將承接環固定安裝在安裝橫板內部，承接環內部尺寸與螺紋轉桿外部尺寸相匹配，進而通過承接環將螺紋轉桿轉動安裝進安裝橫板內部，通過輔助轉把增加螺紋轉桿轉動時的便捷性，且轉動螺紋轉桿時支撐底座向下移動，通過支撐底座在機箱左右兩邊進行支撐，從而增加機箱使用過程中的穩定性，機箱底部增設的配重底座在增加機箱底部整體重量的同時減少配電柜使用過程中的傾倒與晃動，從而增加配電柜使用過程中的能動性。

12、2、本實用新型通過散熱組件的設置，能夠在高穩定性的機房配電柜使用時，通過機箱內部設置的散熱組件避免多數機房配電柜整體散熱性能不佳，致使配電柜內部溫度過高后影響元器件的正常使用，造成機房配電柜使用效率降低的情況出現，經由緊固件將安裝塊固定安裝在機箱內部兩側，安裝塊內部開設的安裝滑槽的內部尺寸與隔塵網外部尺寸相匹配，進而通過安裝滑槽將隔塵網滑動安裝進安裝塊內部，并利用安裝塊對隔塵網進行限位，經由機箱兩側設置的橫向散熱口將機箱內部元器件產生的熱量散出，利用隔塵網對橫向散熱口內流通的空氣進行阻擋，從而避免灰塵進入機箱內部，通過機箱內部后端安裝的散熱風扇增加機箱內部的空氣流通，并配合防塵楔形網避免灰塵進入機箱內部，從而延長配電柜內部元器件的使用壽命。

技術特征：

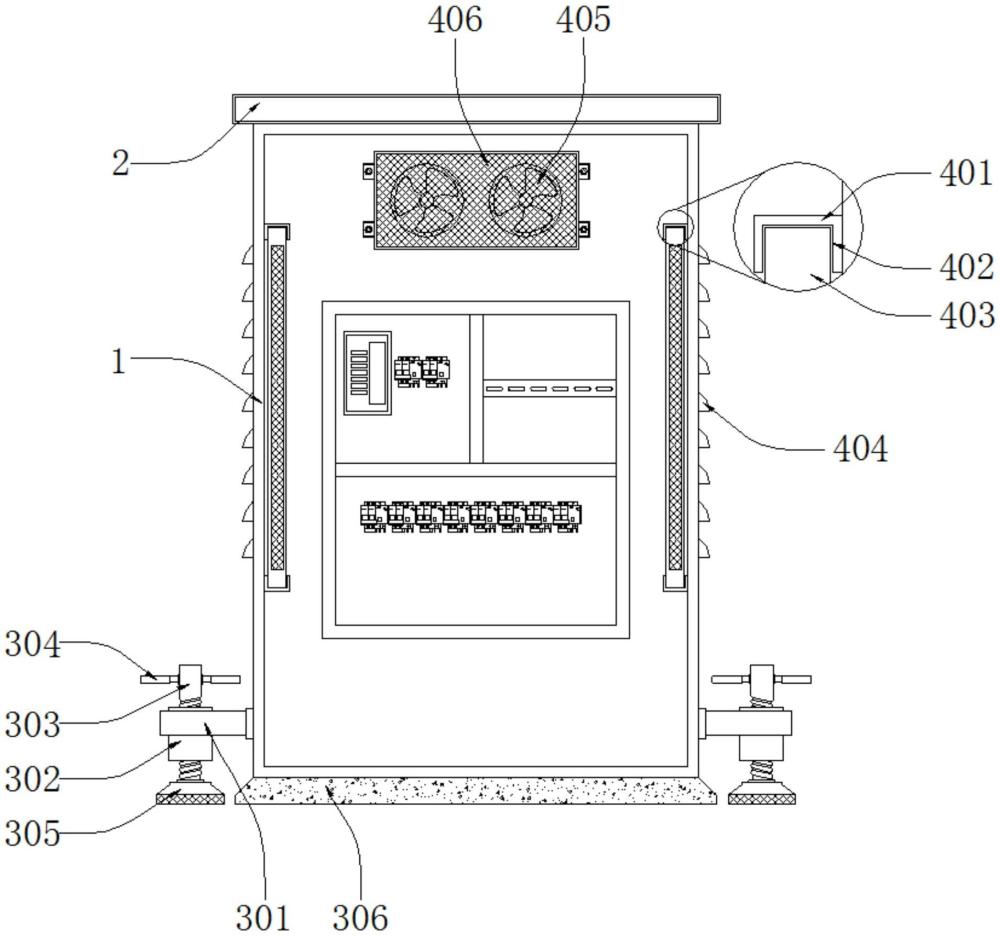

1.一種高穩定性的機房配電柜，包括機箱(1)和穩定組件(3)，其特征在于，所述機箱(1)頂部安裝有防塵頂(2)，所述機箱(1)外部兩側設置有穩定組件(3)，且穩定組件(3)包括安裝橫板(301)、承接環(302)、螺紋轉桿(303)、輔助轉把(304)、支撐底座(305)和配重底座(306)，所述安裝橫板(301)內部設置有承接環(302)，且承接環(302)內部連接有螺紋轉桿(303)，并且螺紋轉桿(303)上端安裝有輔助轉把(304)，同時螺紋轉桿(303)下端安裝有支撐底座(305)，所述機箱(1)底部安裝有配重底座(306)，所述機箱(1)內部設置有散熱組件(4)，所述散熱組件(4)包括安裝塊(401)、安裝滑槽(402)和隔塵網(403)，所述安裝塊(401)內部開設有安裝滑槽(402)，且安裝滑槽(402)內部連接有隔塵網(403)，所述散熱組件(4)還包括橫向散熱口(404)、散熱風扇(405)和防塵楔形網(406)，所述機箱(1)外部兩側設置有橫向散熱口(404)，且機箱(1)內部后端安裝有散熱風扇(405)，并且散熱風扇(405)外部設置有防塵楔形網(406)。

2.根據權利要求1所述的一種高穩定性的機房配電柜，其特征在于，所述安裝橫板(301)與機箱(1)呈垂直狀分布，且安裝橫板(301)與機箱(1)螺紋連接。

3.根據權利要求1所述的一種高穩定性的機房配電柜，其特征在于，所述承接環(302)內部尺寸與螺紋轉桿(303)外部尺寸相匹配，且螺紋轉桿(303)通過承接環(302)與安裝橫板(301)轉動連接。

4.根據權利要求1所述的一種高穩定性的機房配電柜，其特征在于，所述螺紋轉桿(303)與支撐底座(305)呈垂直狀分布，且螺紋轉桿(303)與支撐底座(305)螺紋連接。

5.根據權利要求1所述的一種高穩定性的機房配電柜，其特征在于，所述安裝滑槽(402)內部尺寸與隔塵網(403)外部尺寸相匹配，且隔塵網(403)通過安裝滑槽(402)與安裝塊(401)滑動連接。

6.根據權利要求1所述的一種高穩定性的機房配電柜，其特征在于，所述隔塵網(403)外側與機箱(1)內側相齊平，且隔塵網(403)與機箱(1)呈嵌入式連接。

技術總結
本技術公開了一種高穩定性的機房配電柜，涉及建筑智能化工程技術領域，包括機箱和穩定組件，所述機箱頂部安裝有防塵頂，所述機箱外部兩側設置有穩定組件，且穩定組件包括安裝橫板、承接環、螺紋轉桿、輔助轉把、支撐底座和配重底座，所述安裝橫板內部設置有承接環，且承接環內部連接有螺紋轉桿，并且螺紋轉桿上端安裝有輔助轉把，同時螺紋轉桿下端安裝有支撐底座，所述機箱底部安裝有配重底座，所述機箱內部設置有散熱組件。該高穩定性的機房配電柜，通過穩定組件的設置，避免多數機房配電柜僅通過自身的重量將柜體進行放置導致配電柜在受到外力時易穩定性下降的問題出現，便于提高機房配電柜整體實用性。

技術研發人員：雷宗偉,丁明亮,林攀
受保護的技術使用者：江蘇三意樓宇科技股份有限公司
技術研發日：20240507
技術公布日：2025/4/28
