本技術屬于開關控制柜，具體為一種具有防漏電結構的開關控制柜。

背景技術：

1、開關控制柜是用于分配電能、控制電器的一種設備，廣泛應用于工業、商業和民用領域。

2、現有的開關控制柜一般都會設置防塵網，防塵網在長時間使用后表面堆積大量灰塵，影響散熱效果，因此需要對其進行清潔，現有的清潔方式一般都是人工進行清潔，效率低下，雖然可以通過電動的方式使得毛刷移動來對防塵網進行清潔，但是現有的毛刷一般都是通過螺釘安裝在電動設備上的，使用時容易出現“滑絲”現象，導致拆裝不便，難以將毛刷拆下清潔與更換，從而導致清潔效果變差。

技術實現思路

1、為了克服上述缺陷，本實用新型提供了一種具有防漏電結構的開關控制柜，解決了現有開關控制柜上的毛刷一般都是通過螺釘安裝在電動設備上的，使用時容易出現“滑絲”現象，導致拆裝不便，難以將毛刷拆下清潔與更換，從而導致清潔效果變差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有防漏電結構的開關控制柜，包括柜體，所述柜體上固定連接有u形板，所述u形板上固定連接有電機，所述電機的輸出端固定連接有絲桿，所述絲桿上螺紋連接有移動盒，所述移動盒上設置有毛刷，所述移動盒內部固定連接有伸縮桿，所述伸縮桿一端固定連接有移動板；

3、所述移動板上開設有方槽，所述移動板上開設有圓孔，所述移動板上固定連接有連接桿，所述連接桿上套接有彈簧，所述毛刷上固定連接有固定柱，所述固定柱上固定連接有方塊，所述方塊上固定連接有圓板，所述柜體上設置有防塵網。

4、作為本實用新型的進一步方案：所述柜體上鉸接有柜門，所述柜門一側固定連接有把手。

5、作為本實用新型的進一步方案：所述柜門上設置有觀察窗，所述柜體頂部固定連接有擋雨板。

6、作為本實用新型的進一步方案：所述柜體內底部固定連接有兩個固定板，其中一個固定板上螺紋連接有螺桿。

7、作為本實用新型的進一步方案：所述螺桿一端固定連接有螺帽，所述柜體內底部設置有工具盒。

8、作為本實用新型的進一步方案：所述連接桿一端固定連接有圓帽，所述移動盒上開設有螺紋孔。

9、與現有技術相比，本實用新型的有益效果在于：

10、1、該具有防漏電結構的開關控制柜，通過設置毛刷、移動板、方槽、彈簧、圓孔、方塊、圓板與絲桿，當需要對防塵網進行清潔時，啟動電機帶動絲桿轉動，使得移動盒與毛刷進行移動，毛刷即可對防塵網進行清潔，當需要將毛刷進行拆卸時，拉動圓帽帶動連接桿、移動板與圓孔移動，當圓孔與圓板對準時，毛刷會在重力作用下掉落，即可完成毛刷的拆卸，安裝毛刷時，先拉動圓帽帶動連接桿、移動板與圓孔移動，使得圓孔與移動盒上的孔對準，將圓板穿過移動盒上的孔與圓孔，使得圓板的底部與移動板的頂部在同一水平面上，此時松開圓帽，彈簧會進行復位并推動移動板移動，使得方槽與方塊相接觸，此時圓板被限位，即可完成毛刷的安裝，該控制柜能夠自動對防塵網進行清潔，清潔效率較高，而且能夠快速對毛刷進行拆卸與安裝，便于對毛刷進行清潔與更換，避免毛刷清潔效果變差。

11、2、該具有防漏電結構的開關控制柜，通過設置工具盒、螺帽、螺桿與柜體，工作人員將工具放置在工具盒內部，當需要對柜體內部進行檢修時，能夠將工具盒內部的工具取出并進行檢修，當需要對工具盒內部進行清潔時，擰動螺帽帶動螺桿轉動，使得螺桿移動并遠離工具盒，將工具盒松開，即可將工具盒進行拆卸清潔，安裝工具盒時僅需要反向重復上述操作即可，該控制柜通過設置工具盒，從而方便人員對柜體內部進行檢修，而且能夠便于對工具盒進行拆卸，從而便于對工具盒內部進行清潔，實用性更高。

技術特征：

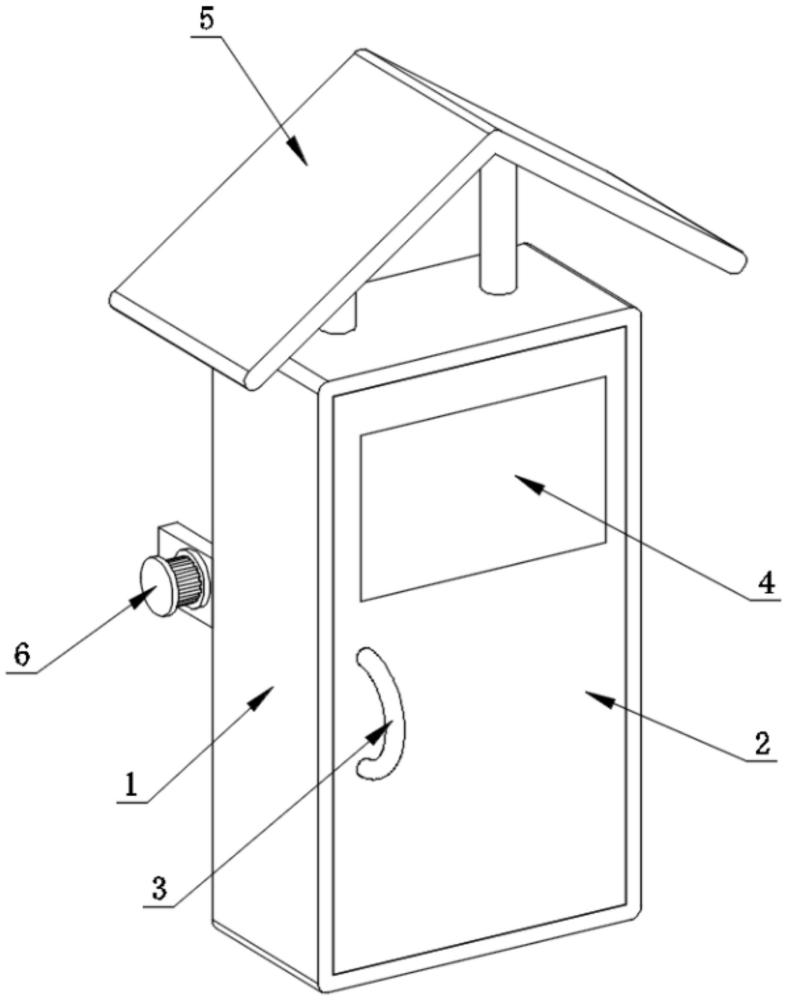

1.一種具有防漏電結構的開關控制柜，包括柜體(1)，其特征在于：所述柜體(1)上固定連接有u形板(12)，所述u形板(12)上固定連接有電機(6)，所述電機(6)的輸出端固定連接有絲桿(11)，所述絲桿(11)上螺紋連接有移動盒(13)，所述移動盒(13)上設置有毛刷(14)，所述移動盒(13)內部固定連接有伸縮桿(22)，所述伸縮桿(22)一端固定連接有移動板(18)；

2.根據權利要求1所述的一種具有防漏電結構的開關控制柜，其特征在于：所述柜體(1)上鉸接有柜門(2)，所述柜門(2)一側固定連接有把手(3)。

3.根據權利要求2所述的一種具有防漏電結構的開關控制柜，其特征在于：所述柜門(2)上設置有觀察窗(4)，所述柜體(1)頂部固定連接有擋雨板(5)。

4.根據權利要求1所述的一種具有防漏電結構的開關控制柜，其特征在于：所述柜體(1)內底部固定連接有兩個固定板(8)，其中一個固定板(8)上螺紋連接有螺桿(9)。

5.根據權利要求4所述的一種具有防漏電結構的開關控制柜，其特征在于：所述螺桿(9)一端固定連接有螺帽(10)，所述柜體(1)內底部設置有工具盒(7)。

6.根據權利要求1所述的一種具有防漏電結構的開關控制柜，其特征在于：所述連接桿(16)一端固定連接有圓帽(20)，所述移動盒(13)上開設有螺紋孔(21)。

技術總結
本技術公開了一種具有防漏電結構的開關控制柜，屬于開關控制柜技術領域，其包括柜體，所述柜體上固定連接有U形板，所述U形板上固定連接有電機，所述電機的輸出端固定連接有絲桿，所述絲桿上螺紋連接有移動盒，所述移動盒上設置有毛刷，所述移動盒內部固定連接有伸縮桿，所述伸縮桿一端固定連接有移動板，所述移動板上開設有方槽，所述移動板上開設有圓孔，所述移動板上固定連接有連接桿。該具有防漏電結構的開關控制柜，通過設置毛刷、移動板、方槽、彈簧、圓孔、方塊、圓板與絲桿，能夠自動對防塵網進行清潔，清潔效率較高，而且能夠快速對毛刷進行拆卸與安裝，便于對毛刷進行清潔與更換，避免毛刷清潔效果變差。
