本公開涉及電氣領域，具體涉及一種預裝式電氣間。

背景技術：

1、預裝式電氣間(e-house)，又稱為預裝式變電站、powerhouse、powerdistribution?center等，是一個可集成所有電氣設備，如：中低壓開關設備、電力變壓器、保護與控制系統、交直流輔助電源、暖通空調及消防系統等的完整電氣間。預裝式電氣間是一種預制的步入式模塊化鋼結構戶外箱體，里面可容納中壓和低壓開關設備以及輔助設備，其可以是撬裝，也可以直接被安裝在板車上，能實現較短的現場安裝、調試及開車時間，是傳統的現場土建變電站、電氣間(例如，混凝土、砌磚建筑等)的高質高效替代。

2、預裝式電氣間的設計理念主要體現在其“預制”和“模塊化”的特性上。這種設計理念的主要目標是提高建設效率，降低建設成本，同時保證設備的安全性和可靠性。預裝式電氣間采用了預制的方式，將設備的主要部分在工廠內完成，然后運至現場進行安裝。這種方式可以大大縮短建設周期，減少現場的工作量，提高建設效率。同時，由于預制過程中可以進行系統化集成和調試，因此也可以保證設備的質量和可靠性。

3、但對于這種預制的方式，由于需要將整個預裝式電氣間進行運輸，其尺寸以及強度具有一定要求。特別是，空調系統作為預裝式電氣間的重要組成部分，其設計往往受到運輸與重復拆裝的局限與困擾。在一些現有技術中，空調裝置掛壁于墻體外側，導致超過運輸尺寸超限，因此需要將空調裝置與預裝式電氣間主體拆開，待運輸?shù)浆F(xiàn)場后再重裝，大大增加工作強度與復雜度。

4、因此需要一種不需要重裝的預裝式電氣間，以解決這些問題。

技術實現思路

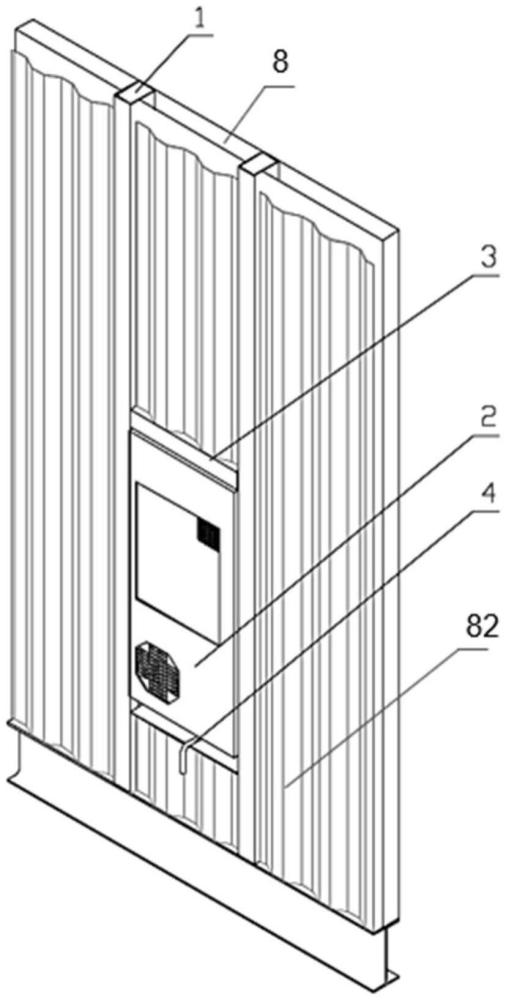

1、本公開的目的是至少解決現有技術中存在的缺點，本公開提出一種預裝式電氣間，包括電氣間殼體，具有多個殼體壁以包圍形成內部空間，所述殼體壁有朝向內部空間的內表面和朝向所述電氣間殼體的外部的外表面，所述電氣間殼體的至少一個殼體壁上設置有貫穿所述外表面和所述內表面的空調容納孔；空調裝置，與所述空調容納孔的形狀契合并安裝在所述空調容納孔中，使得所述空調裝置僅一個外露表面暴露于電氣間殼體的外部環境，并且所述外露表面不突出于設置有相應空調容納孔的所述殼體壁的外表面。

2、例如，根據本公開的一些實施例，所述內表面上固定有法蘭，所述法蘭從所述內表面垂直于所述內表面延伸，所述空調裝置從所述內表面伸出所述空調容納孔并固定支承在所述法蘭上。

3、例如，根據本公開的一些實施例，法蘭垂直于所述內表面的延伸長度小于等于所述空調裝置從所述內表面伸出的長度。

4、例如，根據本公開的一些實施例，所述法蘭環繞所述空調容納孔的周邊設置。

5、例如，根據本公開的一些實施例，所述殼體壁設置有橫跨所述外表面和所述內表面的多個加強梁，所述多個加強梁圍繞所述空調容納孔的周邊。

6、例如，根據本公開的一些實施例，所述多個加強梁包括跨越所述殼體壁的高度的縱向加強梁。

7、例如，根據本公開的一些實施例，所述多個加強梁還包括設置在兩條彼此平行的所述縱向加強梁之間的橫向加強梁。

8、例如，根據本公開的一些實施例，所述法蘭上設置有沿著所述空調容納孔的周邊方向間隔布置的垂直于所述內表面的加強筋。

9、例如，根據本公開的一些實施例，所述預裝式電氣間中設置有一個或多個電氣裝置。

10、例如，根據本公開的一些實施例，所述殼體壁上設置有多個空調容納孔，每個空調容納孔設置有對應的空調裝置。

技術特征：

1.一種預裝式電氣間，其特征在于，包括

2.根據權利要求1所述的預裝式電氣間，其特征在于，

3.根據權利要求1所述的預裝式電氣間，其特征在于，

4.根據權利要求3所述的預裝式電氣間，其特征在于，

5.根據權利要求4所述的預裝式電氣間，其特征在于，

6.根據權利要求5中所述的預裝式電氣間，其特征在于，

7.根據權利要求3中所述的預裝式電氣間，其特征在于，

8.根據權利要求1-7中任一項所述的預裝式電氣間，其特征在于，

9.根據權利要求1-7中任一項所述的預裝式電氣間，其特征在于，

技術總結
本公開提出一種預裝式電氣間，包括電氣間殼體，具有多個殼體壁以包圍形成內部空間，所述殼體壁有朝向內部空間的內表面和朝向所述電氣間殼體的外部的外表面，所述電氣間殼體的至少一個殼體壁上設置有貫穿所述外表面和所述內表面的空調容納孔；空調裝置，與所述空調容納孔的形狀契合并安裝在所述空調容納孔中，使得所述空調裝置僅一個外露表面暴露于電氣間殼體的外部環境，并且所述外露表面不突出于設置有相應空調容納孔的所述殼體壁的外表面。根據本公開的預裝式電氣間，不會由于空調裝置而增大預裝式電氣間的尺寸，在運輸過程中，無需將空調裝置拆下并運至現場后重裝。

技術研發人員：陳明,劉金龍
受保護的技術使用者：施耐德電氣（中國）有限公司
技術研發日：20240614
技術公布日：2025/4/28
