本發明屬于電力電子，具體涉及一種基于k-means算法的mmc電容電壓動態均衡控制方法。

背景技術：

1、近年來，模塊化多電平換流器(modular?multilevel?converter,mmc)因其高效、低諧波、靈活可擴展等優點，廣泛應用于高壓直流輸電、大功率電機驅動等領域。隨著中國在規劃中加大對綠色能源轉型和智能電網建設的支持，mmc在我國的應用得到了迅猛發展，尤其是在大規模海上風電接入、跨區域電網互聯以及超高壓直流輸電等工程中，mmc展現了重要的技術優勢。然而，在實際應用中，子模塊電容電壓動態均衡問題依然存在，電容電壓不均衡會導致mmc系統運行不穩定、開關器件損壞、電能質量惡化、模塊過載失效，甚至引發嚴重的設備損毀和系統癱瘓。

2、mmc子模塊電容電壓均衡控制方法主要有三大類：第一類是通過增加外部的電壓均衡電路來實現子模塊電容電壓的均衡，簡單但增加了系統的硬件成本和復雜度；第二類基于電容電壓排序的直接電壓均衡方法，盡管原理簡單且易于實現，但在計算量較大、開關頻率較高以及子模塊數量較多的情況下，會導致電容電壓波動較大；第三類為在mmc子模塊上增加獨立的均壓控制和穩壓控制兩個附加電壓閉環控制器，避免了開關損耗，但整定控制器參數較為困難，尤其是在子模塊數量較多時。

技術實現思路

1、本發明提出了一種基于k-means算法的mmc電容電壓動態均衡控制方法，旨在解決背景技術中第二類基于mmc子模塊電容電壓排序的直接電壓均衡方法在子模塊數量較多時導致的電容電壓波動較大和開關損耗問題。該方法不僅能夠在一定程度上減少mmc運行過程中子模塊的投切次數，降低總體開關頻率，同時在子模塊數量較多的情況下降低電容電壓波動。

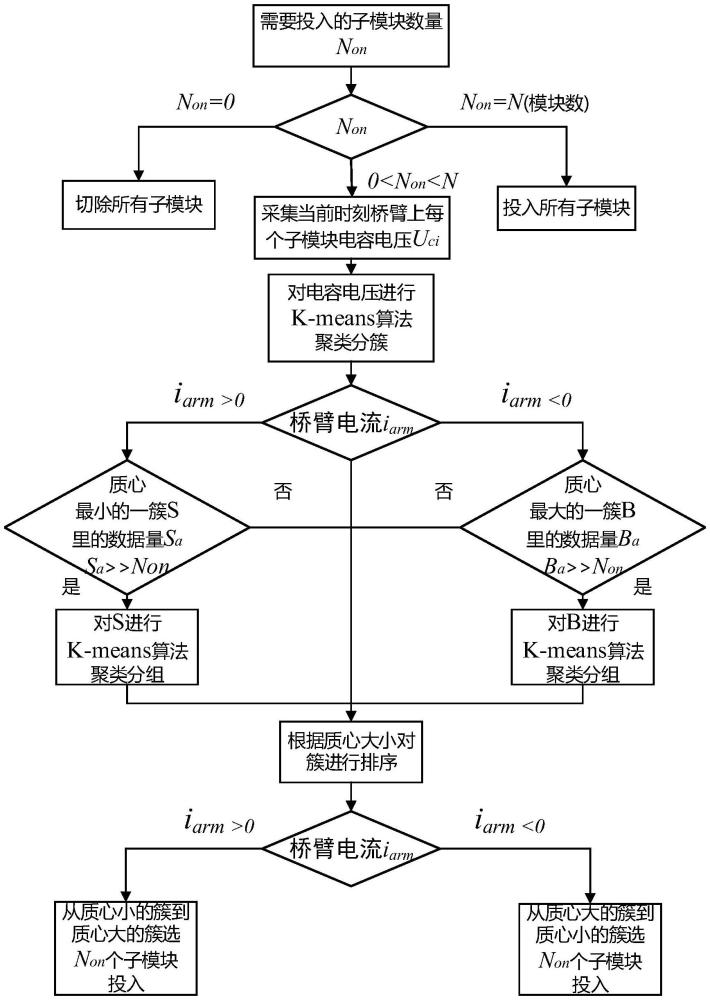

2、一種基于k-means算法的mmc電容電壓動態均衡控制方法，包括如下步驟：

3、s1：在每個控制周期開始時，通過調制策略確定當前控制周期所需投入的子模塊數量；

4、s2：采集當前時刻橋臂上每個子模塊的電容電壓uci；

5、s3：使用k-means算法對子模塊電容電壓聚類分簇；

6、s4：根據橋臂電流方向，分別執行相應的操作；

7、s5：根據各簇質心的大小對簇進行排序；

8、s6：根據橋臂電流方向，按照簇的排序結果，依次投入相應的子模塊；

9、進一步地,s1包括以下步驟：根據控制系統選擇的調制策略，計算出某一時刻每個橋臂需要投入的mmc子模塊數non，每個橋臂包含n個子模塊，如果non＝n，則把該橋臂上的所有mmc子模塊都投入使用；如果non＝0，則把該橋臂上的所有mmc子模塊全部切除；若0<non<n，則進入步驟s2。

10、進一步地，s3包括以下步驟：對子模塊電容電壓uci這個數據集進行k-means算法聚類分出若干個簇。

11、進一步地，k-means算法包括：首先初始化：選擇k個初始聚類質心，均勻分布在子模塊電容的額定電壓周圍，對于子模塊電容電壓uci，計算其與每個簇質心的距離，并將其分配給距離最近的簇，重新計算每個簇質心，重復分配和更新步驟，直到達到規定的迭代次數d。

12、進一步地，對于其中的距離使用歐氏距離作為距離度量，計算公式如下：

13、

14、其中uci是子模塊電容電壓，ci是第i簇的質心。

15、進一步地，對于其中重新計算每個簇質心，新的簇質心是該簇內所有電容電壓的均值，計算公式如下：

16、

17、其中si是第i簇中電容電壓數據點的數量。

18、進一步地，s4包括：令橋臂電流iarm方向與圖1中相同，該橋臂電流iarm正方向?yàn)楦邏憾肆飨虻蛪憾耍?dāng)iarm大于0時,若質心最小的一簇s里的數據點的數量sa遠遠大于所需投入的子模塊數量non，則對簇s再次執行s3；反之，則執行s5；當iarm小于0時,若質心最大的一簇b里的數據點的數量ba遠遠大于所需投入的子模塊數量non，則對簇b再次執行s3；反之，則執行s5。

19、進一步地，s6包括：令橋臂電流iarm方向與圖1中相同，當iarm大于0時，從質心較小的簇開始依次選擇non個子模塊投入，逐簇進行選擇，如果剩余的可投入數量不足以滿足下一簇的需求，則從當前簇中優先選擇距離質心較遠的電容進行抽取；當iarm小于0時,從質心較大的簇開始依次選擇non個子模塊投入，逐簇進行選擇，如果剩余的可投入數量不足以滿足下一簇的需求，則從當前簇中優先選擇距離質心較遠的電容進行抽取。

20、本發明的特點在于充分利用k-means算法聚類分簇優勢,對子模塊電容電壓分簇，每個簇中電壓值集中且無需排序，只需比較簇質心大小，進而對簇進行排序，解決了傳統排序精確比較和多次動作的缺點，能夠減少子模塊投切次數，降低開關頻率并減少損耗；通過調整算法中參數k與d，以及根據調制策略計算得到的子模塊數non，實現動態調整；此外，本發明還顯著降低了電容電壓波動率。

技術特征：

1.一種基于k-means算法的mmc電容電壓動態均衡控制方法，其特征在于，包括：

2.根據權利要求1所述的基于k-means算法的mmc電容電壓動態均衡控制方法，其特征在于：所述步驟s3中k-means算法包括：首先初始化：選擇k個初始聚類質心，均勻分布在子模塊電容的額定電壓周圍，對于子模塊電容電壓uci，計算其與每個簇質心的距離，并將其分配給距離最近的簇，重新計算每個簇質心，重復分配和更新步驟，直到達到規定的迭代次數d。

3.根據權利要求2所述的基于k-means算法的mmc電容電壓動態均衡控制方法，其特征在于：所述對于其中的距離使用歐氏距離作為距離度量，計算公式如下：

4.根據權利要求1所述的基于k-means算法的mmc電容電壓動態均衡控制方法，其特征在于：所述步驟s4中令該橋臂電流iarm正方向?yàn)楦邏憾肆飨虻蛪憾耍?dāng)iarm大于0時,若質心最小的一簇s里的數據點的數量sa遠遠大于所需投入的子模塊數量non，則對簇s再次執行s3；反之，則執行s5；當iarm小于0時,若質心最大的一簇b里的數據點的數量ba遠遠大于所需投入的子模塊數量non，則對簇b再次執行s3；反之，則執行s5。

5.根據權利要求1所述的基于k-means算法的mmc電容電壓動態均衡控制方法，其特征在于：所述步驟s6中令該橋臂電流iarm正方向?yàn)楦邏憾肆飨虻蛪憾耍?dāng)iarm大于0時,從質心較小的簇開始依次選擇non個子模塊投入，逐簇進行選擇，如果剩余的可投入數量不足以滿足下一簇的需求，則從當前簇中優先選擇距離質心較遠的電容進行抽取；當iarm小于0時,從質心較大的簇開始依次選擇non個子模塊投入，逐簇進行選擇，如果剩余的可投入數量不足以滿足下一簇的需求，則從當前簇中優先選擇距離質心較遠的電容進行抽取。

技術總結
本發明涉及一種基于K?means算法的MMC電容電壓動態均衡控制方法，步驟包括：S1：在每個控制周期開始時，通過調制策略確定當前控制周期所需投入的子模塊數量；S2：采集當前時刻橋臂上每個子模塊的電容電壓；S3：使用K?means算法對子模塊電容電壓聚類分簇；S4：根據橋臂電流方向，分別執行相應的操作；S5：根據各簇質心的大小對簇進行排序；S6：根據橋臂電流方向，按照簇的排序結果，依次投入相應的子模塊；本發明較于傳統基于電容電壓排序的直接電壓均衡方法具有降低開關頻率，顯著降低電容電壓波動率的優點。

技術研發人員：趙崇旭,張桂東,陳勁翰,王沄禾
受保護的技術使用者：廣東工業大學
技術研發日：
技術公布日：2025/4/28
