本技術屬于直流無刷變頻電機，具體涉及一種臺式煙機用直流無刷變頻裝置。

背景技術：

1、隨著生活品質的提升，桌面臺式油煙機在家庭廚房中的應用越來越廣泛。然而，傳統的油煙機電機結構較為簡單，集成度不高，尺寸較大，從而安裝時占用空間較大，并且傳統的油煙機電機控制方式往往存在能耗高、噪音大、控制精度低等問題。因此，開發一種集成化、高效、節能、低噪的電機控制裝置對于提升桌面臺式油煙機的性能具有重要意義。

2、因此，針對上述問題，予以進一步改進。

技術實現思路

1、本實用新型的主要目的在于提供一種臺式煙機用直流無刷變頻裝置，其通過安裝模塊、驅動模塊和控制模塊進行聯動，將控制模塊和驅動模塊集成于安裝模塊，具有集成度高、結構穩定和占用空間小等優點，并且通過主控電路、接口電路、驅動電路、轉速反饋電路和調速電路進行聯動，驅動直流無刷變頻電機（即驅動模塊），具有噪音低、效率高、啟動平穩、風量大、維護成本低等優點，有效提升了煙機的使用效果。

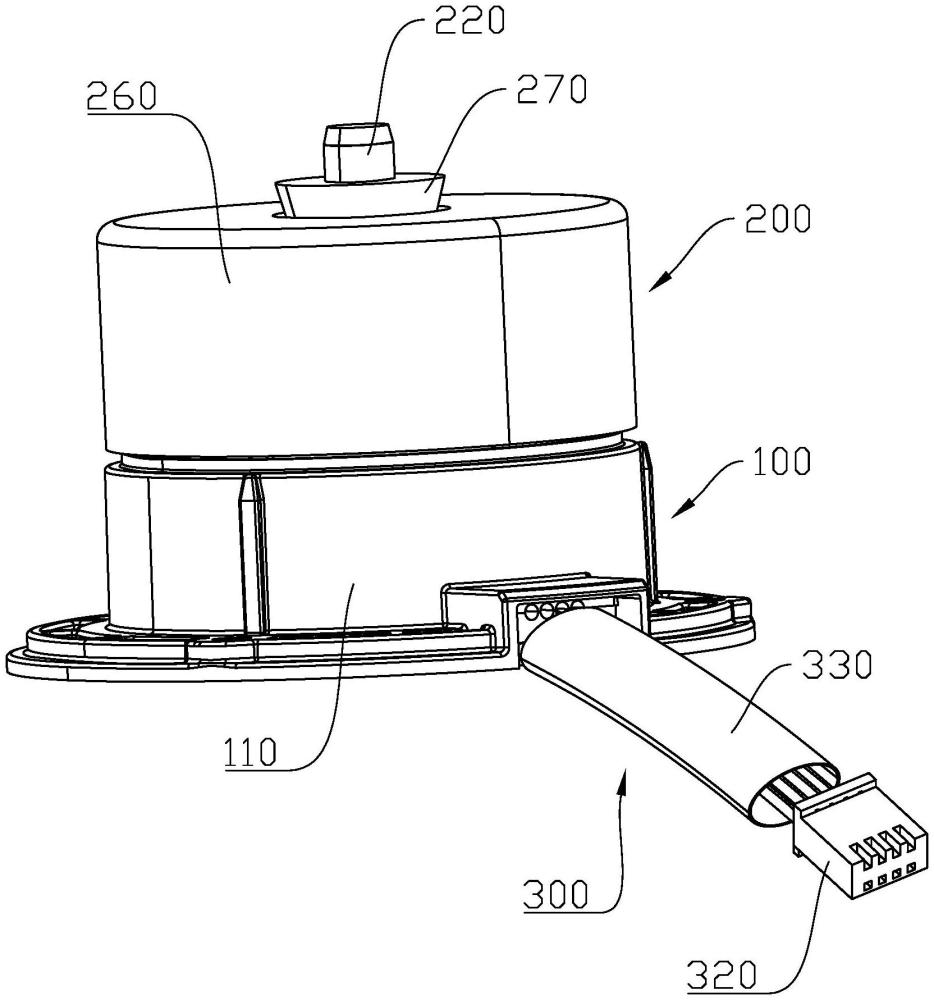

2、為達到以上目的，本實用新型提供一種臺式煙機用直流無刷變頻裝置，包括安裝模塊、驅動模塊和控制模塊，所述驅動模塊和所述控制模塊均安裝于所述安裝模塊，其中：

3、所述安裝模塊包括支架、密封圈和支架底板，所述支架包括一體成型的第一組件和第二組件，所述第一組件的內部設有第一容納腔并且所述第二組件的內部設有第二容納腔，所述第一容納腔和所述第二容納腔連通；所述第一容納腔設有第一軸承放置區和第二軸承放置區，所述支架底板固定安裝于所述第二組件遠離所述第一組件的一側并且所述密封圈位于所述支架底板和所述第二組件之間；

4、所述驅動模塊包括定子鐵芯、轉軸、磁環、第一軸承和第二軸承，所述定子鐵芯套接于所述第一組件并且所述磁環套接于所述定子鐵芯，所述轉軸的第一端位于所述第二容納腔并且所述轉軸的第二端貫穿所述第一容納腔，所述第一軸承安裝于所述第一軸承放置區并且所述第二軸承安裝于所述第二軸承放置區，所述第一軸承和所述第二軸承均套接于所述轉軸；

5、所述控制模塊包括控制板和連接線束，所述控制板內置于所述第二容納腔，所述連接線束的一端與所述控制板電性連接；

6、所述控制板包括主控電路、接口電路（連接控制終端，用于獲得調速指令等）、驅動電路（驅動mosfet從而驅動電機）、轉速反饋電路和調速電路，所述接口電路、所述驅動電路、所述轉速反饋電路和所述調速電路分別與所述主控電路電性連接，并且所述調速電路和所述轉速反饋電路分別與所述接口電路電性連接，其中：

7、所述主控電路包括控制芯片u1，所述驅動電路包括晶體管q1、晶體管q2和晶體管q3，所述晶體管q1、所述晶體管q2和所述晶體管q3的輸入端分別與所述控制芯片u1電性連接并且所述晶體管q1、所述晶體管q2和所述晶體管q3的輸出端分別連接定子鐵芯繞有的漆包線（uvw三相）；

8、所述接口電路包括連接端p1，所述轉速反饋電路包括電阻r20和電阻r19，所述電阻r20和所述電阻r19的共接端與所述控制芯片u1的轉速反饋端（7管腳）電性連接，所述電阻r19遠離所述電阻r20的一端連接電源端（vdd5）并且所述電阻r20遠離所述電阻r19的一端連接所述連接端p1的第一端（1管腳，用于獲得轉速指令）；

9、所述調速電路包括二極管d2和電阻r15，所述電阻r15與所述二極管d5的陽極連接并且所述二極管d5的陰極與所述連接端p1的第三端（3管腳）連接并且所述電阻r15遠離所述二極管d2的一端與所述控制芯片u1的調速端（8管腳）連接。

10、作為上述技術方案的進一步優選的技術方案，所述第一組件的外壁設有若干安裝凸條并且所述定子鐵芯的內壁設有若干安裝凹槽，所述安裝凸條安裝于所述安裝凹槽。

11、作為上述技術方案的進一步優選的技術方案，所述驅動模塊還包括外殼和軸套，所述磁環固定安裝于所述外殼的內壁，所述轉軸的第二端貫穿所述外殼，所述軸套的內側壁套接固定于所述轉軸的第二端并且軸套的外側壁與所述外殼固定連接。

12、作為上述技術方案的進一步優選的技術方案，所述第二組件設有線束安裝端和壓線板，所述連接線束的一端安裝于線束安裝端和所述壓線板之間，所述連接線束套接有熱縮管。

13、作為上述技術方案的進一步優選的技術方案，所述第二組件設有若干連接孔（用于對整個電機進行安裝固定）。

14、作為上述技術方案的進一步優選的技術方案，所述晶體管q1的1管腳第一路通過電阻r4與所述控制芯片u1的12管腳電性連接，所述晶體管q1的1管腳第二路通過電阻r9與所述控制芯片u1的17管腳電性連接，所述晶體管q1的1管腳第三路通過電阻r21與所述控制芯片u1的20管腳電性連接，所述晶體管q1的2管腳通過電阻r1與所述控制芯片u1的2管腳電性連接，所述晶體管q1的4管腳通過電阻r1與所述控制芯片u1的5管腳電性連接；

15、所述晶體管q2的1管腳通過電阻r5與所述控制芯片u1的13管腳電性連接，所述晶體管q2的2管腳通過電阻r5與所述控制芯片u1的1管腳電性連接，所述晶體管q2的4管腳通過電阻r5與所述控制芯片u1的4管腳電性連接；

16、所述晶體管q3的1管腳通過電阻r10與所述控制芯片u1的16管腳電性連接，所述晶體管q3的2管腳通過電阻r12與所述控制芯片u1的24管腳電性連接，所述晶體管q3的4管腳通過電阻r13與所述控制芯片u1的3管腳電性連接。

17、作為上述技術方案的進一步優選的技術方案，所述晶體管q1的1管腳和所述晶體管q2的1管腳之間連接有并聯的電阻rs1和電阻rs2；

18、所述晶體管q1的1管腳和所述晶體管q3的1管腳之間連接有并聯的電阻rs3和電阻rs4；

19、所述晶體管q1的1管腳還通過電阻rs6和電阻r11與所述控制芯片u1的19管腳電性連接，所述電阻rs6的兩端并接有電阻rs5并且所述電阻rs6遠離所述晶體管q1的一端接地。

20、作為上述技術方案的進一步優選的技術方案，所述電阻rs2的兩端還并接有電容c5，所述電阻rs3的兩端還并接有電容c10，所述電阻rs5的兩端還并接有電容c9。

21、作為上述技術方案的進一步優選的技術方案，所述控制板還包括過零檢測電路，所述過零檢測電路包括電阻r22、電阻r23和電阻r24，其中：

22、所述電阻r22的一端連接u相接口并且所述電阻r22的另一端連接所述控制芯片u1的18管腳；

23、所述電阻r23的一端連接v相接口并且所述電阻r23的另一端連接所述控制芯片u1的15管腳；

24、所述電阻r24的一端連接w相接口并且所述電阻r24的另一端連接所述控制芯片u1的14管腳。

技術特征：

1.一種臺式煙機用直流無刷變頻裝置，其特征在于，包括安裝模塊、驅動模塊和控制模塊，所述驅動模塊和所述控制模塊均安裝于所述安裝模塊，其中：

2.根據權利要求1所述的一種臺式煙機用直流無刷變頻裝置，其特征在于，所述第一組件的外壁設有若干安裝凸條并且所述定子鐵芯的內壁設有若干安裝凹槽，所述安裝凸條安裝于所述安裝凹槽。

3.根據權利要求2所述的一種臺式煙機用直流無刷變頻裝置，其特征在于，所述驅動模塊還包括外殼和軸套，所述磁環固定安裝于所述外殼的內壁，所述轉軸的第二端貫穿所述外殼，所述軸套的內側壁套接固定于所述轉軸的第二端并且軸套的外側壁與所述外殼固定連接。

4.根據權利要求3所述的一種臺式煙機用直流無刷變頻裝置，其特征在于，所述第二組件設有線束安裝端和壓線板，所述連接線束的一端安裝于線束安裝端和所述壓線板之間，所述連接線束套接有熱縮管。

5.根據權利要求4所述的一種臺式煙機用直流無刷變頻裝置，其特征在于，所述第二組件設有若干連接孔。

6.根據權利要求5所述的一種臺式煙機用直流無刷變頻裝置，其特征在于，所述晶體管q1的1管腳第一路通過電阻r4與所述控制芯片u1的12管腳電性連接，所述晶體管q1的1管腳第二路通過電阻r9與所述控制芯片u1的17管腳電性連接，所述晶體管q1的1管腳第三路通過電阻r21與所述控制芯片u1的20管腳電性連接，所述晶體管q1的2管腳通過電阻r1與所述控制芯片u1的2管腳電性連接，所述晶體管q1的4管腳通過電阻r1與所述控制芯片u1的5管腳電性連接；

7.根據權利要求6所述的一種臺式煙機用直流無刷變頻裝置，其特征在于，所述晶體管q1的1管腳和所述晶體管q2的1管腳之間連接有并聯的電阻rs1和電阻rs2；

8.根據權利要求7所述的一種臺式煙機用直流無刷變頻裝置，其特征在于，所述電阻rs2的兩端還并接有電容c5，所述電阻rs3的兩端還并接有電容c10，所述電阻rs5的兩端還并接有電容c9。

9.根據權利要求8所述的一種臺式煙機用直流無刷變頻裝置，其特征在于，所述控制板還包括過零檢測電路，所述過零檢測電路包括電阻r22、電阻r23和電阻r24，其中：

技術總結
本技術公開了一種臺式煙機用直流無刷變頻裝置，包括安裝模塊、驅動模塊和控制模塊，所述驅動模塊和所述控制模塊均安裝于所述安裝模塊，所述控制板包括主控電路、接口電路、驅動電路、轉速反饋電路和調速電路，所述接口電路、所述驅動電路、所述轉速反饋電路和所述調速電路分別與所述主控電路電性連接。本技術公開的一種臺式煙機用直流無刷變頻裝置，其將控制模塊和驅動模塊集成于安裝模塊，并且通過主控電路、接口電路、驅動電路、轉速反饋電路和調速電路進行驅動，具有集成度高、噪音低、效率高、啟動平穩等優點。

技術研發人員：李勇,李雪芬,周健,肖志全
受保護的技術使用者：嘉興泛達思節能技術有限公司
技術研發日：20240614
技術公布日：2025/4/28
