本技術涉及電源設備，尤其涉及一種快裝型開關電源設備。

背景技術：

1、開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源設備可以將輸入的交流電或直流電轉換為所需的輸出電壓和電流，常用于各種電子設備和電氣系統中，如計算機、通信設備、工業自動化、醫療器械等，相比傳統的線性電源，開關電源具有體積小、效率高、穩定性好等優點，因此在現代電子技術中得到廣泛應用；

2、傳統式開關電源設備通常由開關電路、控制電路和輸出電路，通過控制開關管的導通和截止來實現對輸入電源的調節和轉換，根據設定的參數對開關電路進行控制，確保輸出電壓穩定，輸出電路負責將開關電路輸出的高頻脈沖信號進行濾波和調整，以獲得穩定的輸出電壓和電流，使得開關電源設備能夠高效、穩定地將輸入電能轉換為符合要求的輸出電能；

3、但是傳統式開關電源設備的外部結構通常較為單一，在需要將設備安裝在一個地方時，常常需要通過螺栓、螺母等組件進行固定，這一安裝過程相對較為繁瑣且耗時，特別是在需要安裝大量設備或者需要經常更換位置時，增加了額外的工作量和時間成本，從而影響了開關電源設備的適用性，為此提出一種快裝型開關電源設備來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種快裝型開關電源設備，旨在改善現有技術中外部結構通常較為單一，安裝過程相對較為繁瑣且耗時，增加了額外的工作量和時間成本的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種快裝型開關電源設備，包括設備體，所述設備體底部固定連接有安裝板，所述安裝板底部設置有底板，所述底板內部開設有安裝孔，所述安裝板內部固定連接有固定柱，所述固定柱內部滑動連接有滑柱，所述滑柱內部固定連接有連接柱，所述連接柱外壁轉動連接有卡扣，所述滑柱底端固定連接有空心柱，所述空心柱外壁滑動連接在所述安裝孔內部，所述滑柱外壁套設有第一彈簧，所述第一彈簧一端固定連接在所述固定柱內部，所述第一彈簧另一端固定連接在所述空心柱頂端，所述空心柱內部設置有連接組件；

4、作為上述技術方案的進一步描述：

5、所述連接組件包括支撐柱，所述支撐柱底端固定連接在所述空心柱內部，所述空心柱內部滑動連接有滾珠；

6、作為上述技術方案的進一步描述：

7、所述支撐柱外壁設置有第二彈簧，所述第二彈簧一端固定連接在所述滾珠內部，所述設備體內部設置有冷卻條；

8、作為上述技術方案的進一步描述：

9、所述設備體內部開設有通風口，所述設備體內部設置有轉動盤，所述轉動盤轉動連接在通風口內部；

10、作為上述技術方案的進一步描述：

11、所述設備體內部設置有固定盤，所述固定盤固定連接在通風口內部；

12、作為上述技術方案的進一步描述：

13、所述轉動盤內部開設有限位槽，所述轉動盤頂部固定連接有把手；

14、作為上述技術方案的進一步描述：

15、所述轉動盤內部設置有限位柱，所述限位柱外壁滑動連接在所述限位槽內部，所述限位柱底端固定連接有開合扇；

16、作為上述技術方案的進一步描述：

17、所述開合扇底部固定連接有滑塊，所述固定盤內部開設有斜滑槽，所述滑塊外壁滑動連接在所述斜滑槽內部。

18、本實用新型具有如下有益效果：

19、1、本實用新型中，通過安裝板和安裝孔、固定柱、滑柱、連接柱、卡扣、空心柱、第一彈簧、第二彈簧和滾珠之間的配合，實現了可快速拆裝電源設備的效果，解決了現有技術中的電源設備安裝過程相對較為繁瑣且耗時，增加了額外的工作量和時間成本的問題，從而提高了電源設備的適用性。

20、2、本實用新型中，通過固定盤和轉動盤、限位槽、把手、限位柱、開合扇、滑塊和斜滑槽之間的配合，達到了可對設備內部通風散熱的效果，解決了設備內部不能進行有效的通風散熱，會導致內部溫度升高，導致元件失效或性能下降的問題，從而提高了開關電源設備的靈活性。

技術特征：

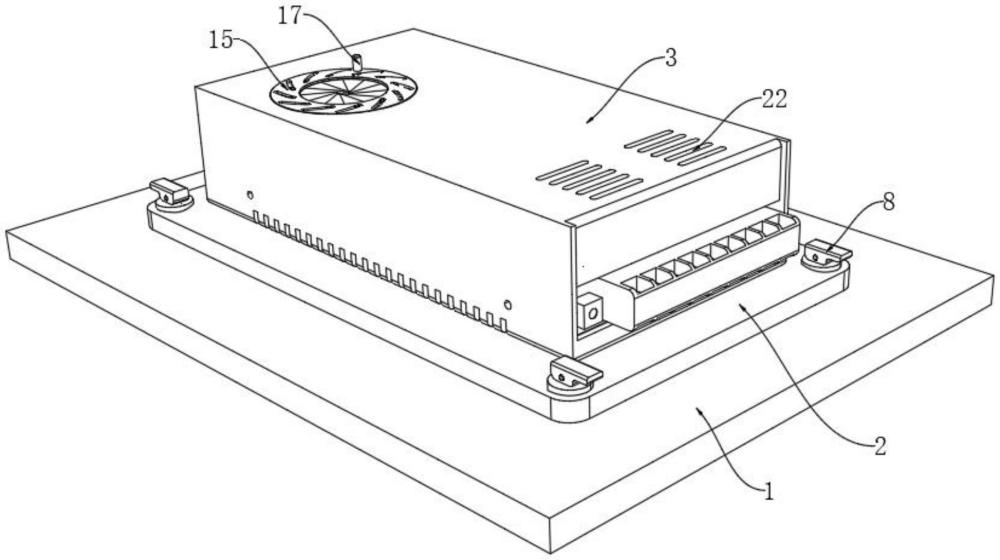

1.一種快裝型開關電源設備，包括設備體(3)，其特征在于：所述設備體(3)底部固定連接有安裝板(2)，所述安裝板(2)底部設置有底板(1)，所述底板(1)內部開設有安裝孔(4)，所述安裝板(2)內部固定連接有固定柱(5)，所述固定柱(5)內部滑動連接有滑柱(6)，所述滑柱(6)內部固定連接有連接柱(7)，所述連接柱(7)外壁轉動連接有卡扣(8)，所述滑柱(6)底端固定連接有空心柱(9)，所述空心柱(9)外壁滑動連接在所述安裝孔(4)內部，所述滑柱(6)外壁套設有第一彈簧(10)，所述第一彈簧(10)一端固定連接在所述固定柱(5)內部，所述第一彈簧(10)另一端固定連接在所述空心柱(9)頂端，所述空心柱(9)內部設置有連接組件。

2.根據權利要求1所述的一種快裝型開關電源設備，其特征在于：所述連接組件包括支撐柱(11)，所述支撐柱(11)底端固定連接在所述空心柱(9)內部，所述空心柱(9)內部滑動連接有滾珠(13)。

3.根據權利要求2所述的一種快裝型開關電源設備，其特征在于：所述支撐柱(11)外壁設置有第二彈簧(12)，所述第二彈簧(12)一端固定連接在所述滾珠(13)內部，所述設備體(3)內部設置有冷卻條(22)。

4.根據權利要求1所述的一種快裝型開關電源設備，其特征在于：所述設備體(3)內部開設有通風口，所述設備體(3)內部設置有轉動盤(15)，所述轉動盤(15)轉動連接在通風口內部。

5.根據權利要求4所述的一種快裝型開關電源設備，其特征在于：所述設備體(3)內部設置有固定盤(14)，所述固定盤(14)固定連接在通風口內部。

6.根據權利要求5所述的一種快裝型開關電源設備，其特征在于：所述轉動盤(15)內部開設有限位槽(16)，所述轉動盤(15)頂部固定連接有把手(17)。

7.根據權利要求6所述的一種快裝型開關電源設備，其特征在于：所述轉動盤(15)內部設置有限位柱(18)，所述限位柱(18)外壁滑動連接在所述限位槽(16)內部，所述限位柱(18)底端固定連接有開合扇(19)。

8.根據權利要求7所述的一種快裝型開關電源設備，其特征在于：所述開合扇(19)底部固定連接有滑塊(20)，所述固定盤(14)內部開設有斜滑槽(21)，所述滑塊(20)外壁滑動連接在所述斜滑槽(21)內部。

技術總結
本技術涉及電源設備技術領域，公開了一種快裝型開關電源設備，包括設備體，所述設備體底部固定連接有安裝板，所述安裝板底部設置有底板，所述底板內部開設有安裝孔，所述安裝板內部固定連接有固定柱，所述固定柱內部滑動連接有滑柱，所述滑柱內部固定連接有連接柱，所述連接柱外壁轉動連接有卡扣，所述滑柱底端固定連接有空心柱，所述空心柱外壁滑動連接在所述安裝孔內部，所述滑柱外壁套設有第一彈簧。本技術中，通過安裝板和安裝孔的配合，實現了可快速拆裝電源設備的效果，解決了現有技術中的電源設備安裝過程相對較為繁瑣且耗時，增加了額外的工作量和時間成本的問題，提高了電源設備的適用性。

技術研發人員：葛亮,趙宏彬,李大偉,霍寶亮
受保護的技術使用者：遼寧維思電子科技有限公司
技術研發日：20240623
技術公布日：2025/4/28
